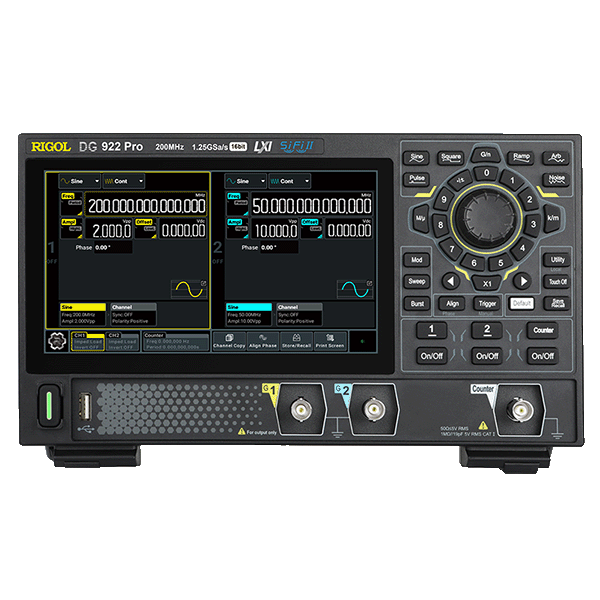

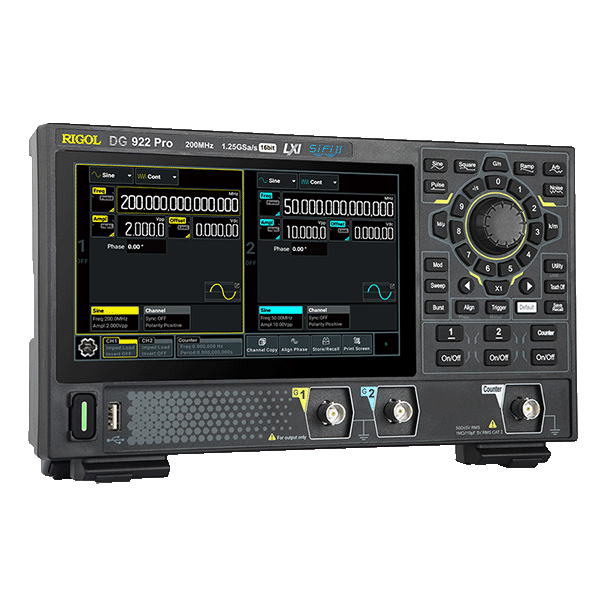

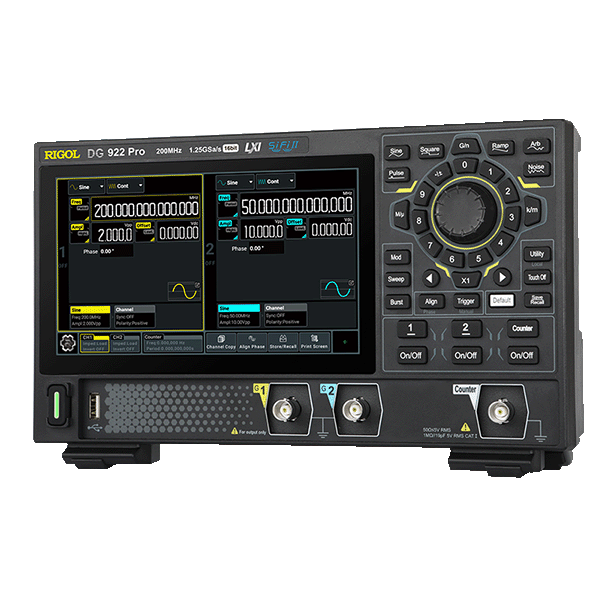

Rigol DG922 Pro генератор сигналов произвольной формы 200 МГц, 2 канала, 1,25 Гвыб/с, 16 бит

RIGOL DG922 Pro — 2-канальный генератор сигналов произвольной формы серии DG900 Pro с максимальной частотой синусоидального сигнала 200 МГц, частотой дискретизации 1,25 Гвыб/с и вертикальным разрешением 16 бит.

DG922 Pro является старшей моделью серии. От DG902 Pro и DG912 Pro она отличается максимальной частотой синусоидального сигнала 200 МГц и расширенным диапазоном генерации гармонических сигналов. Пределы для прямоугольных, импульсных, линейно изменяющихся и произвольных сигналов соответствуют DG912 Pro. Остальные функции, включая глубину памяти, режим Sequence, виды модуляции, частотомер и интерфейсы управления, одинаковы для всех моделей серии.

Генератор объединяет функции источника стандартных и произвольных сигналов, импульсного генератора, генератора шума и гармоник, аналогового и цифрового модулятора, а также частотомера. Два выходных канала используются для формирования независимых сигналов или связанных воздействий с заданным соотношением частоты, амплитуды либо фазы.

Для произвольных форм доступны два режима генерации. В режиме Continuous применяется DDS с фиксированной частотой дискретизации 1,25 Гвыб/с и длиной формы до 16 384 точек. Режим Advanced на базе архитектуры SiFi II воспроизводит форму поточечно с регулируемой частотой дискретизации до 312,5 Мвыб/с. Он используется для длинных пользовательских сигналов, непериодических фрагментов и испытательных последовательностей, в которых требуется контролировать временное положение отдельных точек.

Штатная глубина памяти в режимах Advanced Arb и Sequence составляет 16 Мточек на канал и расширяется до 32 Мточек на канал лицензией DG900 Pro-3RL. Последовательность включает до 64 элементов. Дополнительно доступны гармоники до 20-го порядка, частотная развёртка, пакетная генерация и модуляция AM, FM, PM, ASK, FSK, PSK, PWM и SUM.

Встроенный частотомер с отдельным входом измеряет частоту до 1 ГГц, период, коэффициент заполнения и длительность положительных и отрицательных импульсов. Для включения прибора в автоматизированные установки предусмотрены USBTMC, LAN, LXI и Web Control. Семидюймовый сенсорный экран отображает настройки и формы сигналов обоих каналов.

Питание осуществляется через интерфейс USB Type-C от комплектного адаптера или совместимого источника USB Power Delivery (USB PD) 15 В, 3 А.

Особенности и преимущества

• 2 независимых выходных канала.
• Максимальная частота синусоидального сигнала 200 МГц.
• Частота дискретизации 1,25 Гвыб/с.
• Вертикальное разрешение 16 бит.
• Прямоугольные сигналы до 60 МГц.
• Импульсные сигналы до 50 МГц.
• Минимальное время фронта и спада прямоугольного сигнала — 3 нс.
• Режим Continuous Arb на базе DDS и поточечный режим Advanced Arb на базе SiFi II.
• Память 16 Мточек на канал штатно, до 32 Мточек на канал с опцией DG900 Pro-3RL.
• Режим Sequence до 64 элементов.
• Генератор гармоник до 20-го порядка.
• Модуляция AM, FM, PM, ASK, FSK, PSK, PWM и SUM.
• Линейная, логарифмическая и ступенчатая частотная развёртка.
• Режимы N-Cycle и Gated Burst.
• Частотомер до 1 ГГц с отдельным BNC-входом.

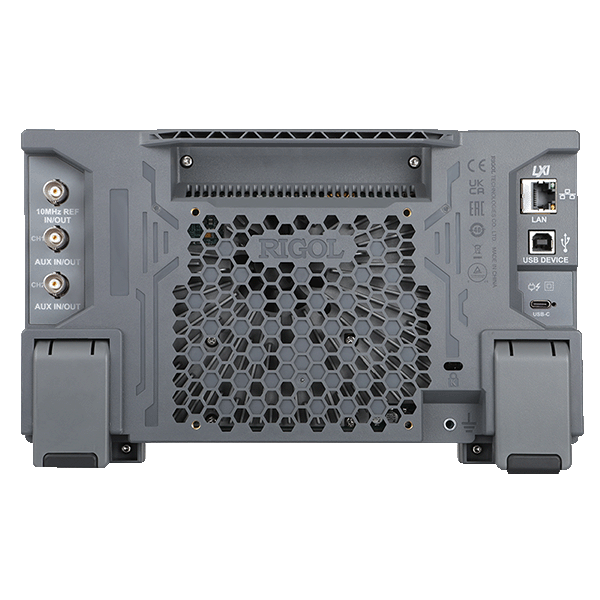

• Вход и выход опорной частоты 10 МГц.
• Дистанционное управление через USBTMC, LAN, LXI и Web Control.
• Питание через USB Type-C Power Delivery.
• 7-дюймовый цветной сенсорный экран.

Область применения

• формирование сигналов при разработке и отладке аналоговых, цифровых и радиотехнических устройств;
• исследование усилителей, фильтров и других высокочастотных трактов;
• испытания импульсных источников питания, преобразователей и систем силовой электроники;
• формирование тактовых, импульсных и модулированных сигналов;
• моделирование сигналов датчиков и функциональных электронных узлов;
• проверка устройств обработки гармоник и спектральных составляющих;
• воспроизведение пользовательских сигналов и последовательностей в автоматизированных испытательных системах;
• лабораторные, производственные и выездные испытания электронной аппаратуры.
