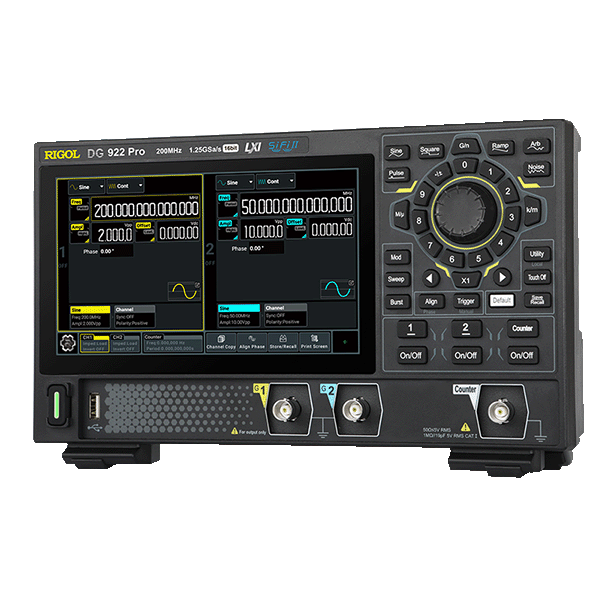

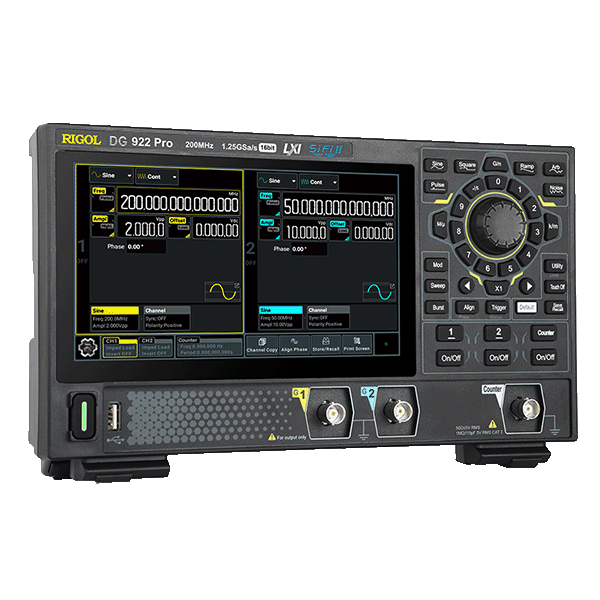

Rigol DG902 Pro генератор сигналов произвольной формы 70 МГц, 2 канала, 1,25 Гвыб/с, 16 бит

RIGOL DG902 Pro — 2-канальный генератор сигналов произвольной формы серии DG900 Pro с максимальной частотой синусоидального сигнала 70 МГц, частотой дискретизации 1,25 Гвыб/с и вертикальным разрешением 16 бит.

Модель является базовой в серии DG900 Pro. По сравнению с DG912 Pro и DG922 Pro она имеет меньшую максимальную частоту синусоидального сигнала, а также сниженные пределы для линейно изменяющихся, произвольных и гармонических сигналов. При этом частота дискретизации, разрядность, глубина памяти, режим Sequence, виды модуляции, частотомер и интерфейсы управления соответствуют старшим моделям серии.

Генератор работает в двух режимах формирования произвольных сигналов. В обычном режиме Continuous используется DDS с фиксированной частотой дискретизации 1,25 Гвыб/с и длиной формы до 16 384 точек. Режим Advanced на базе технологии SiFi II воспроизводит сигнал поточечно с регулируемой частотой дискретизации до 312,5 Мвыб/с. Такой режим применяется при формировании непериодических фрагментов, импульсных последовательностей и сигналов, для которых требуется контролируемое временное расположение каждой точки.

Штатная память Advanced Arb и Sequence составляет 16 Мточек на канал и расширяется до 32 Мточек на канал лицензией DG900 Pro-3RL. Последовательность может включать до 64 элементов. Для формирования тестовых воздействий также доступны синусоидальные, прямоугольные, импульсные и линейно изменяющиеся сигналы, белый шум, гармоники до 20-го порядка, Sweep, Burst и аналоговая или цифровая модуляция.

Отдельный вход частотомера измеряет частоту до 1 ГГц, период, коэффициент заполнения и длительность положительных и отрицательных импульсов. Межканальные функции включают копирование настроек, частотную, амплитудную и фазовую связь, режим Track и выравнивание фаз.

Компактный корпус, питание через USB Type-C PD и крепёжные отверстия VESA 100 × 100 мм допускают применение прибора на рабочем месте, в составе испытательной установки или при выездных измерениях. Питание осуществляется через интерфейс USB Type-C от комплектного адаптера или совместимого источника USB Power Delivery (USB PD) 15 В, 3 А.

Особенности и преимущества

• 2 независимых выходных канала.
• Максимальная частота синусоидального сигнала 70 МГц.
• Частота дискретизации 1,25 Гвыб/с, вертикальное разрешение 16 бит.
• Прямоугольные сигналы до 60 МГц и импульсные сигналы до 50 МГц.
• Минимальное время фронта и спада прямоугольного сигнала — 3 нс.
• Обычный DDS-режим и поточечный режим Advanced Arb на базе SiFi II.
• Память 16 Мточек на канал штатно, до 32 Мточек на канал с опцией DG900 Pro-3RL.
• Sequence до 64 элементов.
• Генератор гармоник до 20-го порядка с настройкой амплитуды и фазы составляющих.
• Модуляция AM, FM, PM, ASK, FSK, PSK, PWM и SUM.
• Линейная, логарифмическая и ступенчатая развёртка по частоте.
• Пакетный режим N-Cycle и Gated Burst.
• Частотомер до 1 ГГц с отдельным BNC-входом.

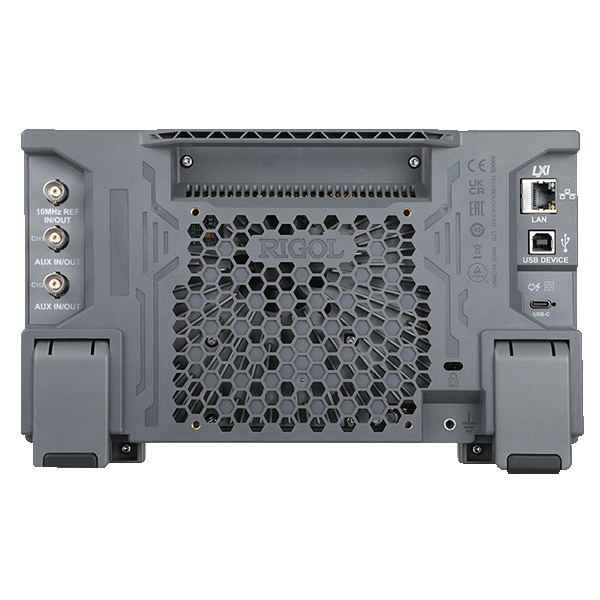

• Вход и выход опорной частоты 10 МГц.
• Дистанционное управление через USBTMC, LAN, LXI и Web Control.
• Питание от адаптера или совместимого источника USB Power Delivery.
• 7-дюймовый сенсорный экран для одновременной настройки обоих каналов.

Область применения

• формирование тестовых сигналов при разработке и отладке аналоговых и цифровых электронных устройств;
• исследование частотных характеристик усилителей, активных и пассивных фильтров;
• испытания импульсных источников питания и преобразователей напряжения;
• формирование управляющих, импульсных и модулированных сигналов для систем управления и силовой электроники;
• проверка устройств измерения гармоник и фильтрации гармонических составляющих;
• моделирование сигналов датчиков и функциональных узлов электронных систем;
• формирование произвольных сигналов и последовательностей для автоматизированных испытательных стендов;
• лабораторные, производственные и выездные испытания электронного оборудования.
