Rigol DG912 Pro генератор сигналов произвольной формы 150 МГц, 2 канала, 1,25 Гвыб/с, 16 бит

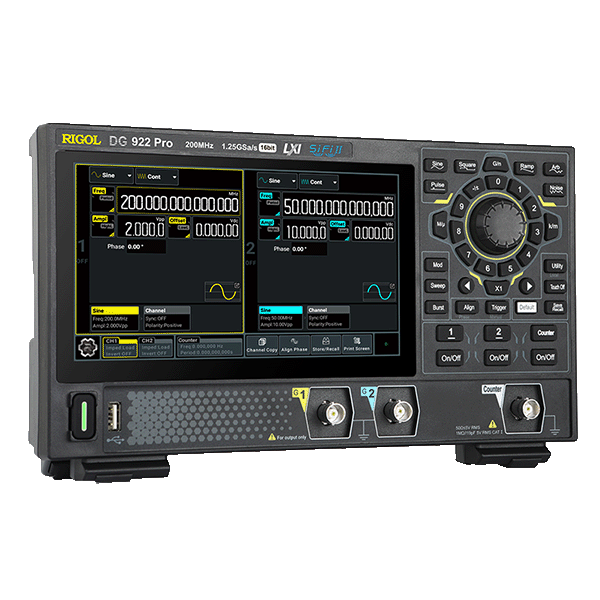

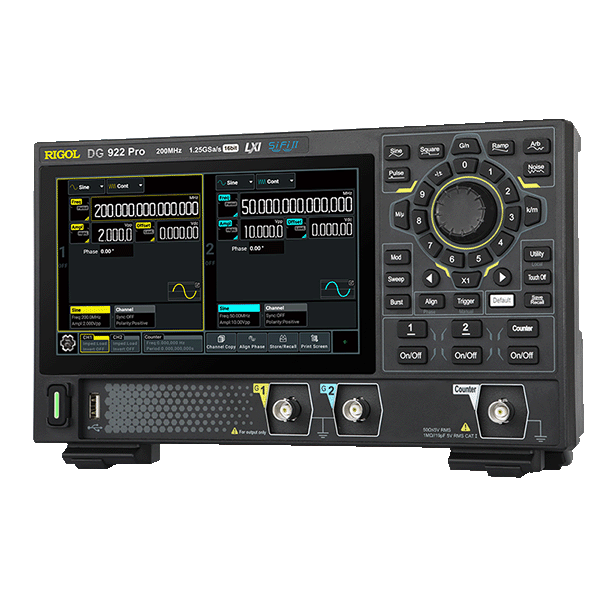

RIGOL DG912 Pro — 2-канальный генератор сигналов произвольной формы серии DG900 Pro с максимальной частотой синусоидального сигнала 150 МГц, частотой дискретизации 1,25 Гвыб/с и вертикальным разрешением 16 бит.

Модель занимает среднее положение в серии DG900 Pro. По сравнению с DG902 Pro она имеет расширенный частотный диапазон синусоидальных, линейно изменяющихся, произвольных и гармонических сигналов. При этом архитектура формирования сигналов, частота дискретизации, разрядность, глубина памяти, режим Sequence, набор функций модуляции, встроенный частотомер и интерфейсы дистанционного управления полностью соответствуют старшей модели DG922 Pro.

Генератор поддерживает два режима формирования произвольных сигналов. В режиме Continuous используется DDS с фиксированной частотой дискретизации 1,25 Гвыб/с и длиной формы до 16 384 точек. Режим Advanced на базе технологии SiFi II воспроизводит сигнал поточечно с регулируемой частотой дискретизации до 312,5 Мвыб/с, что применяется при генерации длинных непериодических сигналов, сложных тестовых последовательностей и пользовательских форм с контролируемым положением каждой точки.

Штатная глубина памяти в режимах Advanced Arb и Sequence составляет 16 Мточек на канал и может быть увеличена до 32 Мточек на канал программной лицензией DG900 Pro-3RL. Последовательность поддерживает до 64 сегментов. Генератор также формирует синусоидальные, прямоугольные, импульсные и линейно изменяющиеся сигналы, белый шум, гармоники до 20-го порядка, выполняет Sweep и Burst, а также поддерживает аналоговые и цифровые виды модуляции.

Отдельный вход частотомера измеряет частоту до 1 ГГц, период, коэффициент заполнения и длительность положительных и отрицательных импульсов. Межканальные функции включают копирование настроек, режим Track, а также частотную, амплитудную и фазовую связь каналов.

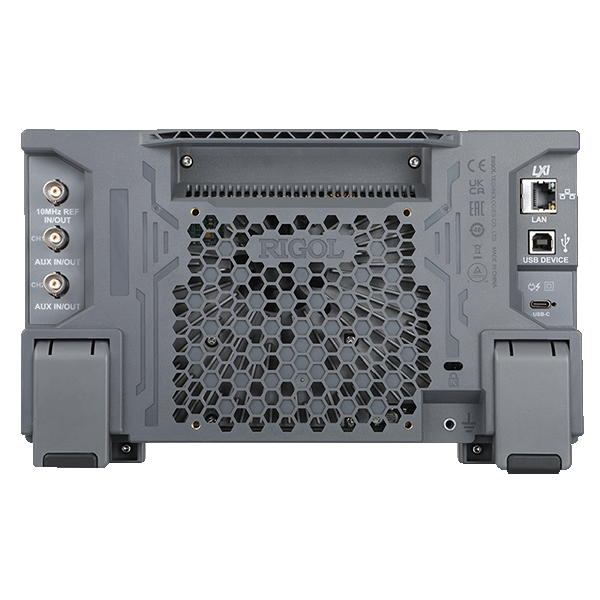

Компактный корпус, питание через USB Type-C с поддержкой USB Power Delivery и крепление VESA 100 × 100 мм позволяют использовать генератор как на рабочем месте разработчика, так и в составе автоматизированных испытательных систем или при выездных измерениях. Питание осуществляется через интерфейс USB Type-C от комплектного адаптера или совместимого источника USB Power Delivery (USB PD) 15 В, 3 А.

Особенности и преимущества

• 2 независимых выходных канала.
• Максимальная частота синусоидального сигнала 150 МГц.
• Частота дискретизации 1,25 Гвыб/с, вертикальное разрешение 16 бит.
• Прямоугольные сигналы до 60 МГц и импульсные сигналы до 50 МГц.
• Минимальное время фронта и спада прямоугольного сигнала — 3 нс.
• Обычный DDS-режим и поточечный режим Advanced Arb на базе технологии SiFi II.
• Память 16 Мточек на канал штатно, до 32 Мточек на канал с лицензией DG900 Pro-3RL.
• Sequence до 64 сегментов.
• Генератор гармоник до 20-го порядка с независимой настройкой амплитуды и фазы гармонических составляющих.
• Модуляция AM, FM, PM, ASK, FSK, PSK, PWM и SUM.
• Линейная, логарифмическая и ступенчатая развёртка по частоте.
• Пакетные режимы N-Cycle и Gated Burst.
• Частотомер до 1 ГГц с отдельным BNC-входом.
• Вход и выход опорной частоты 10 МГц.
• Дистанционное управление через USBTMC, LAN, LXI и Web Control.
• Питание от адаптера или совместимого источника USB Power Delivery.
• 7-дюймовый цветной сенсорный экран.

Область применения

• разработка и отладка аналоговых и цифровых электронных устройств;
• испытания усилителей, фильтров и других аналоговых трактов;
• исследование импульсных источников питания и преобразователей напряжения;
• тестирование систем управления электродвигателями и силовой электроники;
• моделирование сигналов датчиков и электронных функциональных узлов;
• формирование сложных пользовательских сигналов и последовательностей для автоматизированных испытательных комплексов;
• проверка устройств обработки гармонических составляющих и систем модуляции;
• лабораторные, производственные и выездные испытания радиоэлектронной аппаратуры.
