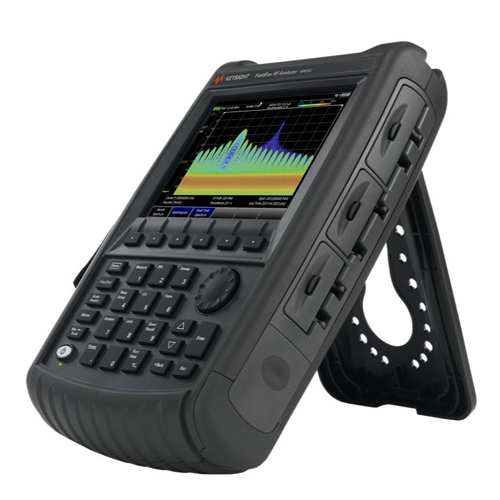

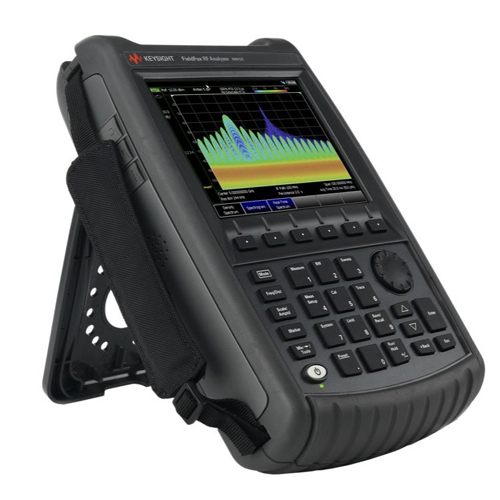

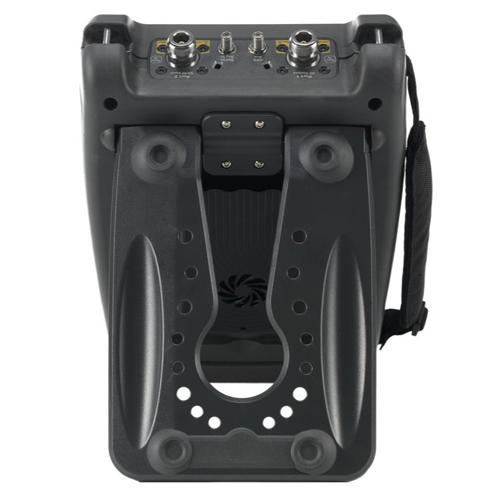

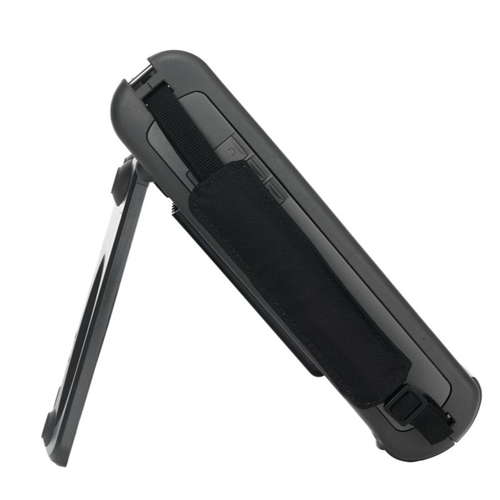

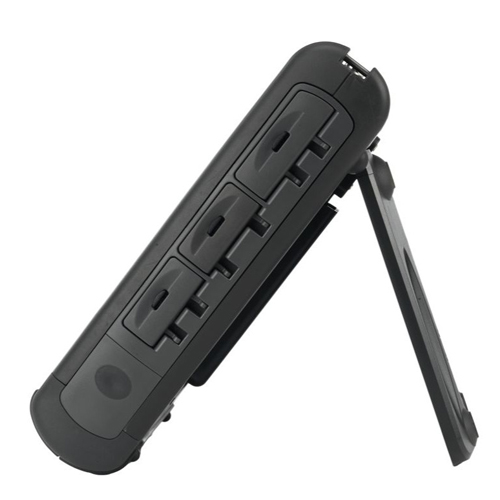

Keysight N9912C FieldFox портативный комбинированный ВЧ-анализатор до 10 ГГц

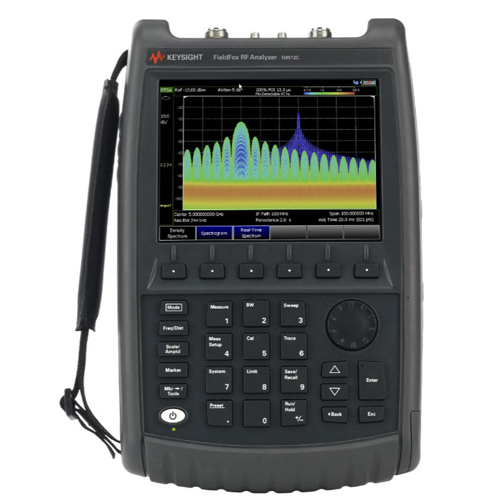

Keysight N9912C FieldFox — портативный комбинированный ВЧ-анализатор с программно-конфигурируемым диапазоном до 10 ГГц. В одной аппаратной платформе могут быть активированы функции анализатора кабелей и антенн, векторного анализатора цепей и анализатора спектра; для каждой основной измерительной функции выбирается верхняя частота 4, 6,5 или 10 ГГц.
FieldFox C-Series построена на программно-определяемой архитектуре: частотный диапазон, полоса анализа и измерительные приложения активируются лицензиями и могут расширяться после приобретения прибора. Одна аппаратная платформа конфигурируется под требуемое сочетание кабельно-антенных, векторных и спектральных измерений, а ее возможности можно модернизировать при изменении задач без замены анализатора. Для N9912C предусмотрено более 20 программных приложений и независимый выбор максимальной частоты для основных измерительных функций.
В режиме анализа кабелей и антенн доступны измерения возвратных потерь, КСВН, потерь в кабеле и расстояния до повреждения. Векторный анализ цепей поддерживает одновременное измерение всех четырех S-параметров — S11, S21, S22 и S12 — по амплитуде и фазе. Поддерживаются одно- и двухпортовые методы калибровки, электронные калибровочные модули Keysight ECal, измерения расстояния до повреждения и опциональная рефлектометрия во временной области.
В конфигурации анализатора спектра N9912C работает от 3 кГц до выбранной верхней частоты. Полоса разрешения при ненулевой полосе обзора составляет от 1 Гц до 5 МГц. Для спектральных измерений Keysight указывает типовую абсолютную погрешность амплитуды до ±0,15 дБ в соответствующих частотных диапазонах, при этом прогрев для спецификаций анализатора спектра не требуется. Анализ спектра в реальном времени имеет стандартную полосу 10 МГц и расширяется до 40 МГц опцией B04.
Дополнительные приложения включают анализ помех и спектрограмму, сканирование каналов, временное стробирование спектра, измерения электромагнитного поля, аналоговую AM/FM-демодуляцию, измерения LTE FDD/TDD и 5G NR по радиоинтерфейсу, встроенный измеритель мощности и работу с внешними USB-датчиками мощности. Опциональный приемник GNSS/GPS используется для определения координат, временных меток и в качестве частотной опоры.
Для полевых измерений прибор имеет степень защиты IP53 и сменную литий-ионную батарею с типовым временем работы около 4 часов. Функция CalReady использует заводскую калибровку для S11, S22, однопортовых измерений потерь в кабеле и DTF/TDR, сокращая количество операций калибровки при оперативной диагностике. LAN и USB используются для передачи данных, дистанционного управления и автоматизации измерений по SCPI.
Особенности и преимущества
- программно-конфигурируемые функции анализа кабелей и антенн, векторного анализа цепей и анализа спектра;
- выбор верхней частоты 4, 6,5 или 10 ГГц с возможностью последующего лицензионного расширения;
- полноценный двухпортовый ВАЦ с одновременным измерением S11, S21, S22 и S12 и динамическим диапазоном 115 дБ;
- анализ спектра с типовой погрешностью измерения амплитуды до ±0,15 дБ без прогрева;
- анализ спектра в реальном времени с непрерывной полосой анализа до 40 МГц;
- измерения расстояния до повреждения, опциональная TDR, CalReady и поддержка Keysight ECal;
- дополнительные приложения для анализа помех, LTE/5G NR, электромагнитного поля и мощности;
- GNSS/GPS для координатной привязки, временных меток и частотной опоры;
- защищенное исполнение IP53 и работа от аккумулятора;
- LAN, USB и SCPI для дистанционного управления и автоматизации.
Область применения
- монтаж, настройка и техническое обслуживание антенно-фидерных трактов;
- поиск повреждений и неоднородностей в коаксиальных кабельных линиях;
- измерение параметров S антенн, фильтров, усилителей, кабелей и других ВЧ-компонентов;
- анализ спектра и поиск источников радиочастотных помех;
- пусконаладка и обслуживание базовых станций и оборудования мобильной связи;
- обследование радиочастотного покрытия и измерения сетей LTE и 5G NR;
- проверка передающих и приемных ВЧ-трактов;
- измерения электромагнитного поля и контроль радиочастотной обстановки;
- сервисная диагностика и эксплуатационный контроль радиотехнического оборудования.
Примечание
N9912C является конфигурируемой аппаратной платформой. Для прибора необходимо выбрать как минимум одну основную измерительную функцию:
- CA4 / CA6 / CAX — анализ кабелей и антенн до 4 / 6,5 / 10 ГГц;
- NA4 / NA6 / NAX — векторный анализ цепей до 4 / 6,5 / 10 ГГц;
- SA4 / SA6 / SAX — анализ спектра до 4 / 6,5 / 10 ГГц.
В каждой группе выбирается не более одной частотной конфигурации; функции CAT, VNA и SA могут сочетаться между собой. Стандартная полоса анализа составляет 10 МГц, расширение до 40 МГц выполняется опцией B04. Полоса 120 МГц для N9912C недоступна.
| Общие | Тип | Портативный программно-конфигурируемый комбинированный ВЧ-анализатор |
| Основные измерительные функции | Анализ кабелей и антенн, векторный анализ цепей, анализ спектра — в зависимости от установленных лицензий | |
| Частотный диапазон | 3 кГц–4 / 6,5 / 10 ГГц, в зависимости от конфигурации | |
| Системное сопротивление | 50 Ом, ном.; 75 Ом с соответствующим адаптером и калибровочным комплектом | |

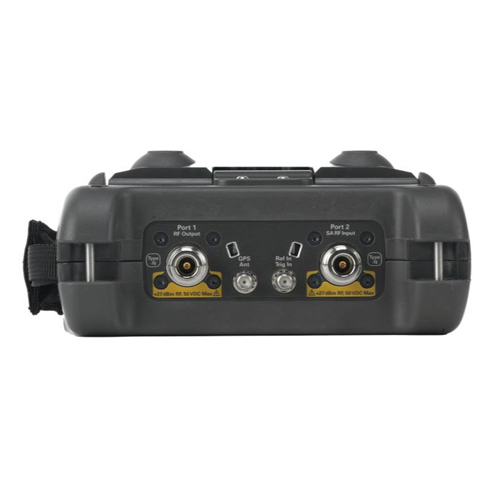

| ВЧ-тестовые порты | 2 × Type-N, розетка | |
| Калибровочный интервал | 1 год | |
| Опорная частота | Погрешность опорного генератора | ±0,9 ppm + старение — спецификация; ±0,5 ppm + старение — тип. |
| При синхронизации по GNSS/GPS | ±0,010 ppm, ном. | |
| Старение | ±1 ppm/год в течение 20 лет — спецификация; не более ±3,5 ppm | |
| Анализатор спектра | Требуемая конфигурация | SA4 / SA6 / SAX для 4 / 6,5 / 10 ГГц |
| Частотный диапазон | 3 кГц–4 / 6,5 / 10 ГГц | |
| Полоса обзора | 0 Гц в режиме нулевой полосы; 10 Гц–максимальная частота прибора | |
| RBW, ненулевая полоса обзора | 1 Гц–5 МГц | |
| RBW, нулевая полоса обзора | 10 Гц–5 МГц | |
| VBW | 1 Гц–5 МГц | |
| Диапазон измеряемых уровней | От DANL до +20 дБм | |
| Входной аттенюатор | 0–40 дБ, шаг 5 дБ | |
| Максимальный безопасный входной уровень | +25 дБм, 0,3 Вт, средняя мощность непрерывного сигнала | |
| Допустимое постоянное напряжение на входе | ±40 В | |
| Абсолютная погрешность амплитуды, предусилитель выкл. | 3 кГц–100 кГц: ±1,00 дБ spec / ±0,20 дБ typ; 100 кГц–500 МГц: ±0,80 / ±0,15 дБ; 500 МГц–4,5 ГГц: ±1,00 / ±0,15 дБ; 4,5–10 ГГц: ±1,00 / ±0,20 дБ | |
| Условия для указанной абсолютной погрешности | Аттенюация 10 дБ, вход −15…−5 дБм, пиковый детектор, RBW 300 Гц, автоматическое сопряжение настроек | |
| DANL при 1 ГГц, предусилитель выкл. | −139 дБм/Гц spec / −148 дБм/Гц typ | |
| DANL при 1 ГГц, предусилитель вкл. | −158 дБм/Гц spec / −165 дБм/Гц typ, требуется опция 235 | |
| Фазовый шум при 1 ГГц, отстройка 10 кГц | −107 дБн/Гц spec / −112 дБн/Гц typ | |
| Фазовый шум при 1 ГГц, отстройка 1 МГц | −119 дБн/Гц spec / −124 дБн/Гц typ | |
| P1dB, ном. | 10–100 МГц: 0 дБм; 100–500 МГц: +2 дБм; 500 МГц–8 ГГц: +4 дБм; 8–10 ГГц: +7,5 дБм | |
| TOI, тип. | 50–500 МГц: +6,5 дБм; 500 МГц–2,6 ГГц: +10 дБм; 2,6–7,5 ГГц: +8,5 дБм; 7,5–10 ГГц: +10,5 дБм | |
| SFDR | >104 дБ при 2,4 ГГц, ном. | |
| Трассы / маркеры | 4 трассы / 6 маркеров | |
| Анализ спектра в реальном времени | Функция | Опция 350 |
| Частотный диапазон | 3 кГц до верхней частоты установленной конфигурации; характеристики RTSA специфицированы выше 1 МГц, использование возможно от 3 кГц | |
| Максимальная полоса анализа | 10 МГц стандартно; 40 МГц с B04 | |
| 120 МГц B10 | Для N9912C недоступна | |
| RBW RTSA | При 10 МГц: 1 Гц–500 кГц; при 40 МГц: 1 Гц–2 МГц | |
| Минимальная длительность сигнала при POI 100 % и полной точности амплитуды | 9,13 мкс при 10 МГц; 6,13 мкс при 40 МГц | |
| Минимальная обнаруживаемая длительность импульса | 11 нс при 10 и 40 МГц | |
| Скорость БПФ | 190 000 БПФ/с | |
| SFDR RTSA | 69 дБ при 10 МГц; 65 дБ при 40 МГц, ном. | |
| Режимы | Спектр плотности, спектрограмма, спектр в реальном времени | |
| Векторный анализ цепей | Частотный диапазон | 3 кГц–4 / 6,5 / 10 ГГц |
| S-параметры | S11, S21, S22, S12, амплитуда и фаза, при установленной NA4 / NA6 / NAX | |
| Полоса ПЧ | 3 Гц–100 кГц | |
| Количество точек | До 10 001; также допускается произвольное число точек через переднюю панель или SCPI | |
| Количество трасс | 4 | |
| Системный динамический диапазон, >1 МГц–10 ГГц | S12: 102–106 дБ spec / 116–118 дБ typ; S21: 101–104 дБ spec / 116–120 дБ typ | |
| Системный динамический диапазон, 3 кГц–1 МГц | Только типовые значения: S12 86–110 дБ, S21 87–115 дБ | |
| Условия динамического диапазона ВАЦ | Высокая мощность, IFBW 300 Гц, усреднение 100 точек, −10…+55 °C | |
| Выход тестового порта, режим High | До +8 дБм typ на Port 1 или Port 2 при частотах >58,4 МГц | |
| Максимальная выровненная мощность >58,4 МГц | Port 1: +8 дБм; Port 2: +7 дБм, ном. | |
| Режим Low | −50 дБм ±0,5 дБ typ, выровненный уровень | |
| Шаг мощности | 1 дБ | |
| Скорость измерения S11/S21 | 200 мкс/точку при 100 кГц IFBW, 1001 точке и Enhanced Response Cal | |
| Калибровки | CalReady, Response, 1-port OSL, Enhanced Response, QSOLT, Full 2-port Unknown Thru, TRL | |
| Электронная калибровка | Поддерживаются USB-модули Keysight ECal | |
| Анализ кабелей и антенн | Основные измерения | Возвратные потери, КСВН, потери в кабеле, расстояние до повреждения |
| DTF | Стандартно для режима CAT | |
| TDR | Опция 215 | |
| Временная область ВАЦ | Опция 010 | |
| Скорость Return Loss | 461 мкс/точку, 1001 точка, условия Keysight | |
| Скорость DTF | 512 мкс/точку, 100-метровый кабель, 1001 точка, условия Keysight | |
| Источник и дополнительные измерения | Следящий генератор / независимый источник | Опция 220 |
| Частотный диапазон источника | 3 кГц–4 / 6,5 / 10 ГГц, в зависимости от SA-конфигурации | |
| Максимальная мощность следящего генератора | +10 дБм typ, 300 кГц–10 ГГц | |
| Предусилитель | Опция 235, усиление +20 дБ, ном. | |
| Встроенный измеритель мощности | Опция 310 | |
| Поддержка USB-датчиков мощности | Опция 302 | |
| Импульсные измерения с USB-датчиками пиковой мощности | Опция 330 | |
| GNSS/GPS | Опция 307; GPS, GLONASS, BeiDou, Galileo | |
| Источник постоянного смещения | Опция 309: +1…+32 В, шаг 0,1 В, до 0,65 А, до 7 Вт — ном. | |
| Синхронизация | Вход внешней опоры | 10 МГц, −5…+10 дБм, SMA, розетка |
| Выход опорной частоты | 10 МГц, ≥0 дБм, SMB | |
| Управление и данные | LAN | RJ-45, 1000/100/10 Base-T |
| USB | 2 × USB-A 2.0; 1 × Mini-USB 2.0 | |
| Дистанционное программное управление | SCPI по LAN: сокеты и VXI-11; USBTMC по USB | |
| Внутренняя память | Не менее 4 ГБ | |
| Внешняя память | USB-накопители, карты SD/SDHC | |
| Форматы данных | Trace, Trace+State, PNG, CSV, S1P, S2P | |
| Полевое исполнение | Степень защиты | IP53, прибор без защитного чехла |
| Рабочая температура от сети | −10…+55 °C; в режиме RTSA −10…+45 °C | |
| Рабочая температура от батареи | −10…+50 °C — спецификация | |
| Аккумулятор | Li-ion, 10,8 В, 6,4 А·ч, 70 Вт·ч | |
| Время работы | Около 4 часов, тип., зависит от режима | |
| Дисплей | 6,5", трансфлективный цветной ЖК-дисплей со светодиодной подсветкой | |
| Масса | 3,34 кг, приблизительно, с батареей, без съемной подставки | |
| Габариты | 292 × 188 × 82 мм, приблизительно, без съемной подставки |
- Keysight N9912C FieldFox;
- адаптер AC/DC;
- сетевой кабель питания;
- перезаряжаемая литий-ионная батарея;
- мягкая сумка с плечевым ремнем и лямками для переноски за спиной;
- краткое руководство.
