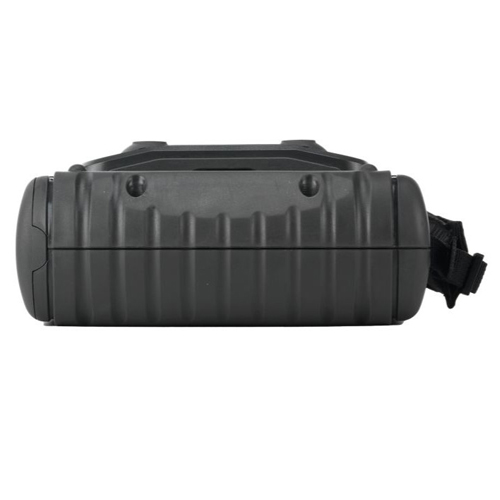

Keysight N9915C FieldFox портативный комбинированный ВЧ-анализатор 10 ГГц

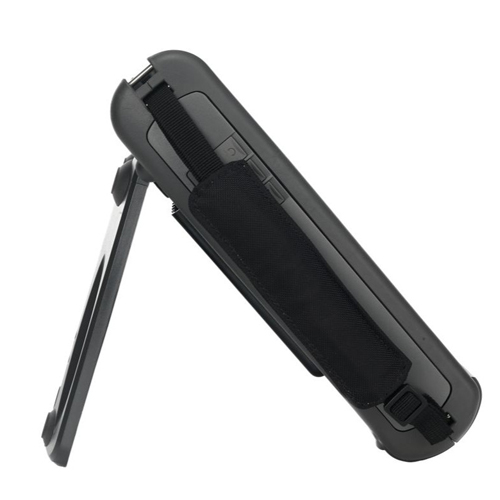

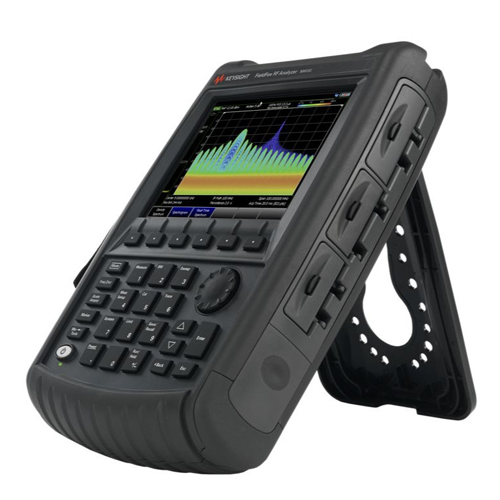

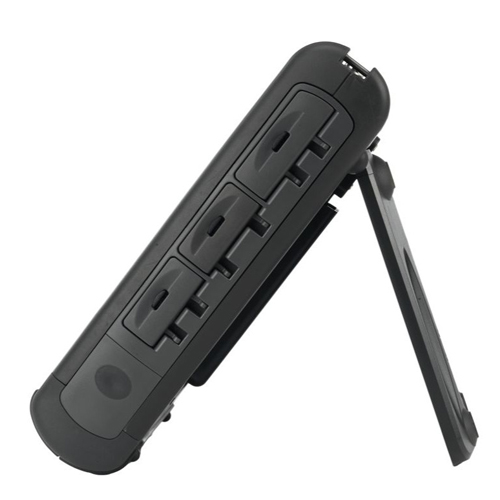

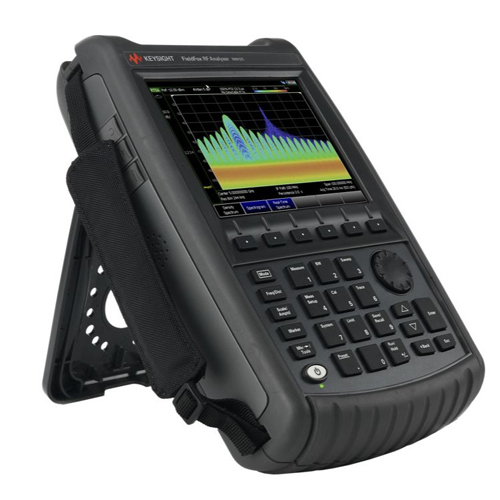

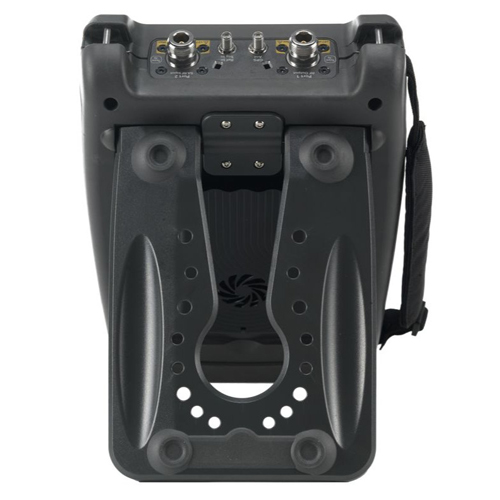

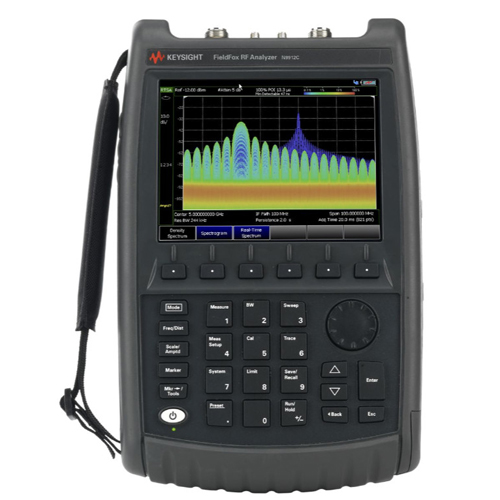

Keysight N9915C FieldFox — портативный комбинированный ВЧ-анализатор с рабочим диапазоном от 3 кГц до 10 ГГц. В базовую конфигурацию входит анализатор кабелей и антенн. Функции векторного анализа цепей, анализа спектра, анализа спектра в реальном времени и другие измерительные возможности добавляются лицензионными опциями.

FieldFox C-Series — серия лёгких, защищённых и программно-конфигурируемых портативных ВЧ-анализаторов. Набор измерительных функций определяется моделью и установленными лицензиями, что позволяет использовать один прибор для нескольких типов полевых измерений и расширять его возможности без замены аппаратной платформы. N9915C имеет фиксированный верхний предел частоты 10 ГГц, поддерживает полосу анализа до 120 МГц и весит около 3,4 кг.

В базовом режиме анализа кабелей и антенн доступны измерения возвратных потерь, КСВН, однопортовых потерь в кабеле и расстояния до повреждения. Эти функции используются для проверки кабелей, разъёмов, антенн и антенно-фидерных трактов.

Векторный анализ цепей активируется опцией 210. Она добавляет измерения S11 и S21 по амплитуде и фазе. Опция 211 совместно с 210 обеспечивает полный двухпортовый анализ S11, S21, S22 и S12.

Анализатор спектра активируется опцией 233 и работает в диапазоне от 3 кГц до 10 ГГц. Доступны четыре одновременно активные трассы, различные типы детекторов, измерения мощности канала, занятой полосы, мощности соседнего канала и другие спектральные измерения. Типовая абсолютная погрешность амплитуды без предусилителя составляет ±0,15 дБ в диапазоне от 100 кГц до 4,5 ГГц и ±0,20 дБ на участке от 4,5 до 10 ГГц при заданных условиях измерения; прогрев не требуется.

Опция 350 добавляет анализ спектра в реальном времени. Максимальная полоса анализа в реальном времени составляет 10 МГц в стандартной конфигурации, с опцией B04 увеличивается до 40 МГц, с B10 — до 120 МГц.

Для N9915C также доступны измерения во временной области и TDR, векторный вольтметр, расширенный анализ передачи ERTA, анализ помех и спектрограмма, временное стробирование анализатора спектра, сканер каналов, анализ и потоковая передача I/Q-данных, аналоговая демодуляция, измерение коэффициента шума, генератор импульсных и модулированных сигналов, измерения электромагнитного поля и электромагнитных помех, картографирование внутри и вне помещений, ручной поиск источников помех и поддержка радиопеленгации TDOA, эфирные измерения LTE FDD/TDD и 5G NR, измерение ВЧ-мощности и GNSS/GPS. Доступность конкретной функции зависит от установленных опций и их требований.

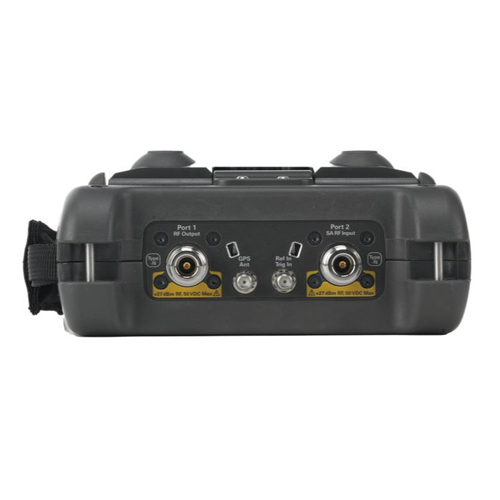

N9915C имеет степень защиты IP53 и может работать от литий-ионного аккумулятора около 4 часов в типовом режиме; фактическое время зависит от режима работы. Для передачи данных и дистанционного управления предусмотрен интерфейс LAN с поддержкой SCPI. Прибор также оснащён двумя портами USB-A 2.0 и портом Mini-USB 2.0; Mini-USB поддерживает программное управление SCPI и протокол USBTMC.

Особенности и преимущества

• рабочий диапазон от 3 кГц до 10 ГГц;
• анализатор кабелей и антенн в базовой конфигурации;
• измерение возвратных потерь, КСВН, потерь в кабеле и расстояния до повреждения;
• опциональный векторный анализ цепей;
• опциональный полный двухпортовый анализ S11, S21, S22 и S12;
• опциональный анализатор спектра 3 кГц–10 ГГц;
• измерения во временной области и TDR;
• векторный вольтметр;
• сканер каналов и картографирование результатов измерений;
• генератор импульсных и модулированных сигналов;
• поиск источников помех и поддержка радиопеленгации TDOA;
• типовая абсолютная погрешность амплитуды ±0,15 дБ в диапазоне от 100 кГц до 4,5 ГГц и ±0,20 дБ от 4,5 до 10 ГГц при заданных условиях измерения, без предусилителя и без прогрева;
• четыре одновременно активные спектральные трассы;
• анализ спектра в реальном времени;
• полоса анализа в реальном времени 10 МГц стандартно, до 40 МГц с B04 и до 120 МГц с B10;
• анализ и потоковая передача I/Q-данных;
• измерения EMI, EMF, LTE и 5G NR;
• опциональный встроенный измеритель мощности и поддержка внешних USB-датчиков мощности;
• опциональный GNSS/GPS;
• степень защиты IP53;
• автономная работа около 4 часов;
• LAN и Mini-USB для дистанционного программного управления и автоматизации измерений.

Область применения

• монтаж и обслуживание антенно-фидерных систем;
• поиск повреждений кабелей и линий передачи;
• измерение возвратных потерь, КСВН и потерь в кабеле;
• настройка и диагностика ВЧ-компонентов и трактов;
• измерение S-параметров;
• анализ спектра и радиочастотной обстановки;
• поиск и локализация источников помех;
• обслуживание систем беспроводной связи;
• измерения LTE и 5G NR;
• измерения электромагнитных помех и электромагнитного поля;
• полевые измерения ВЧ-мощности.

Примечание

Анализатор кабелей и антенн входит в базовую конфигурацию N9915C.

Для векторного анализа цепей требуется опция 210. Полный двухпортовый анализ всех четырёх S-параметров требует опций 210 и 211.

Анализатор спектра активируется опцией 233. Для анализа спектра в реальном времени требуются опции 233 и 350. Максимальная полоса анализа в реальном времени составляет 10 МГц в стандартной конфигурации; B04 расширяет её до 40 МГц, B10 — до 120 МГц.

Максимальная рабочая частота N9915C составляет 10 ГГц и не расширяется лицензиями. Внешние модули расширения частотного диапазона N9915C не поддерживает.
