Keysight N9913C FieldFox портативный комбинированный ВЧ-анализатор 4 ГГц

Keysight N9913C FieldFox — портативный комбинированный ВЧ-анализатор с рабочим диапазоном от 3 кГц до 4 ГГц. В базовую конфигурацию входит анализатор кабелей и антенн. Функции векторного анализа цепей, анализа спектра, анализа спектра в реальном времени и другие измерительные возможности добавляются лицензионными опциями.

FieldFox C-Series — серия лёгких, защищённых и программно-конфигурируемых портативных ВЧ-анализаторов. Набор измерительных функций определяется моделью и установленными лицензиями, что позволяет использовать один прибор для нескольких типов полевых измерений и расширять его возможности без замены аппаратной платформы. N9913C имеет фиксированный верхний предел частоты 4 ГГц, поддерживает полосу анализа до 120 МГц и весит около 3,4 кг.

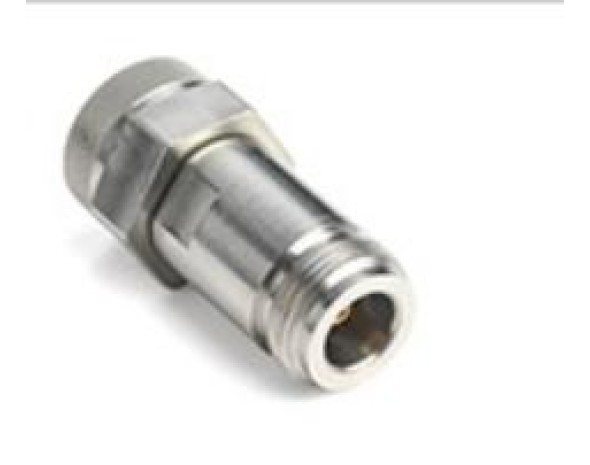

В базовом режиме анализа кабелей и антенн доступны измерения возвратных потерь, КСВН, однопортовых потерь в кабеле и расстояния до повреждения. Эти функции используются для проверки кабелей, разъёмов, антенн и антенно-фидерных трактов.

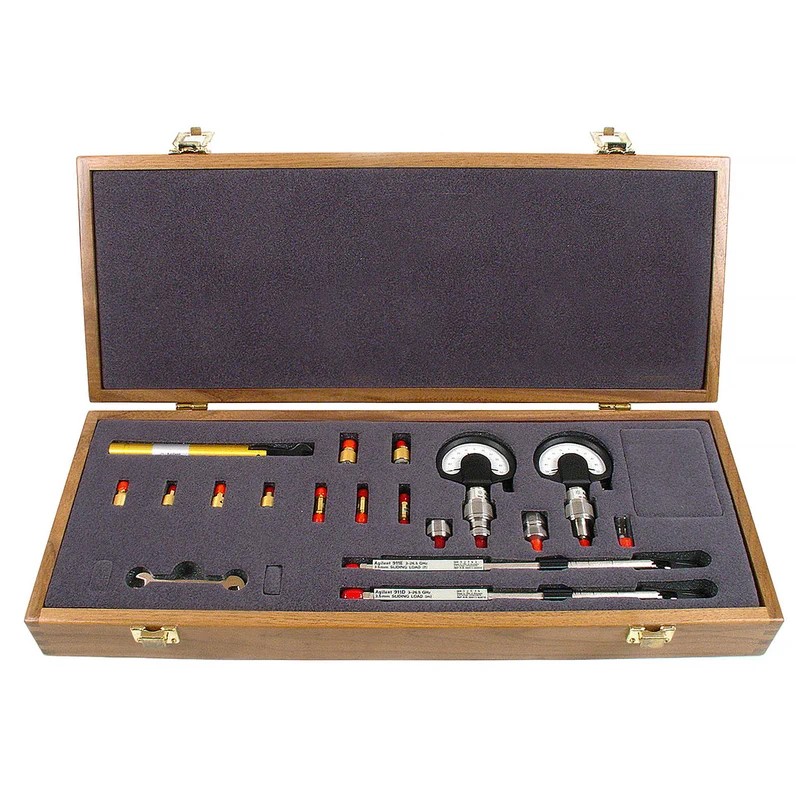

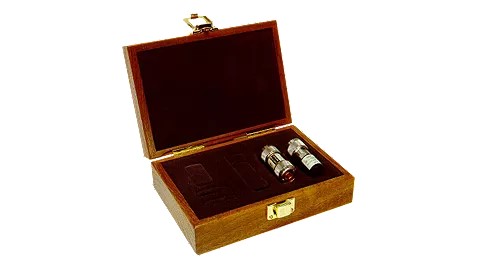

Векторный анализ цепей активируется опцией 210. Она добавляет измерения S11 и S21 по амплитуде и фазе. Опция 211 совместно с 210 обеспечивает полный двухпортовый анализ S11, S21, S22 и S12.

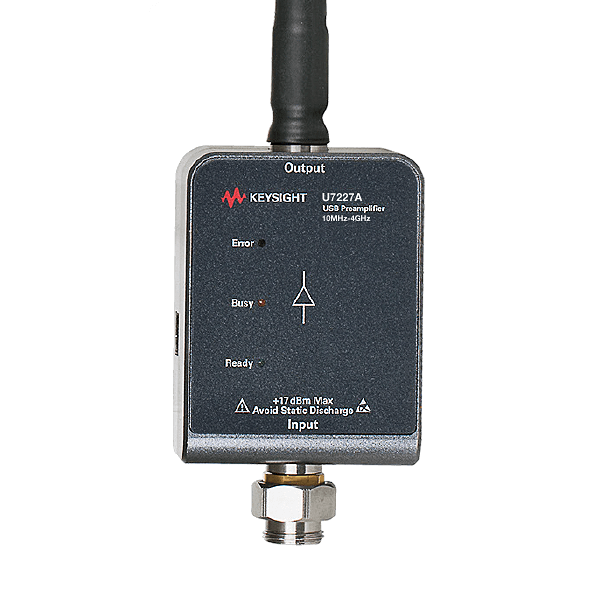

Анализатор спектра активируется опцией 233 и работает в диапазоне от 3 кГц до 4 ГГц. Доступны четыре одновременно активные трассы, различные типы детекторов, измерения мощности канала, занятой полосы, мощности соседнего канала и другие спектральные измерения. Типовая абсолютная погрешность амплитуды без предусилителя составляет ±0,15 дБ в диапазоне от 100 кГц до 4 ГГц; прогрев для достижения указанных характеристик не требуется.

Опция 350 добавляет анализ спектра в реальном времени. Стандартная полоса анализа составляет 10 МГц, с B04 увеличивается до 40 МГц, с B10 — до 120 МГц.

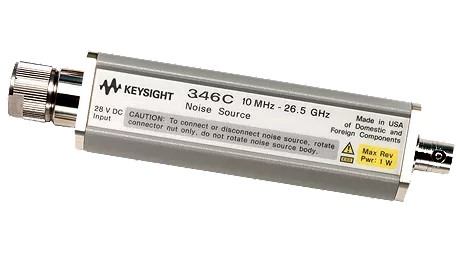

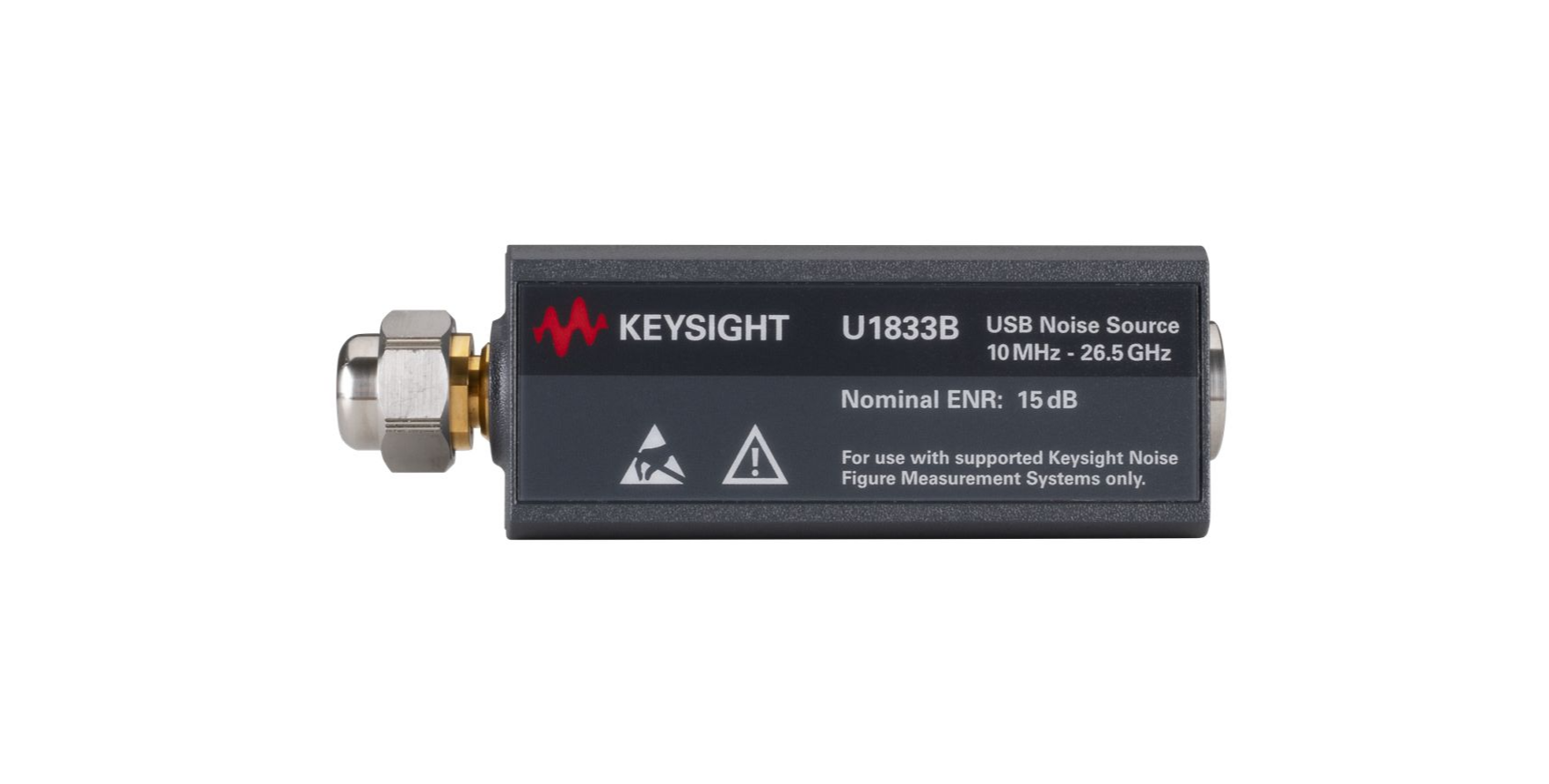

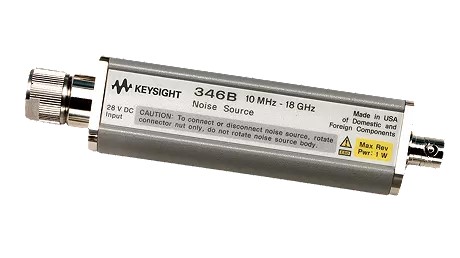

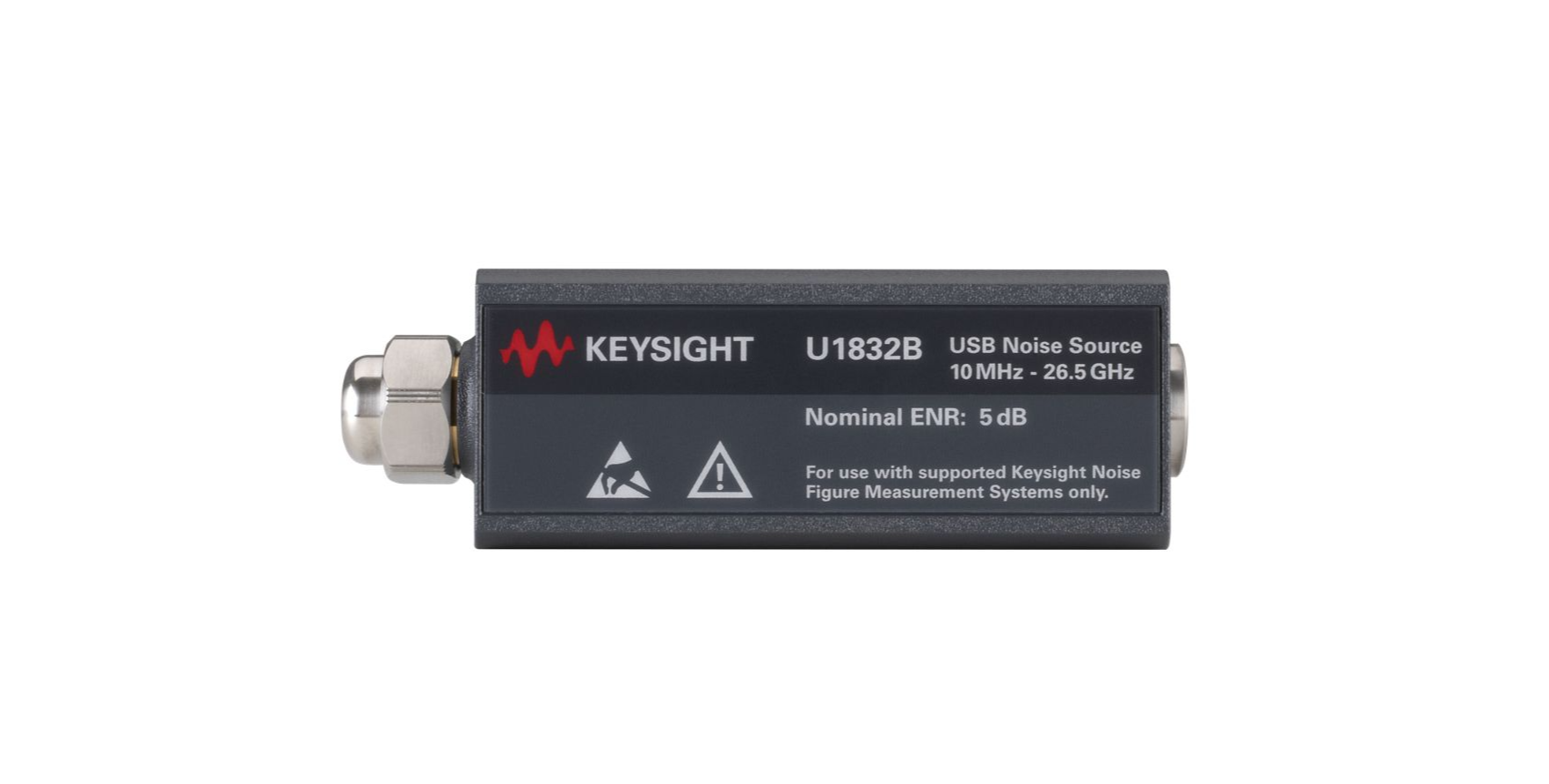

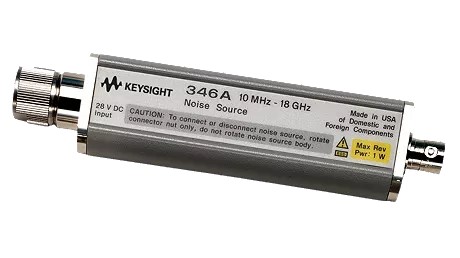

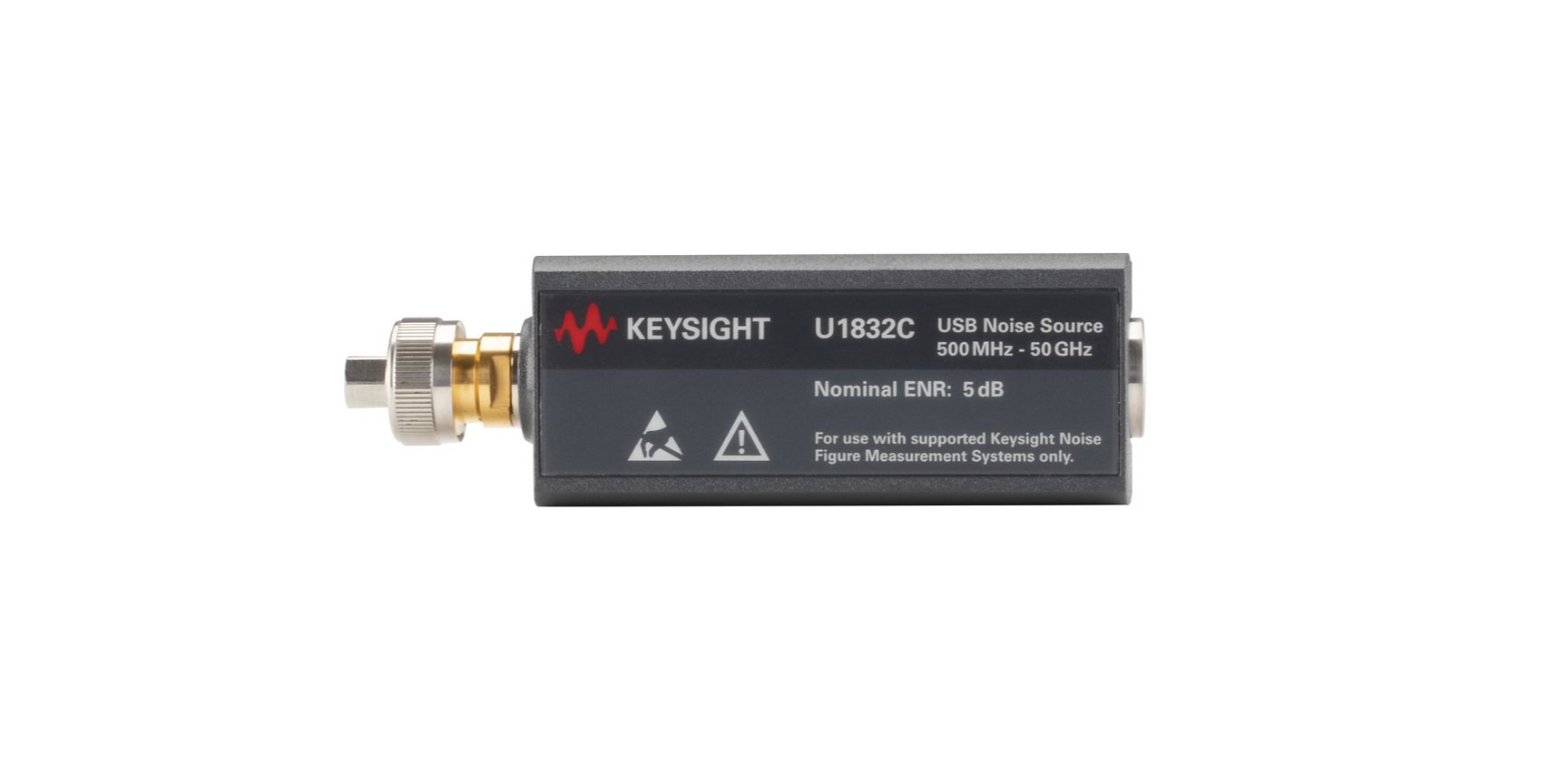

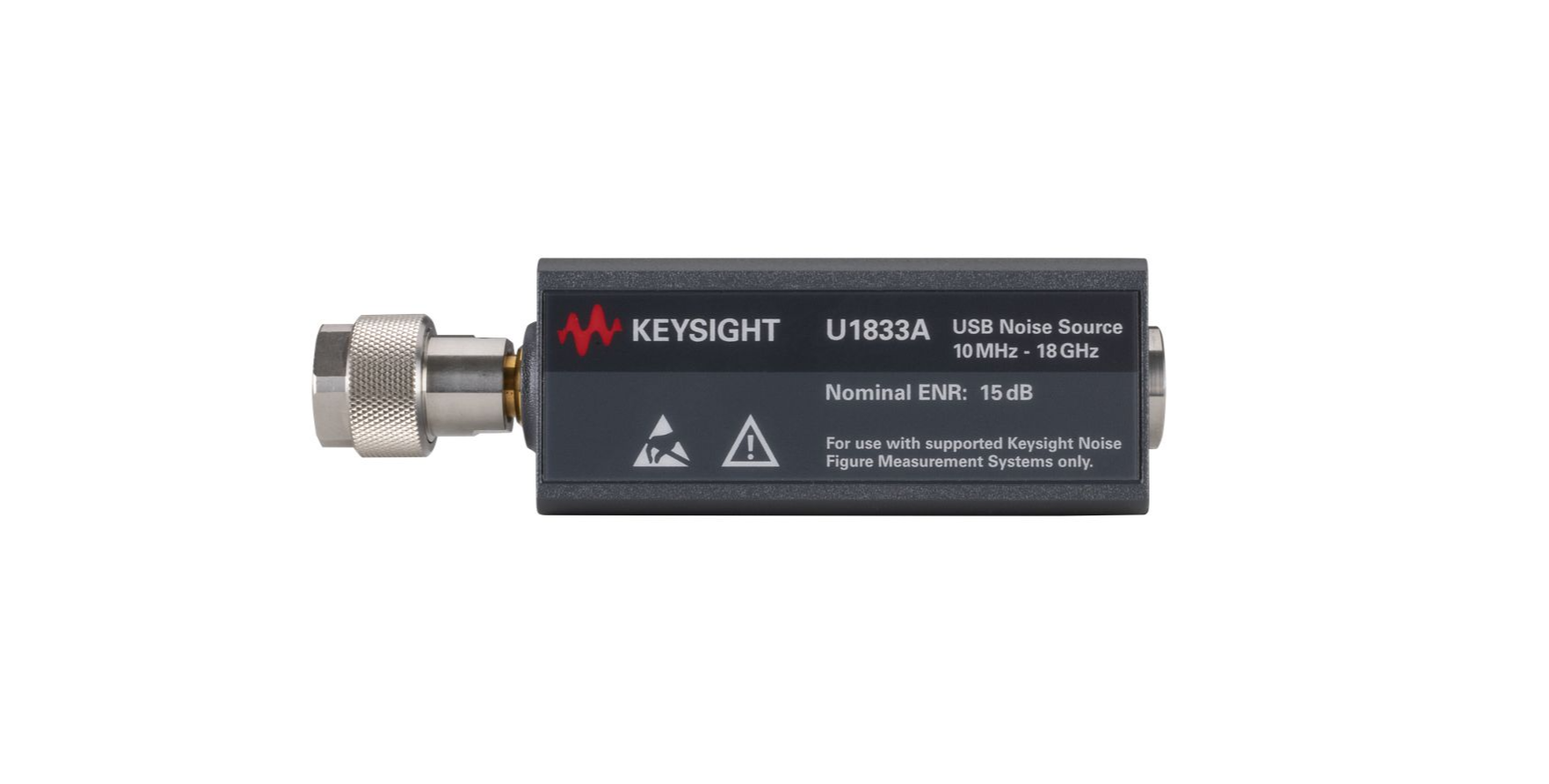

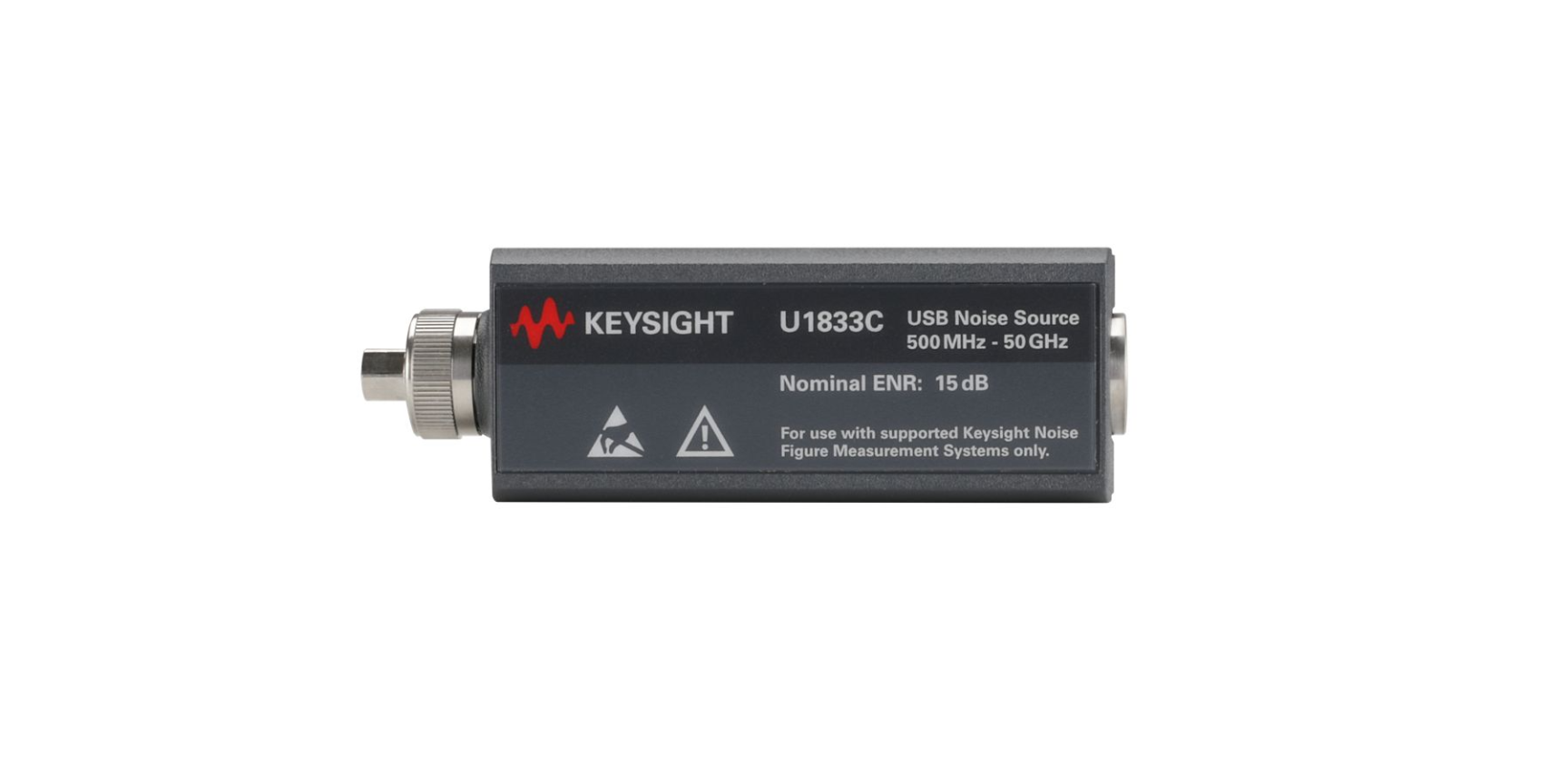

Для N9913C также доступны анализ помех и спектрограмма, анализ и потоковая передача I/Q-данных, аналоговая демодуляция, измерение коэффициента шума, измерения электромагнитного поля и электромагнитных помех, поиск источников помех, измерения LTE и 5G NR, измерение ВЧ-мощности и GNSS/GPS. Доступность конкретной функции зависит от установленных опций и их требований.

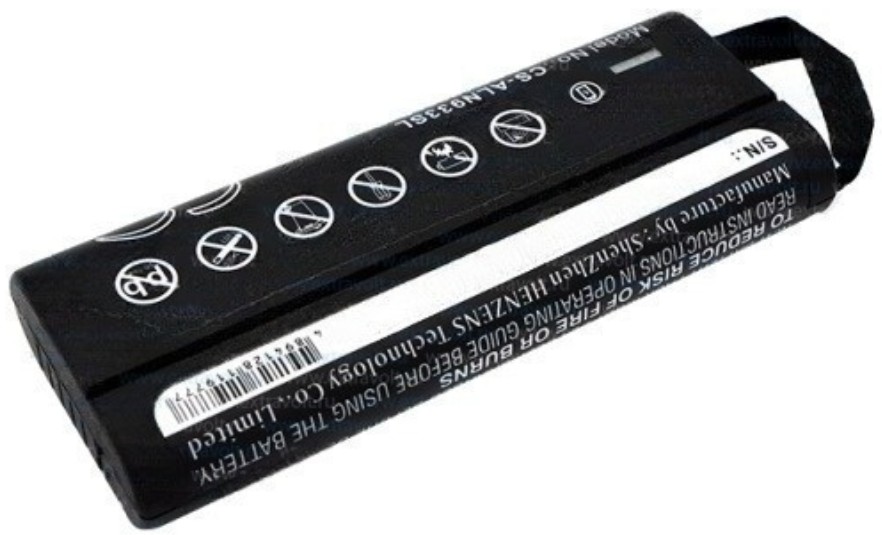

N9913C имеет степень защиты IP53 и может работать от литий-ионного аккумулятора около 4 часов. Для передачи данных и дистанционного управления предусмотрены LAN и USB с поддержкой SCPI и USBTMC.

Особенности и преимущества

• рабочий диапазон от 3 кГц до 4 ГГц;
• анализатор кабелей и антенн в базовой конфигурации;
• измерение возвратных потерь, КСВН, потерь в кабеле и расстояния до повреждения;
• опциональный векторный анализ цепей;
• полный двухпортовый анализ S11, S21, S22 и S12;
• опциональный анализатор спектра 3 кГц–4 ГГц;
• типовая абсолютная погрешность амплитуды ±0,15 дБ от 100 кГц до 4 ГГц без прогрева;
• четыре одновременно активные спектральные трассы;
• анализ спектра в реальном времени;
• полоса анализа 10 МГц стандартно, до 40 МГц с B04 и до 120 МГц с B10;
• анализ и потоковая передача I/Q-данных;
• измерения EMI, EMF, LTE и 5G NR;

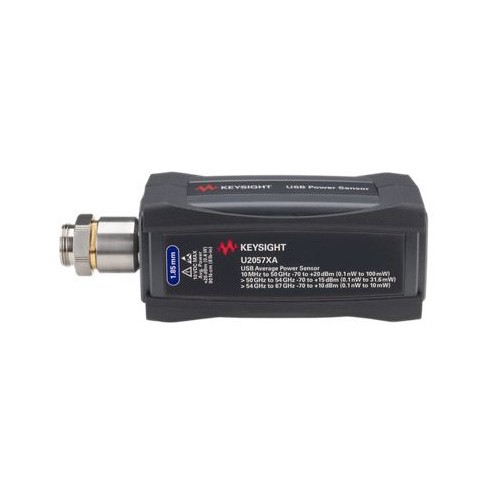

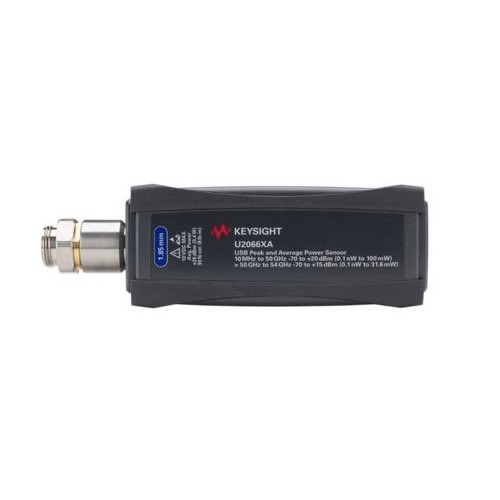

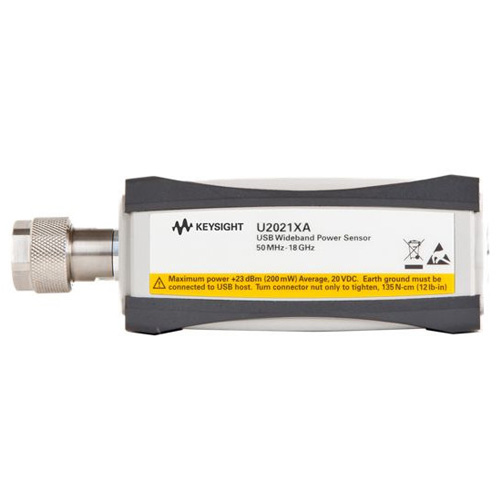

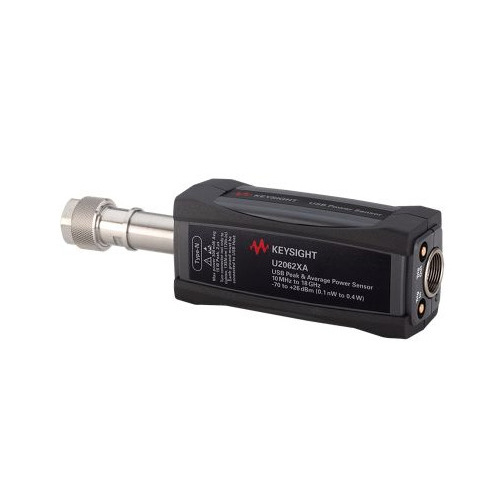

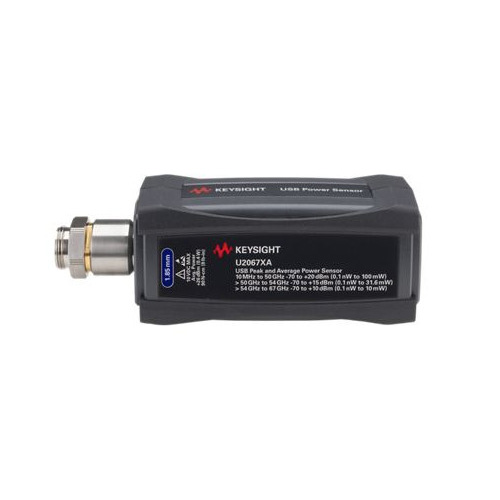

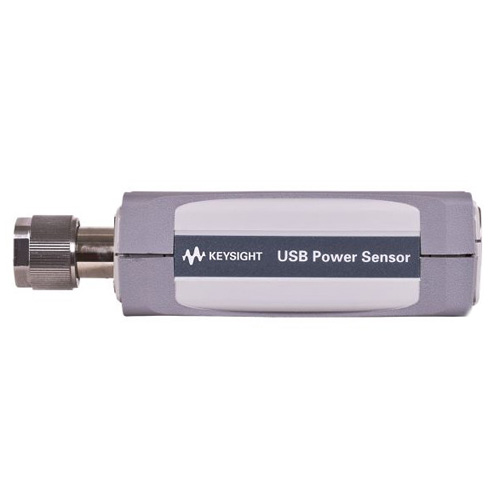

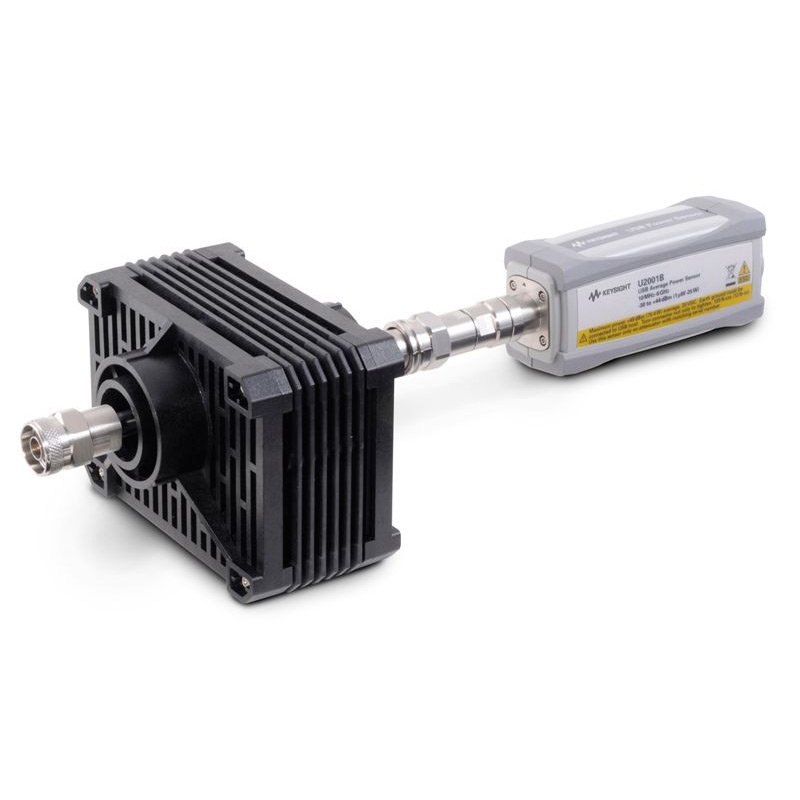

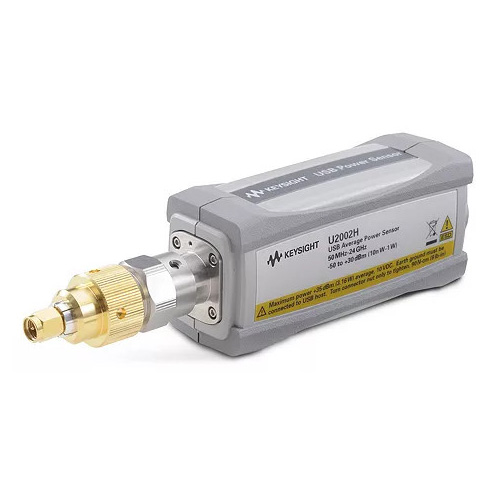

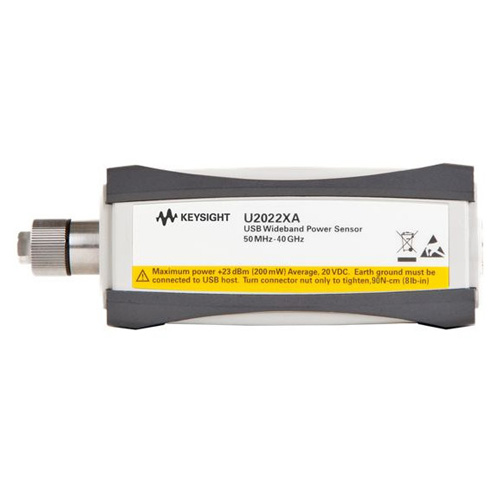

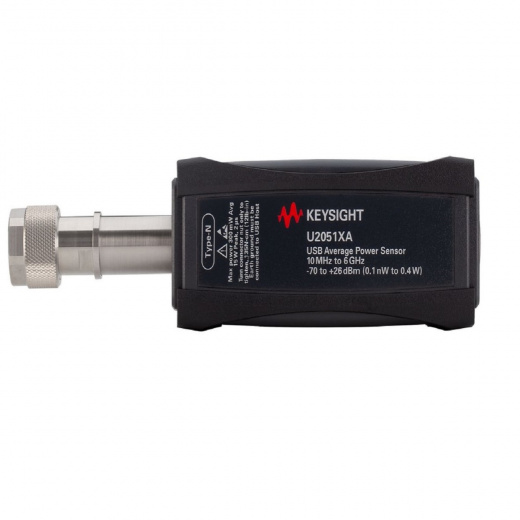

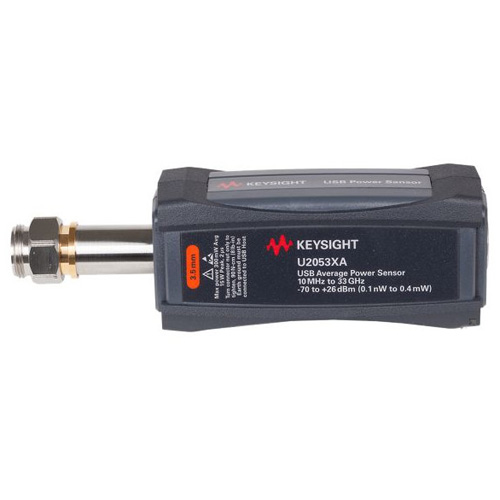

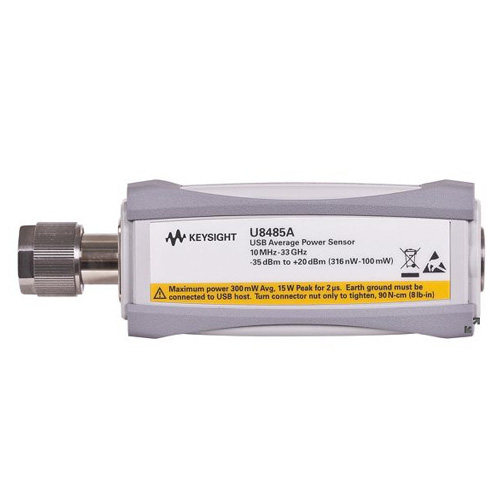

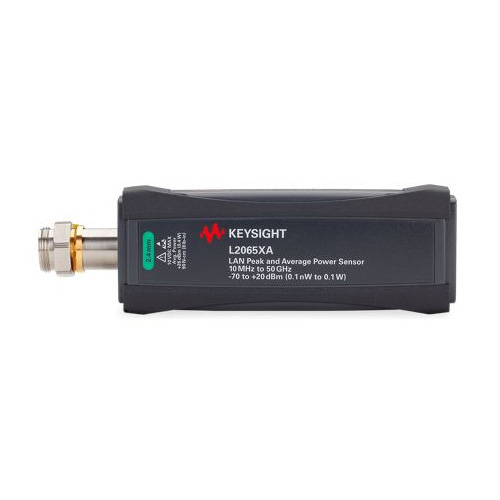

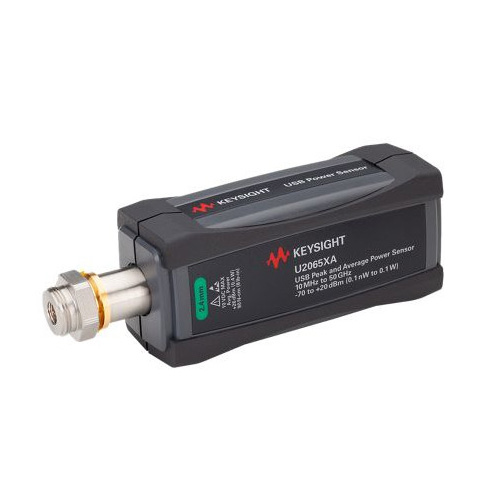

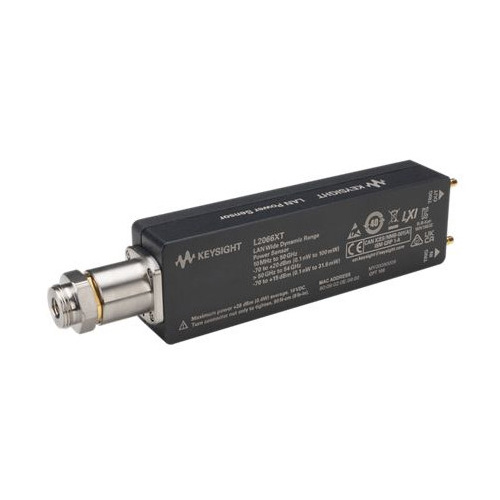

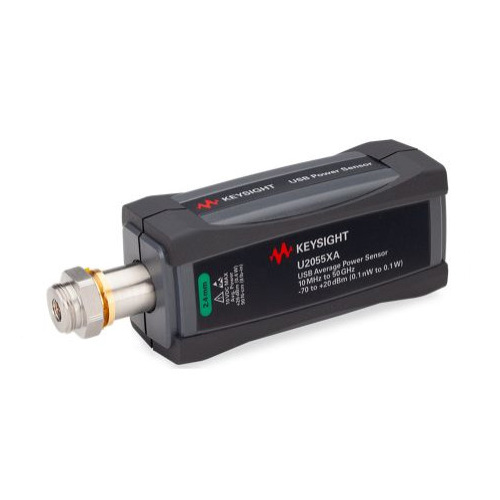

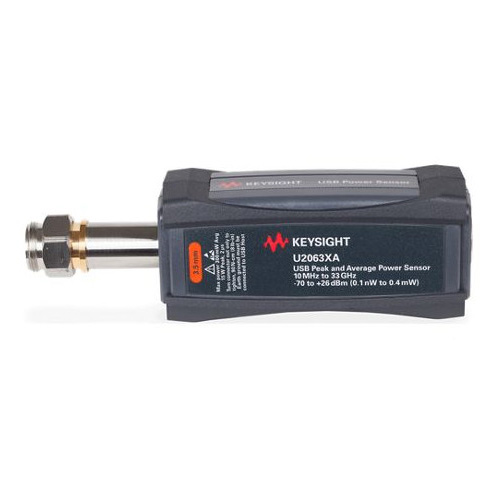

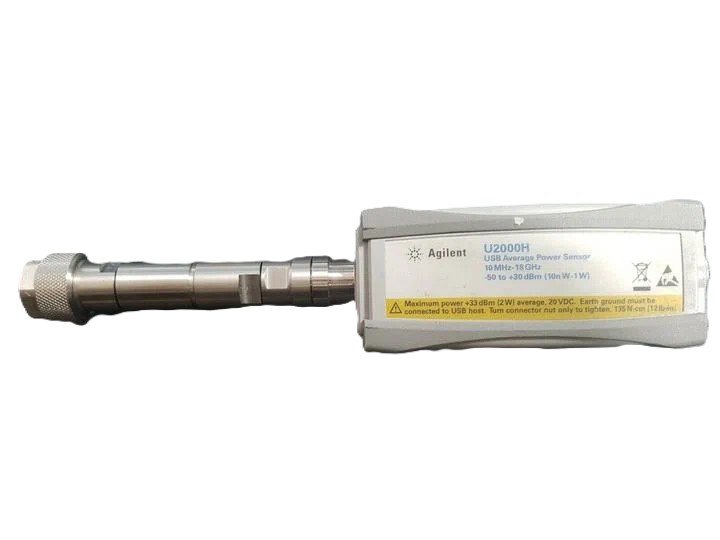

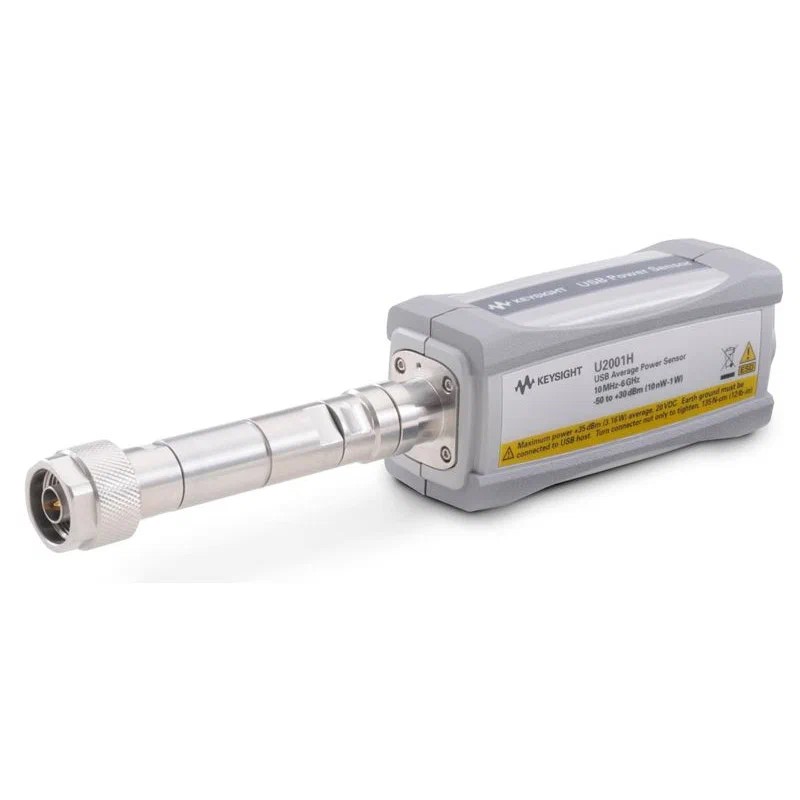

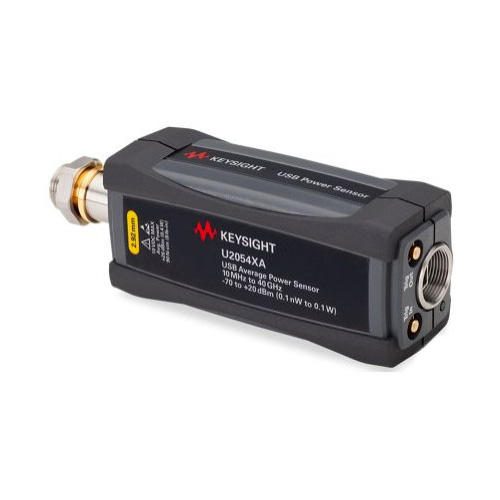

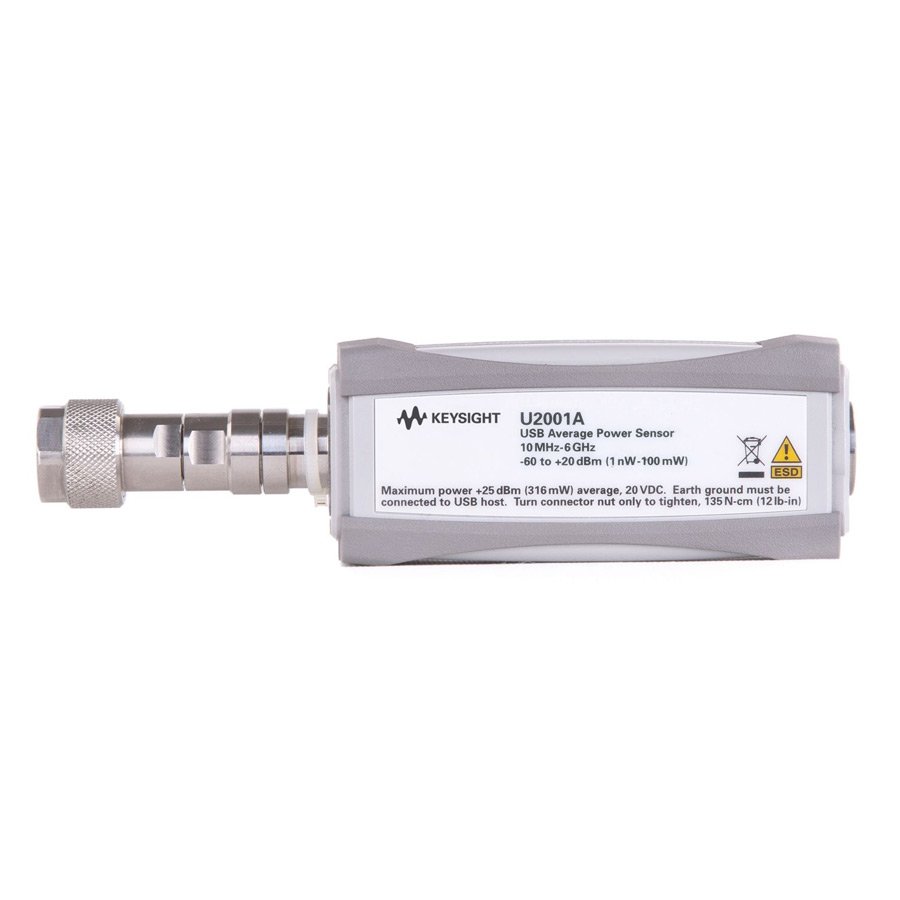

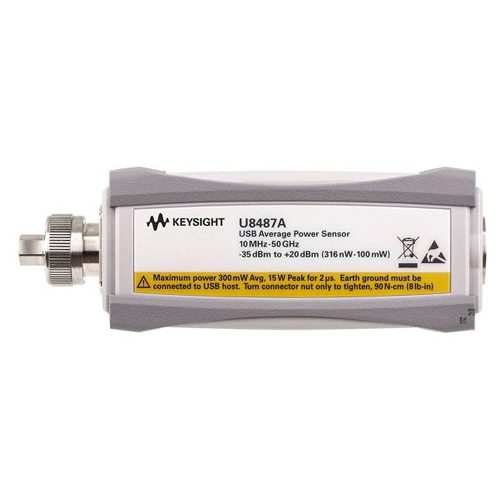

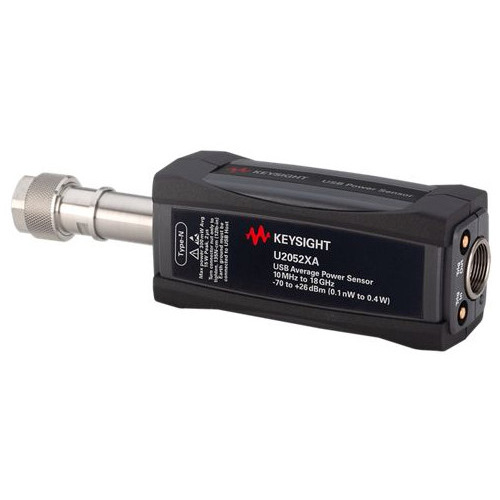

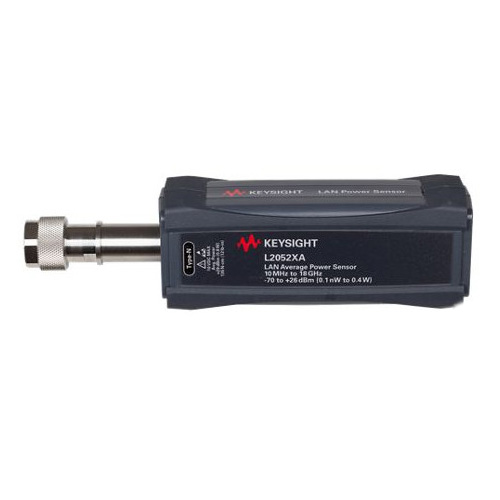

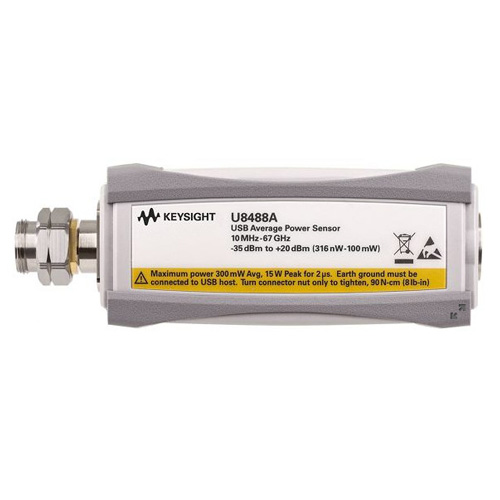

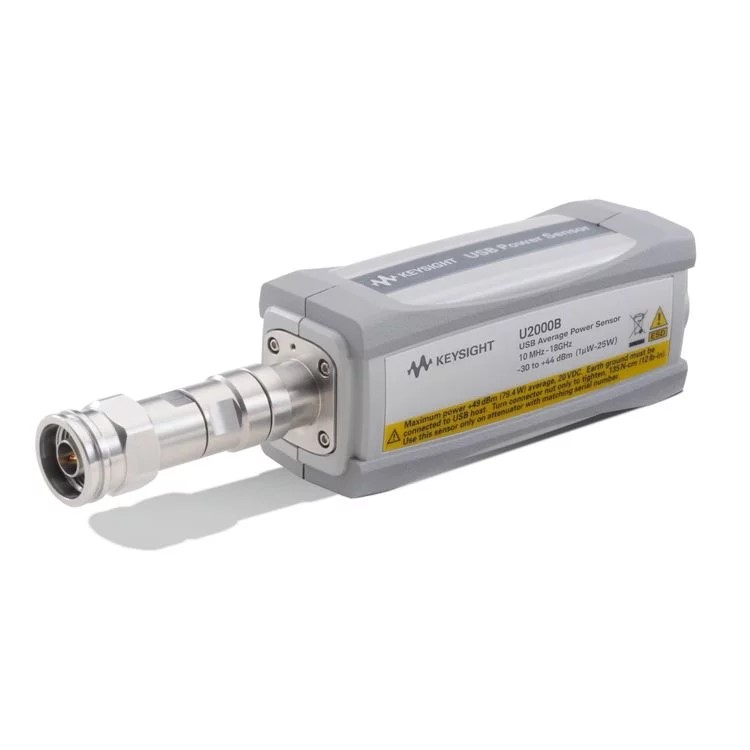

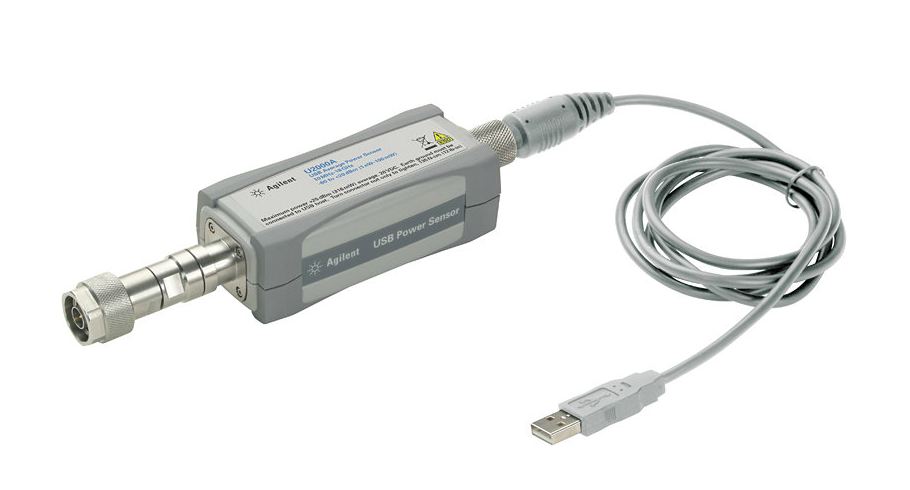

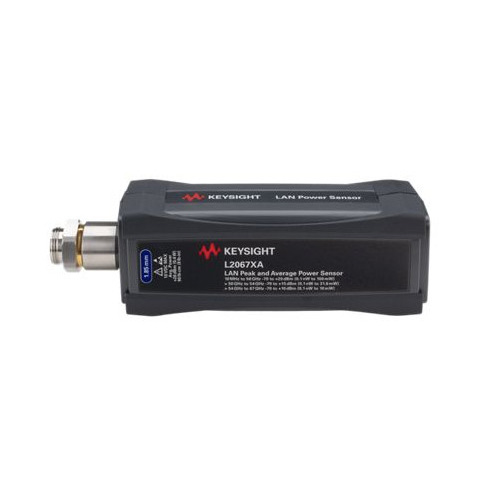

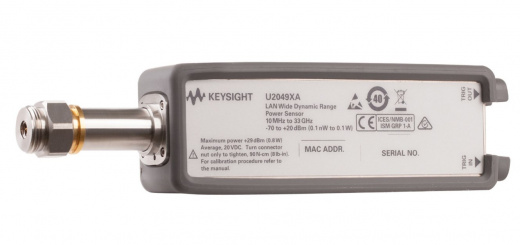

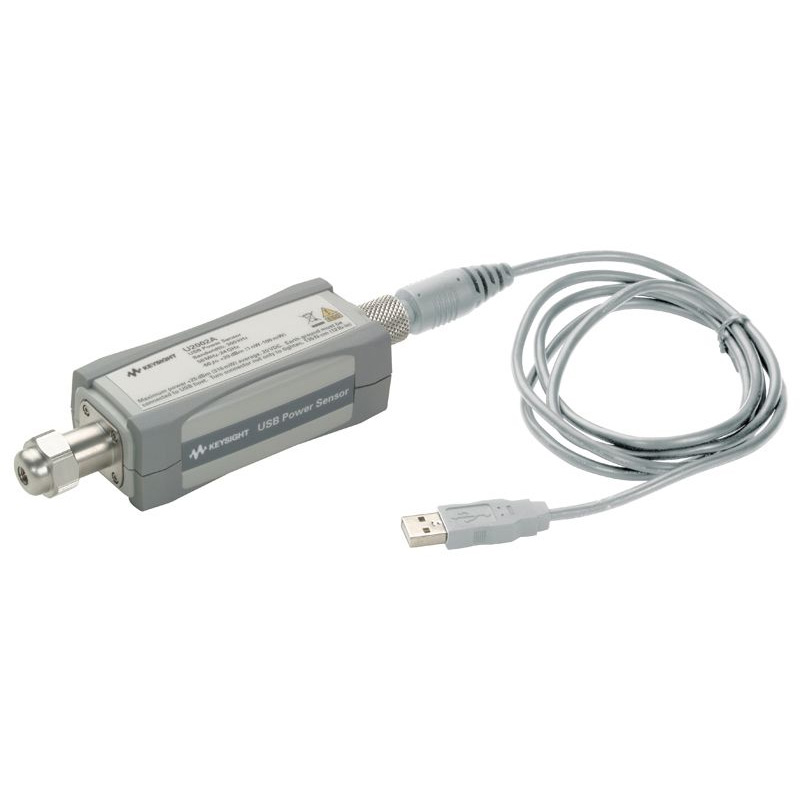

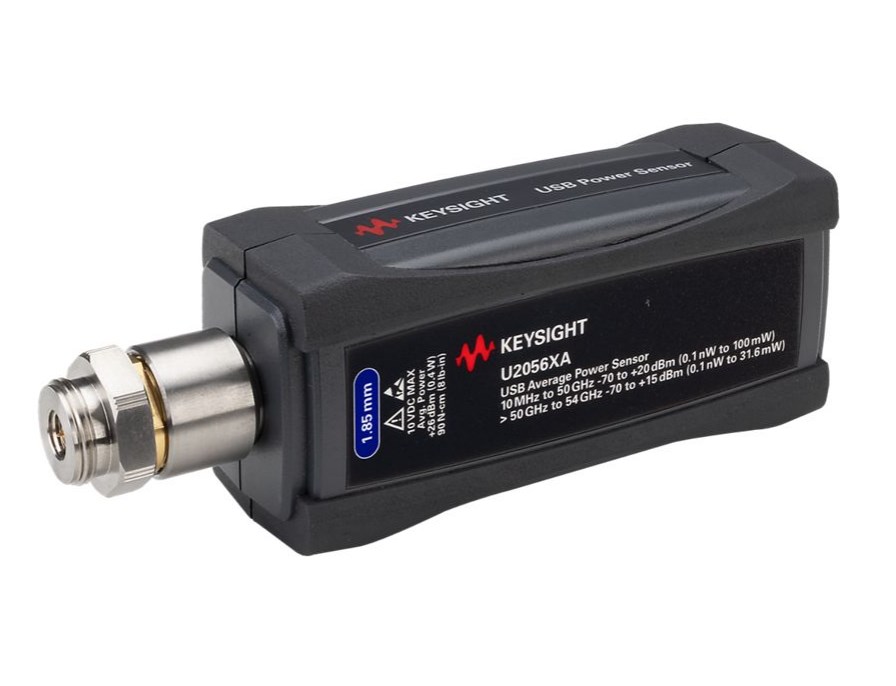

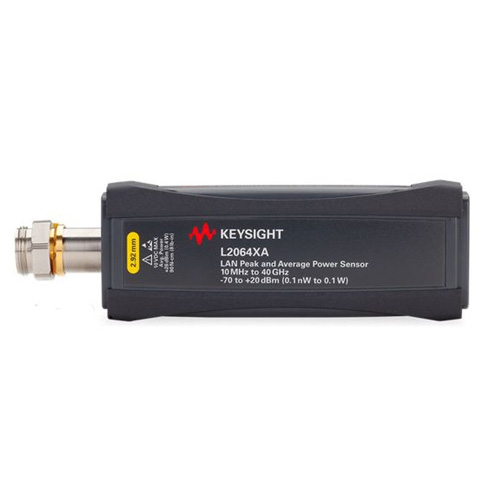

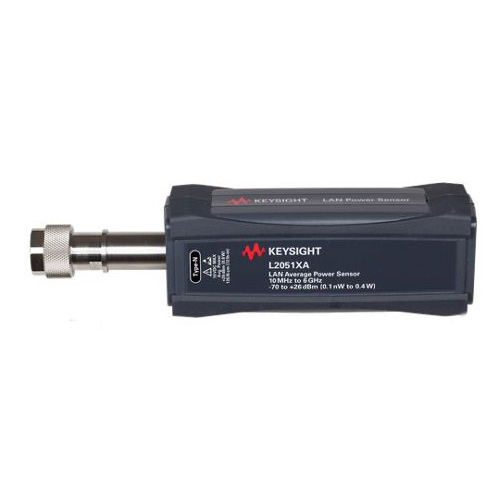

• встроенный измеритель мощности и поддержка внешних USB-датчиков мощности;

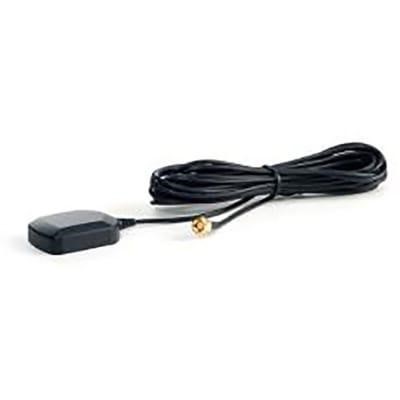

• опциональный GNSS/GPS;
• степень защиты IP53;
• автономная работа около 4 часов;
• LAN и USB для дистанционного управления и автоматизации измерений.

Область применения

• монтаж и обслуживание антенно-фидерных систем;
• поиск повреждений кабелей и линий передачи;
• измерение возвратных потерь, КСВН и потерь в кабеле;
• настройка и диагностика ВЧ-компонентов и трактов;
• измерение S-параметров;
• анализ спектра и радиочастотной обстановки;

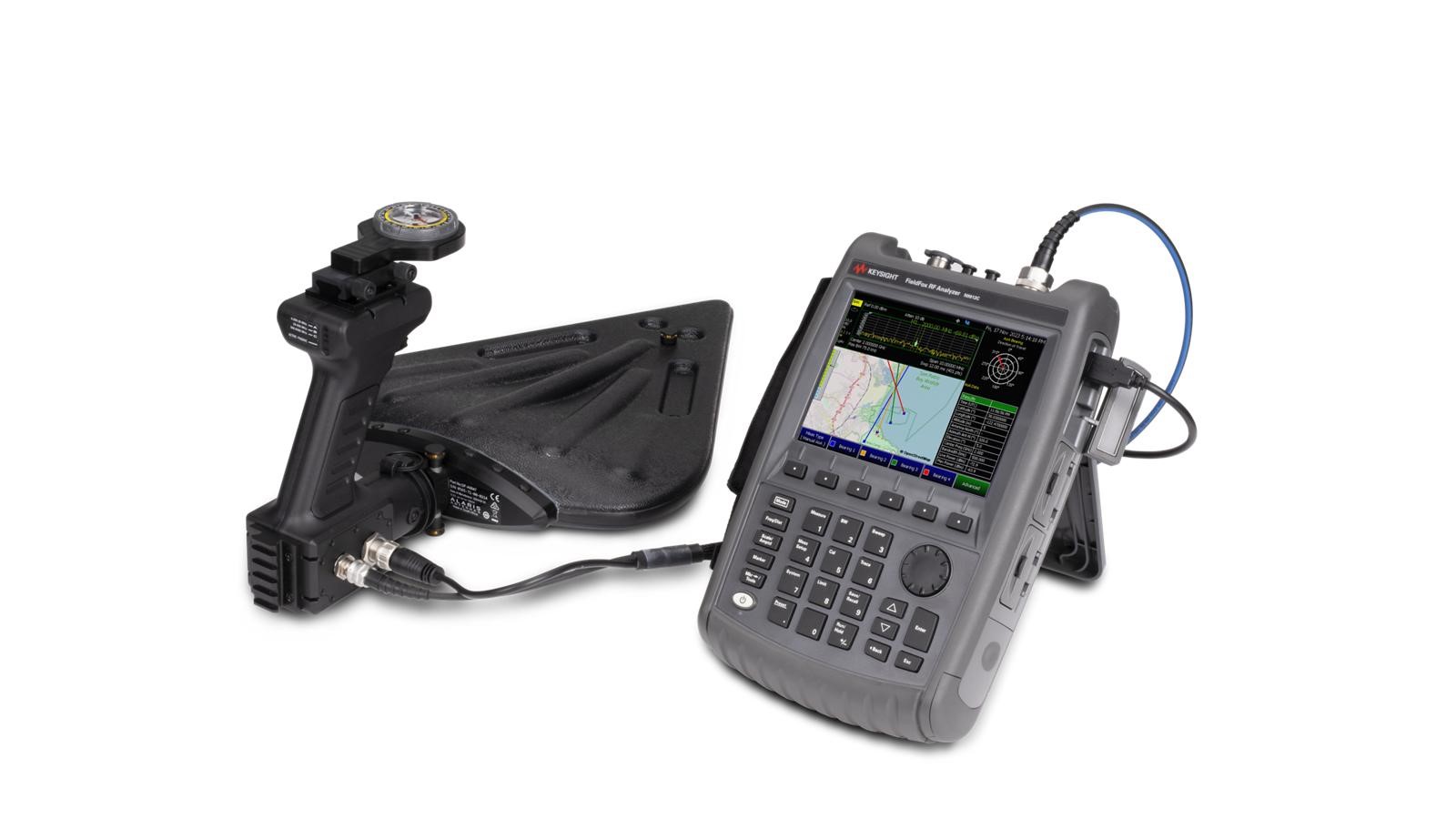

• поиск и локализация источников помех;
• обслуживание систем беспроводной связи;
• измерения LTE и 5G NR;

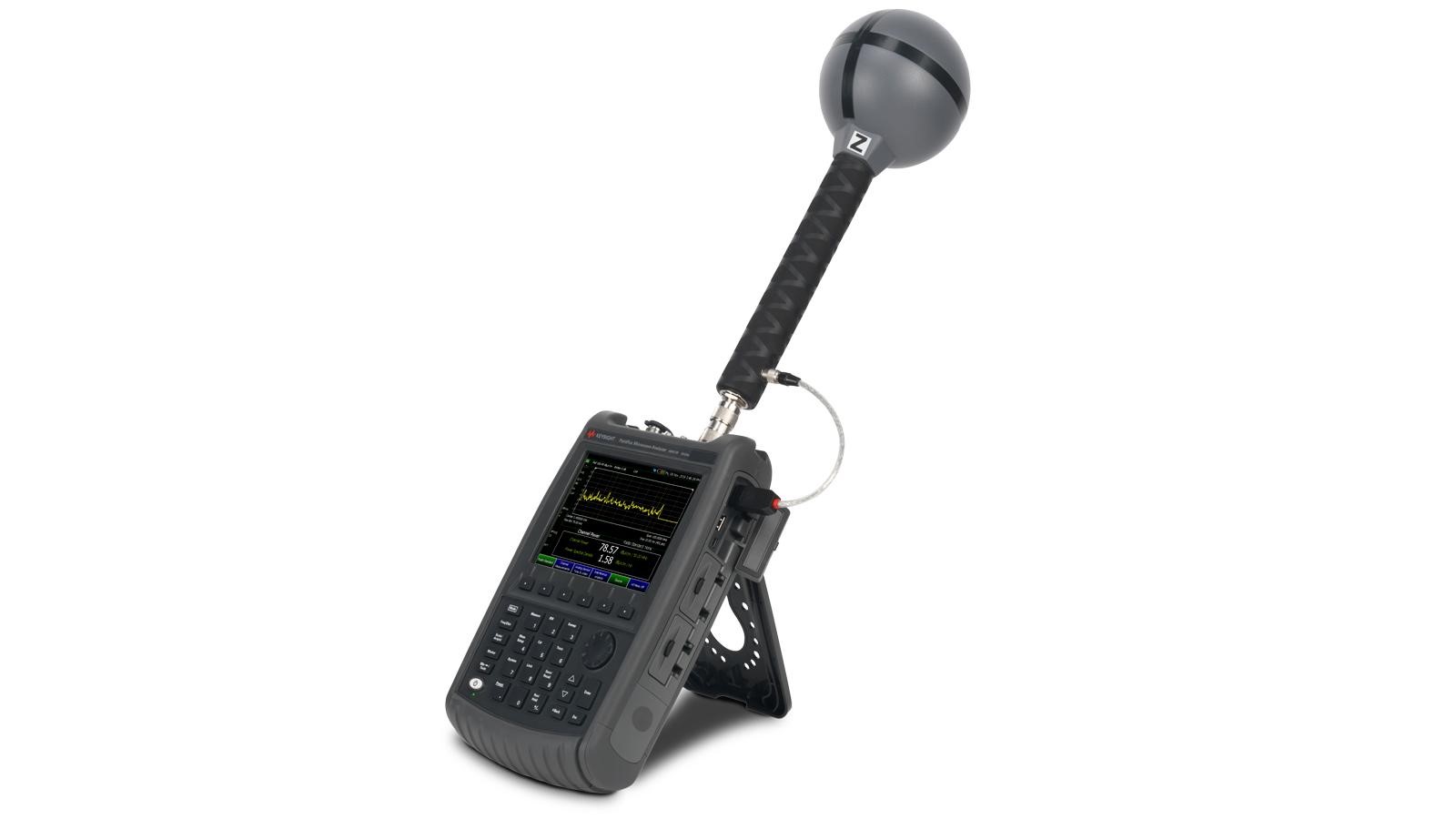

• измерения электромагнитных помех и электромагнитного поля;
• полевые измерения ВЧ-мощности.

Примечание

Анализатор кабелей и антенн входит в базовую конфигурацию N9913C.

Для векторного анализа цепей требуется опция 210. Полный двухпортовый анализ всех четырёх S-параметров требует опций 210 и 211.

Анализатор спектра активируется опцией 233, анализ спектра в реальном времени — опцией 350. Стандартная полоса анализа составляет 10 МГц; B04 расширяет её до 40 МГц, B10 — до 120 МГц.

Максимальная рабочая частота N9913C составляет 4 ГГц и не расширяется лицензиями. Внешние модули расширения частотного диапазона N9913C также не поддерживает.
