RTP134B — высокопроизводительный цифровой осциллограф серии RTP с четырьмя аналоговыми каналами и базовой полосой пропускания 13 ГГц. Прибор объединяет частоту дискретизации до 40 Гвыб/с и глубокую память, обеспечивая максимально точный анализ высокоскоростных цифровых интерфейсов и СВЧ-сигналов.
Модель оснащена встроенными средствами анализа джиттера, шумов, целостности сигнала, поддерживает real-time deembedding и широкий набор опций для тестирования современных протоколов передачи данных.
Особенности модели:
-

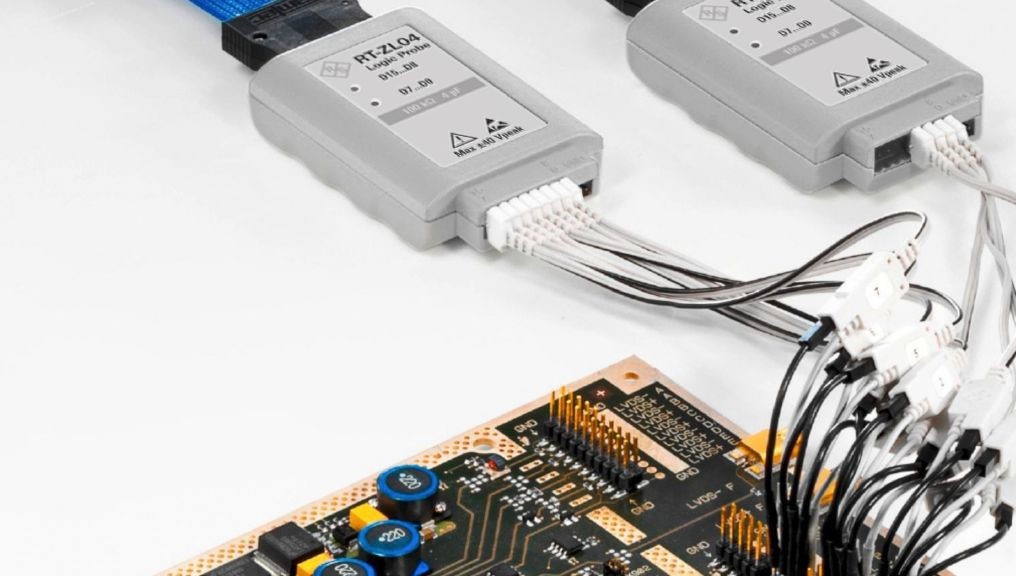

4 аналоговых канала, возможность расширения до 16 цифровых входов (MSO).
-
Базовая полоса пропускания — 13 ГГц, опционально расширяется до 16 ГГц.
-
Время нарастания фронта: ~ 34 пс.
-
Вертикальное разрешение: 8 бит стандартно, до 16 бит в режиме High Definition.
-

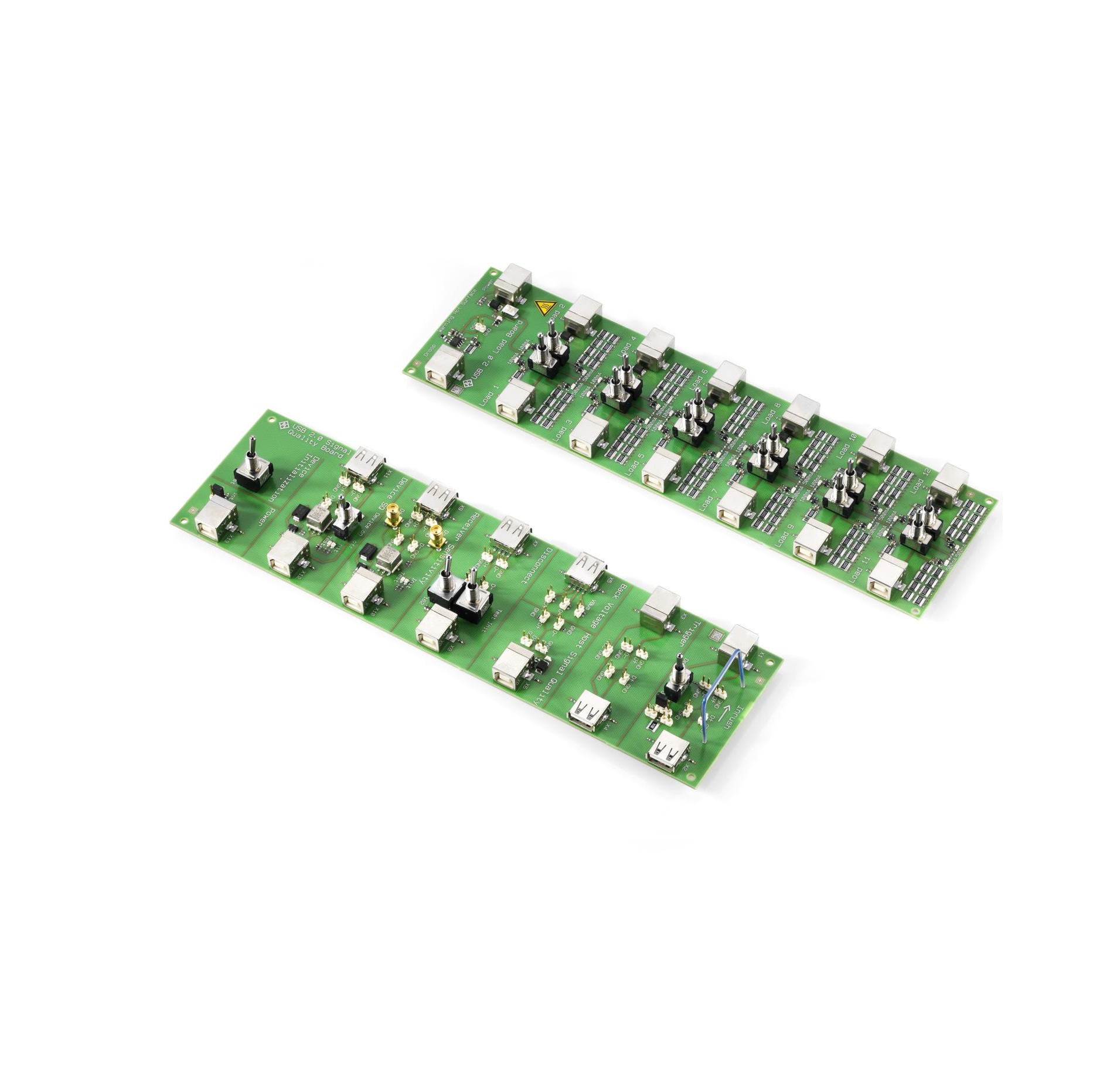

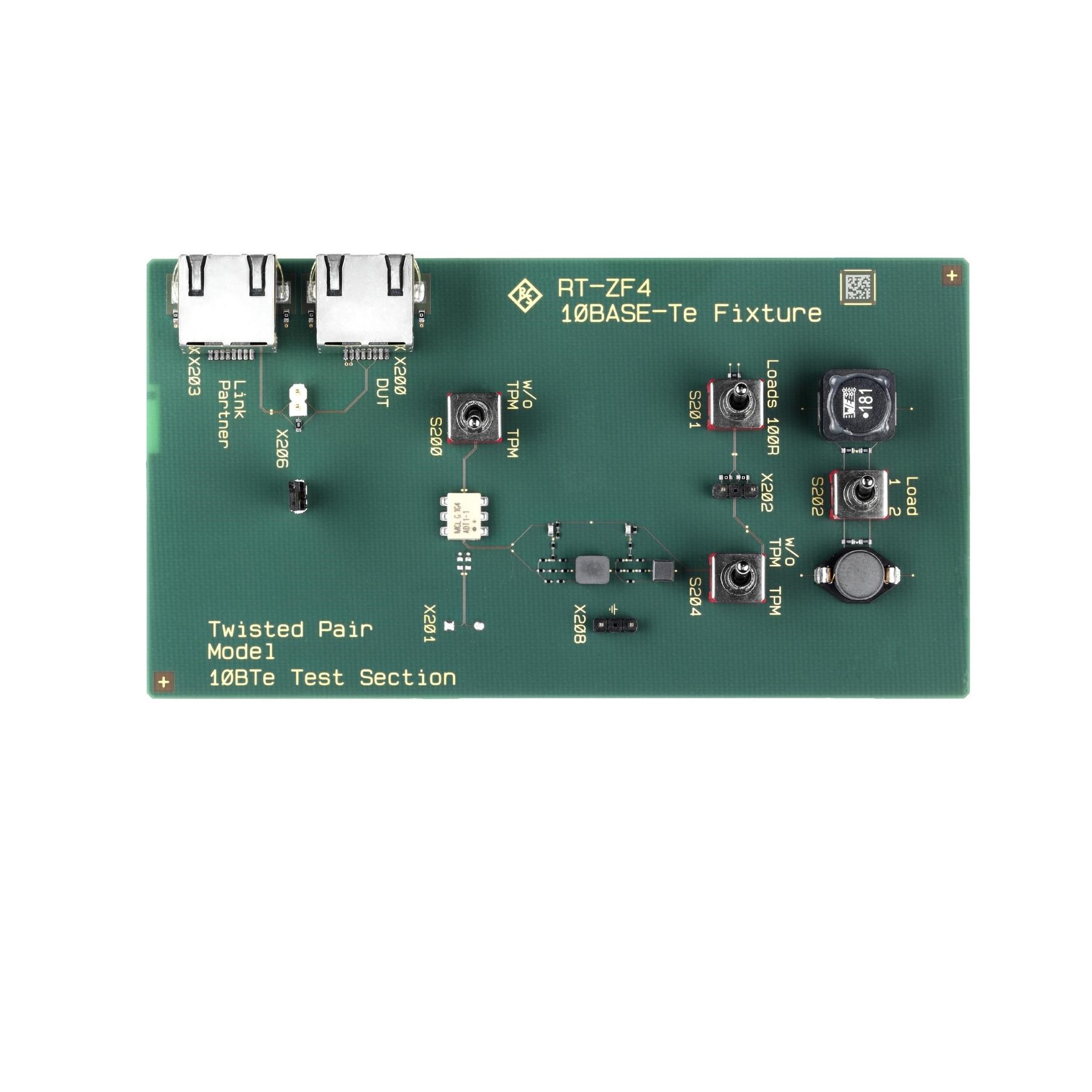

Поддержка протокольного анализа (PCIe Gen5, USB4, 400G Ethernet, MIPI и др.).
-
Расширенные функции анализа сигналов: TDR/TDT, Power analysis, Eye/Jitter/Noise analysis.
Области применения:
-
Разработка и сертификация высокоскоростных интерфейсов.
-
СВЧ-измерения, телекоммуникационные и радиотехнические системы.
-
Тестирование и отладка оборудования нового поколения.
-
Научные исследования в области передачи данных и связи.
| Параметр | Значение | |
| Система вертикального отклонения | ||
| аналоговые каналы; | 4 | |
| Цифровые каналы (опция) | 16 | |
| Полоса пропускания (-3 дБ) |
RTP044B; RTP064B; RTP084B; RTP134B; RTP164B |
4 ГГц 6 ГГц 8 ГГц 13 ГГц (2 канала в режиме с чередованием) 16 ГГц (2 канала в режиме с чередованием) |
| Входной импеданс | 50 Ом | |
| Входная чувствительность | При максимальной полосе пропускания во всех диапазонах | 50 Ом: от 2 мВ/дел до 1 В/дел |
| Система сбора данных | ||
| Частота дискретизации (в реальном масштабе времени) | R&S®RTP044B/064B/084B/134B/164B |
40 млрд отсчетов/с (2 канала в режиме с чередованием) 20 млрд отсчетов/с на каждом канале |
| Память для собранных данных | Стандартная конфигурация |
100 млн точек на 4 канала 400 млн точек на 1 канал |
| Макс. модернизация (опция RTP-B130) |
3 млрд точек на 4 канала 3 млрд точек на 2 канала или 1 канал |
|
| Макс. скорость сбора данных |
Непрерывный сбор и отображение данных, 2 канала 20 млрд отсчетов/с, 1 тыс точек, точечный режим |
> 750000 сигналов/с |
| Обработка в реальном времени | Дифференциальные вычисления сигналов | В режиме реального времени возможен расчет дифференциальных и синфазных сигналов от двух входных каналов; возможно использование в качестве источника сигнала запуска |
| Исключение цепей (опция) | Исключение цепей с учетом характеристик сигнального тракта в реальном масштабе времени на основе S-параметров | |
| Система горизонтального отклонения | ||
| Диапазон временной развертки | от 20 пс/дел до 10000 с/дел | |
| Погрешность (на момент поставки/калибровки) | OCXO-генератор в качестве стандарта, на момент поставки/калибровки | ±0,01 чнм |
| Во время межкалибровочного интервала | ±0,1 чнм | |
| Система запуска | ||
| Стандартные типы запуска | Все типы запуска при полной полосе пропускания; на основе исключения цепей в реальном масштабе времени (опция) | по фронту, по импульсу, по длительности, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по ТВ/видео, по сигналу последовательной шины (опция), высокоскоростной запуск по последовательному шаблону с CDR 16 Гбит/с (опция) |
| Зональный запуск (опция) |
Логическое объединение до 8 многоугольников; пересечение или не пересечение источником: измерительные каналы, спектр, математические функции |
|
| Чувствительность запуска | Задание гистерезиса системы запуска |
Автоматическая или ручная настройка от 0 до 5 дел |
| Общие данные | ||
| Габариты | Ш × В × Г | 441 мм × 285 мм × 316 мм |
| Масса | 18 кг | |
| Дисплей |
13,3-дюймовый цветной TFT-дисплей с емкостным сенсорным экраном, 1920 × 1080 пикселей (Full HD) |
|

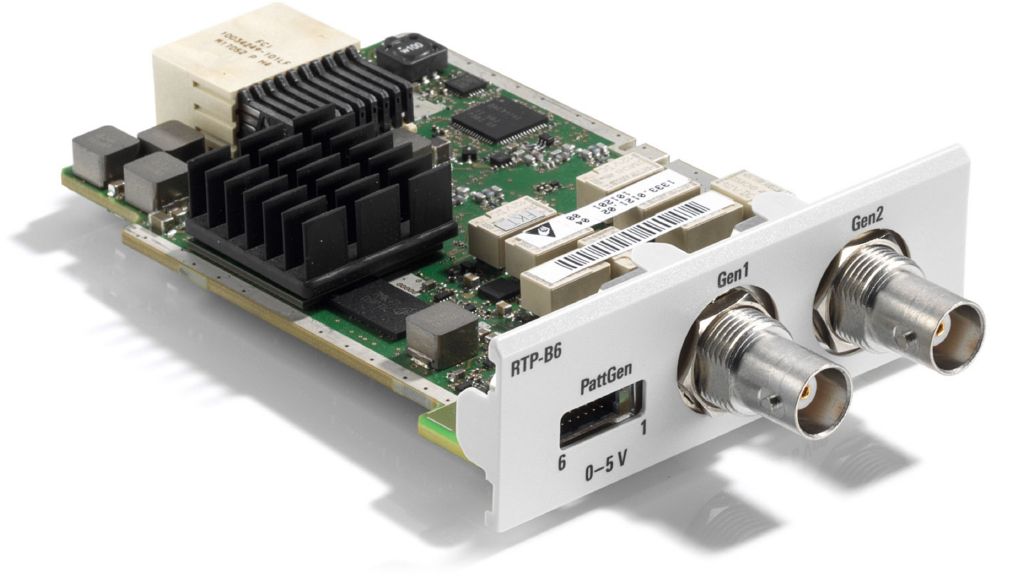

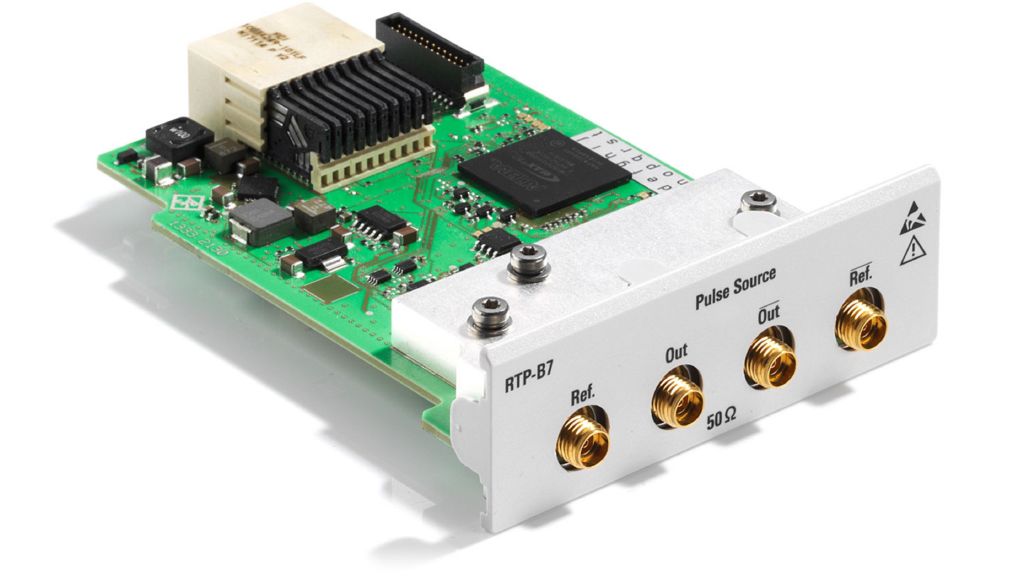

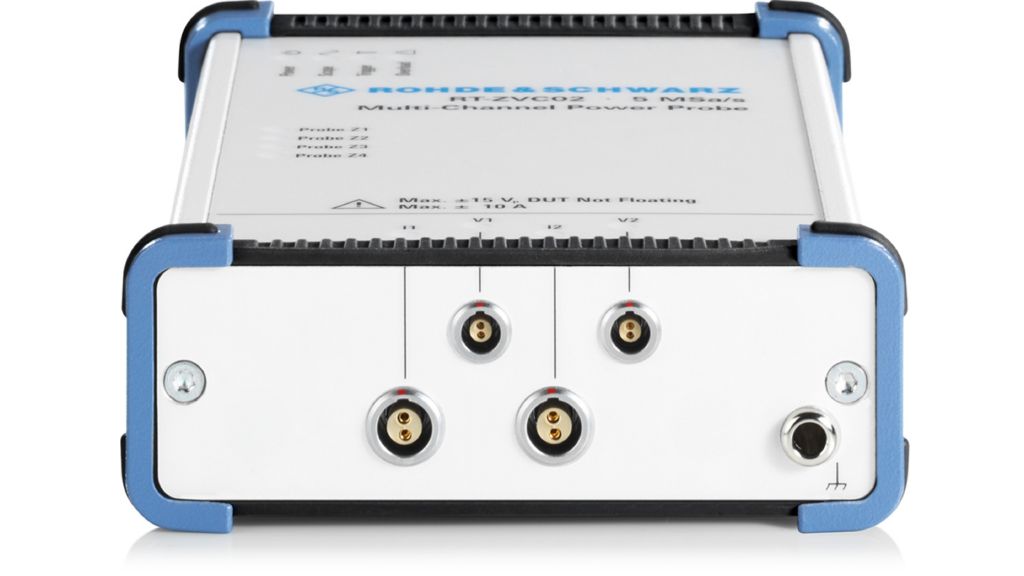

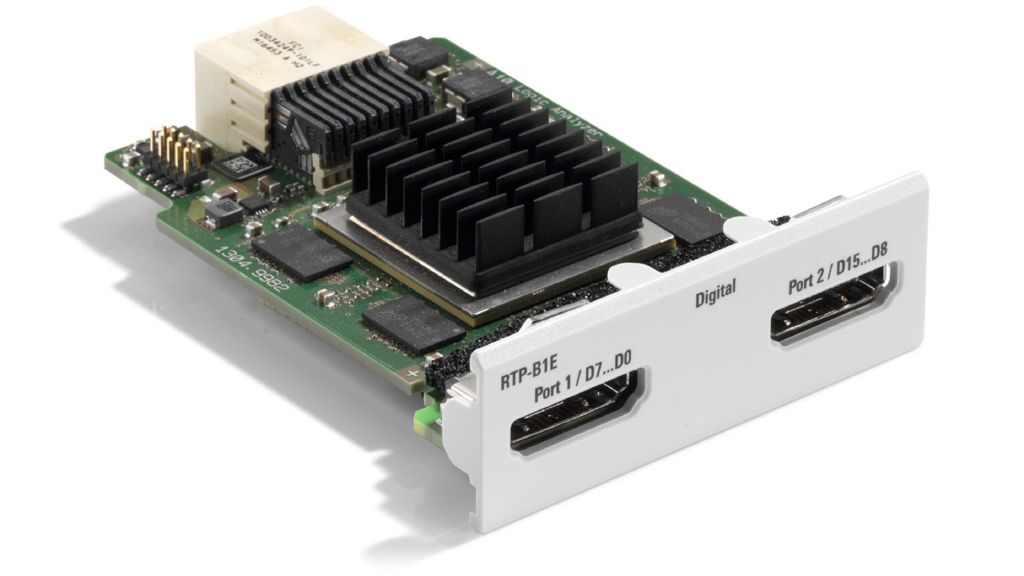

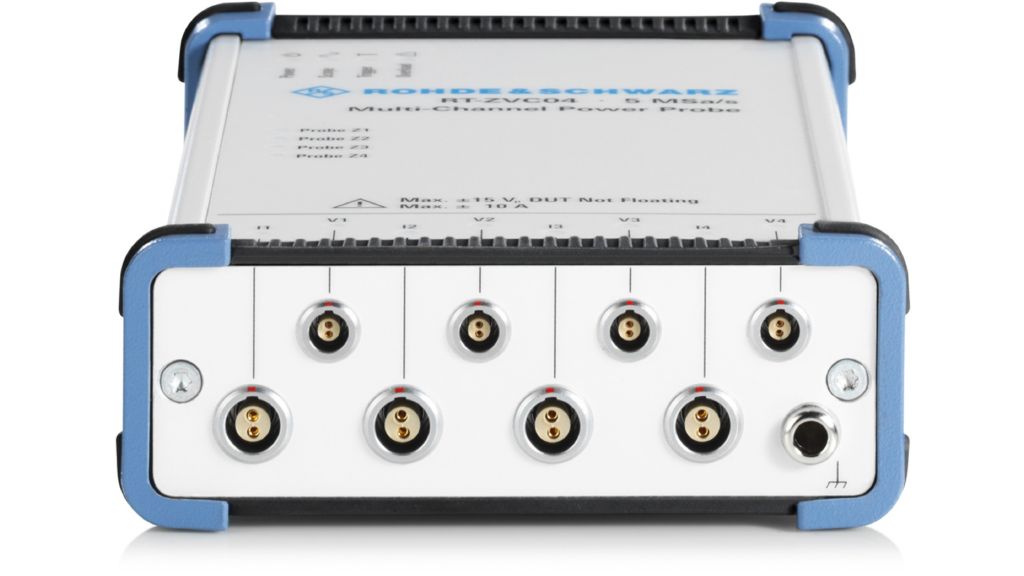

| Интерфейсы | LAN 1 Гбит/с, тип A: 4 × USB 3.1, тип B: 1 × USB 3.1, GPIB (стандарт), HDMI™ 2.0 и DP++ 1.3 для внешнего монитора, внешний запуск с интерфейсом активного пробника, выход сигнала запуска, вход опорного сигнала: от 1 МГц до 20 МГц, выход опорного сигнала: 10 МГц, 2 слота для опций с лицевой стороны, 2 слота для опций с обратной стороны для модернизации с помощью различных аппаратных опций (осциллограф смешанных сигналов (16 каналов, 400 МГц), RT-ZVC (4+4 прецизионные каналы напряжения и тока), 2-канальный генератор сигналов произвольной формы 100 МГц, дифференциальный импульсный источник 16 ГГц) | |
| Операционная система | Windows | |
-
Осциллограф RTP134B.
-

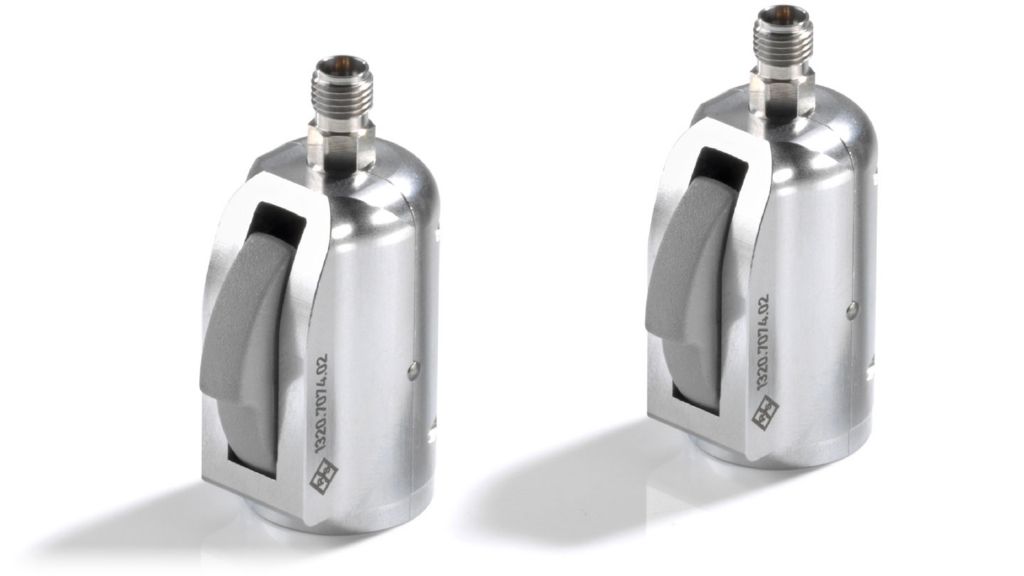

2 адаптера BNC–SMA (RT-ZA16).
-
Руководство по быстрому запуску.
-
Сетевой кабель.
