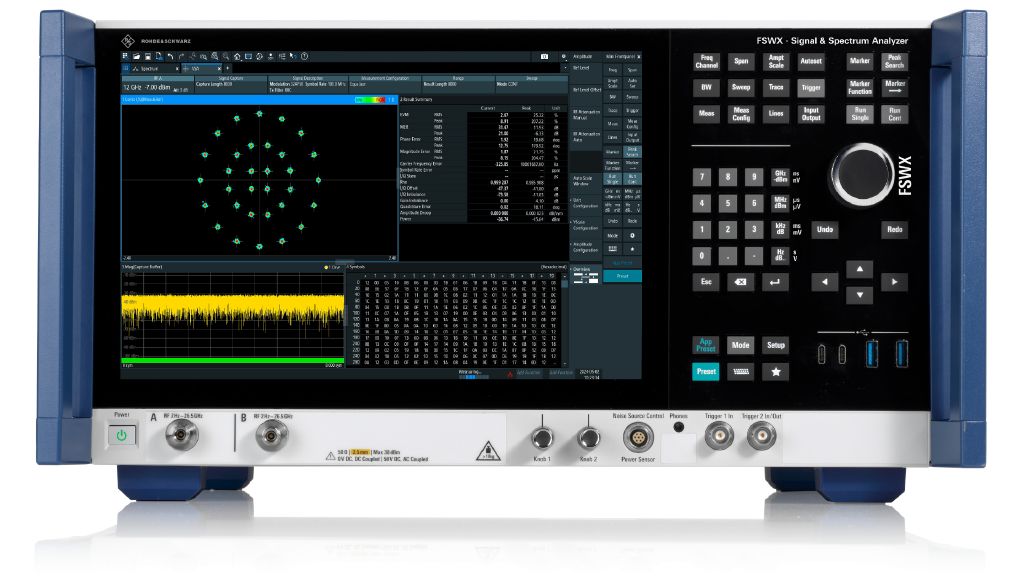

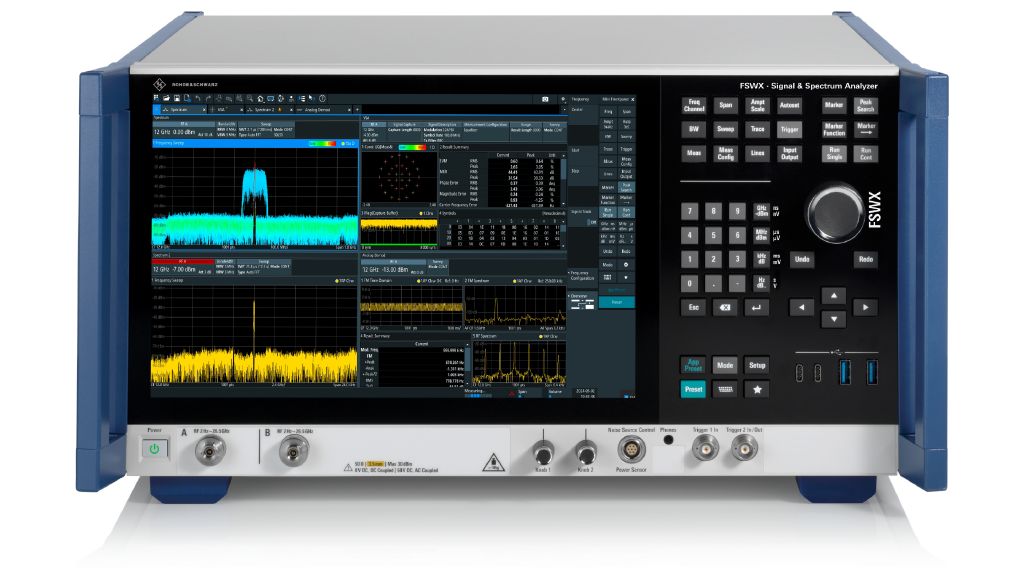

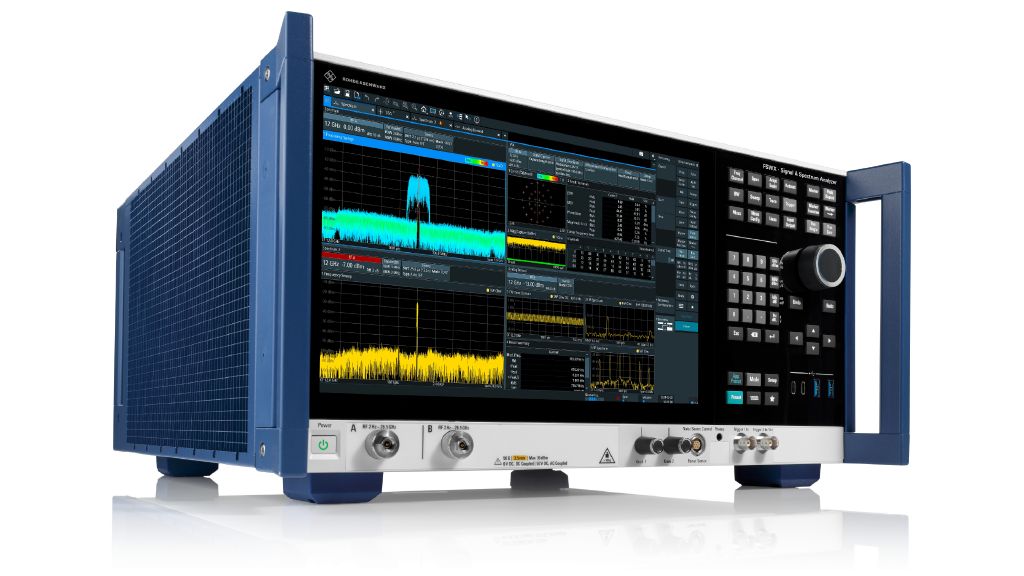

FSWX3026 — анализатор сигналов и спектра лабораторного класса, предназначенный для высокоточных измерений параметров радиочастотных и микроволновых сигналов в диапазоне частот от 2 Гц до 26,5 ГГц. Прибор реализует многотрактовую архитектуру измерительного приёмника с поддержкой перекрёстной корреляции (cross-correlation), что обеспечивает чрезвычайно низкий собственный уровень шума и высокую чувствительность при измерениях спектра, фазового шума, коэффициента шума и параметров цифровых сигналов.
Конфигурация с двумя независимыми RF-входами расширяет возможности анализа за счёт одновременного приёма двух сигналов и проведения корреляционных измерений. Такая архитектура позволяет выполнять синхронные измерения сигналов в двух каналах, анализировать взаимную фазовую стабильность источников, исследовать MIMO-системы связи и проводить корреляционные измерения шумовых параметров с повышенной точностью.
Платформа FSWX поддерживает широкий спектр измерительных приложений и аппаратных расширений, включая анализ I/Q-сигналов, векторный анализ модуляции, измерение фазового шума, коэффициента шума, параметров усилителей и современных стандартов беспроводной связи. Расширяемая полоса анализа сигналов до нескольких гигагерц позволяет исследовать широкополосные сигналы современных телекоммуникационных и радиолокационных систем.
Особенности и преимущества
• Частотный диапазон измерений от 2 Гц до 26,5 ГГц
• Два независимых RF-входа для синхронного анализа сигналов
• Многотрактовая архитектура приёмника с перекрёстной корреляцией
• Чрезвычайно низкий уровень собственного шума измерительного тракта
• Высокая чувствительность при измерении слабых сигналов
• Расширяемая полоса анализа сигналов до 4 ГГц
• Поддержка анализа I/Q-сигналов и сложных цифровых модуляций
• Возможность проведения корреляционных измерений между входами
• Масштабируемая аппаратная и программная архитектура платформы
• Высокая точность измерений в широком диапазоне частот
Область применения
• разработка и тестирование радиочастотных и СВЧ-устройств
• анализ сигналов современных систем беспроводной связи
• исследования фазового шума генераторов и синтезаторов частоты
• измерение коэффициента шума и параметров усилителей
• анализ широкополосных сигналов телекоммуникационных систем
• исследования синхронизации источников и многоканальных систем
• разработка и тестирование MIMO-систем связи
• лабораторные и производственные измерения РЧ-трактов
| Параметр | Значение |
|---|---|
| Наименование | FSWX3026 |
| Тип прибора | Анализатор сигналов и спектра |
| Конфигурация | 2 RF-канала |
| Номер заказа | 1348.0000.22 |
| Архитектура измерительного тракта | многотрактовая архитектура с перекрёстной корреляцией |
| Поддержка cross-correlation | да |
| Частотный диапазон (DC coupling) | 2 Гц … 26,5 ГГц |
| Частотный диапазон (AC coupling) | 10 МГц … 26,5 ГГц |
| Базовая полоса анализа сигнала | 40 МГц |
| Максимальная полоса анализа сигнала | до 4 ГГц |
| Частота дискретизации I/Q | до 5 ГГц |
| Длина записи I/Q (стандарт) | до 130 Msample |
| Длина записи I/Q (расширенная CPU) | до 500 Msample |
| Разрядность I/Q | 32 бит |
| RBW | 1 Гц … 10 МГц |
| VBW | 1 Гц … 10 МГц |
| Channel filters | 100 Гц … 10 МГц |
| Shape factor (60 дБ : 3 дБ) | <5 |
| Погрешность RBW | <3 % |
| Sweep time (span = 0 Hz) | 1 мкс … 16000 с |
| Sweep time (span ≥ 10 Hz) | 3 мкс … 16000 с |
| Точность sweep time | ±0,1 % |
| Количество точек свипа | 101 … 100001 |
| Разрешение частотомера | 0,001 Гц |
| Начальная точность опорной частоты | ±1×10⁻⁸ |
| Старение опорной частоты | ±1×10⁻⁷ / год |
| Старение OCXO | ±3×10⁻⁸ / год |
| Фазовый шум (1 ГГц, 10 Гц offset) | –80 дБн/Гц |
| Фазовый шум (1 ГГц, 100 Гц offset) | –112 дБн/Гц |
| Фазовый шум (1 ГГц, 1 кГц offset) | < –127 дБн/Гц |
| Фазовый шум (1 ГГц, 10 кГц offset) | < –135 дБн/Гц |
| Фазовый шум (1 ГГц, 100 кГц offset) | < –138 дБн/Гц |
| Фазовый шум (1 ГГц, 1 МГц offset) | < –143 дБн/Гц |
| Фазовый шум (1 ГГц, 10 МГц offset) | –149 дБн/Гц |
| DANL с предусилителем | тип. –169 дБм |
| Минимальный уровень шума при cross-correlation | тип. –174 дБм/Гц |
| Диапазон reference level | –130 … +30 дБм |
| Шаг reference level | 0,01 дБ |
| RF attenuation | 0 … 82 дБ |
| Шаг аттенюатора | 1 дБ |
| Максимальный входной уровень CW | +30 дБм |
| Максимальное импульсное напряжение | 50 В |
| Входной импеданс | 50 Ом |
| RF разъём | 2.4 mm male |
| TOI | тип. +27 дБм |
| SHI | тип. +70 дБм |
| Количество трасс | 6 |
| Детекторы | auto peak, max peak, min peak, RMS, average, sample |

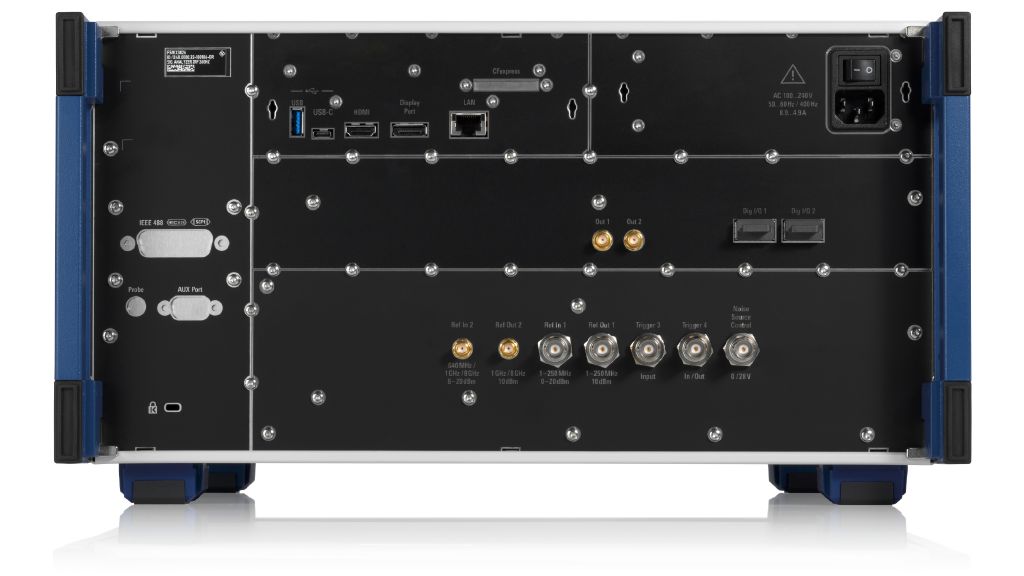

| Интерфейсы USB | 3 × USB-A 3.1, 3 × USB-C 3.1 |
| LAN | 10/100/1000/10G Ethernet |
| GPIB | через опцию FSW3-B5 |
| Интерфейс монитора | DisplayPort |
| Trigger / Gate | 2 входа + 2 программируемых I/O |
| Ref input | 10 / 100 МГц |
| Ref output | 10 / 100 МГц |
| Дисплей | 12,1″ сенсорный |
| Разрешение дисплея | 1280 × 800 |
| Внутренний накопитель | SSD ≥128 ГБ |
| Операционная система | Linux |
| Рабочая температура | +5 … +40 °C |
| Температура хранения | –40 … +70 °C |
| Допустимая влажность | до 90 % без конденсации |
| Максимальная высота эксплуатации | 4600 м |
| Напряжение питания | 100–240 В AC |
| Частота сети | 50–60 Гц |
| Потребляемая мощность | до 730 Вт |
| Потребление standby | ~15 Вт |
| RF адаптеры | 2 × 2.4 mm female-female |
| Обязательное штатное оснащение | FSW3-B20D, FSW3-B113D, FSW3-B114D |
| Обязательная опция для конфигурации 2 RF | FSW32-B15X |
| Рекомендуемый межкалибровочный интервал | 1 год |
Основной прибор
• анализатор сигналов и спектра FSWX3026 (конфигурация 2 RF-канала)
• встроенный твердотельный накопитель (SSD)
• стандартный температурный диапазон эксплуатации
• стандартная вычислительная платформа прибора
• RF-адаптеры 2.4 mm female-female — по одному на каждый RF-канал (2 шт.)
Интерфейсы и управление
• LAN интерфейс управления
• USB интерфейсы для подключения периферии и носителей данных
• DisplayPort для подключения внешнего монитора
Документация и программное обеспечение
• предустановленное системное программное обеспечение анализатора
• руководство пользователя и техническая документация (электронный формат)
Питание
• сетевой кабель питания
• встроенный блок питания
