FSW85 — анализатор сигналов и спектра лабораторного класса, предназначенный для высокоточных измерений параметров радиочастотных, микроволновых и миллиметровых сигналов в диапазоне частот от 2 Гц до 85 ГГц. Прибор реализует высоколинейную приёмную архитектуру, обеспечивающую широкий динамический диапазон, низкий уровень фазового шума и высокую чувствительность измерений.
Максимальный диапазон частот до 85 ГГц ориентирован на задачи миллиметрового диапазона и перспективных систем связи, включая 5G NR FR2, радиолокационные системы, исследование высокочастотных компонентов и разработку устройств следующего поколения. При использовании внешних гармонических смесителей возможно расширение диапазона измерений в субтерагерцевую область.
Платформа поддерживает расширение функциональности за счёт аппаратных и программных опций, включая анализ I/Q-сигналов, векторный анализ модуляции, измерение фазового шума, коэффициента шума и анализ современных стандартов беспроводной связи. Расширяемая полоса анализа сигналов и поддержка режима реального времени позволяют работать с широкополосными и сложными сигналами.
Особенности и преимущества
• Частотный диапазон: от 2 Гц до 85 ГГц
• Один RF-вход с высоким динамическим диапазоном
• Низкий уровень фазового шума
• Высокая чувствительность измерительного тракта
• Масштабируемая полоса анализа сигналов
• Поддержка анализа I/Q-сигналов (опции)
• Векторный анализ цифровых модуляций (опции)
• Измерение фазового шума и коэффициента шума (опции)

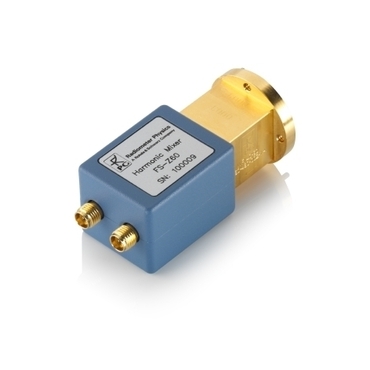

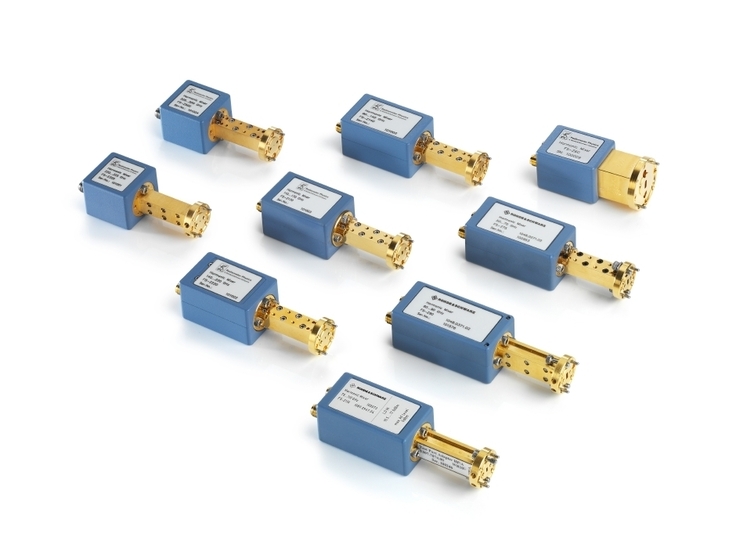

• Поддержка работы с внешними гармоническими смесителями
• Масштабируемая аппаратная и программная архитектура
Область применения
• измерение параметров усилителей, смесителей и генераторов
• анализ сигналов в диапазоне 5G NR FR2 и выше
• тестирование радиолокационных систем
• анализ спектра и параметров сигналов
• лабораторные исследования и квалификационные испытания
| Параметр | FSW85 |
|---|---|
| Тип прибора | Анализатор сигналов и спектра |
| Подтип прибора | Векторный |
| Количество RF-входов | 1 |
| Частотный диапазон | 2 Гц – 85 ГГц |
| Частотный диапазон (AC coupling) | 10 МГц – 85 ГГц |
| Разрешение установки частоты | 0,01 Гц |
| Входной разъём | 3.5 мм, 50 Ом |
| Импеданс входа | 50 Ом |
| Входная развязка | DC / AC |
| Максимальный входной уровень, RF attenuation = 0 dB | 20 дБм |
| Максимальный входной уровень, RF attenuation ≥ 10 dB | 30 дБм |
| Максимальное DC напряжение (AC coupled) | 50 В |
| Максимальное DC напряжение (DC coupled) | 0 В |
| Аттенюатор | RF 5 дБ / IF 1 дБ |
| Полоса анализа (базовая) | 28 МГц |
| Полоса анализа (опции) | до 8,3 ГГц |
| Полоса анализа в реальном времени | до 800 МГц |
| RBW | 1 Гц – 10 МГц |
| RBW (расширение) | до 80 МГц |
| VBW | 1 Гц – 10 МГц |
| Trace points | 101 – 100001 |
| Динамический диапазон | ≥110 дБ |
| DANL без предусилителя | до −156…−159 дБм |
| DANL с предусилителем | до −169 дБм |
| Фазовый шум (1 ГГц, 10 кГц) | ≤ −136 дБн/Гц |
| TOI (тип.) | до +30 дБм |
| Погрешность уровня | ±0,3…±0,5 дБ |
| Интерфейсы управления | LAN, USB, HiSLIP |
| Дисплей | 12,1" |
| Питание | 100–240 В AC |
| Габариты | 462 × 240 × 504 мм |
| Масса | 22,4 кг |
• сетевой кабель питания
• комплект документации
• адаптер 3.5 мм (APC3.5-совместимый), розетка–розетка
• установленное базовое программное обеспечение
