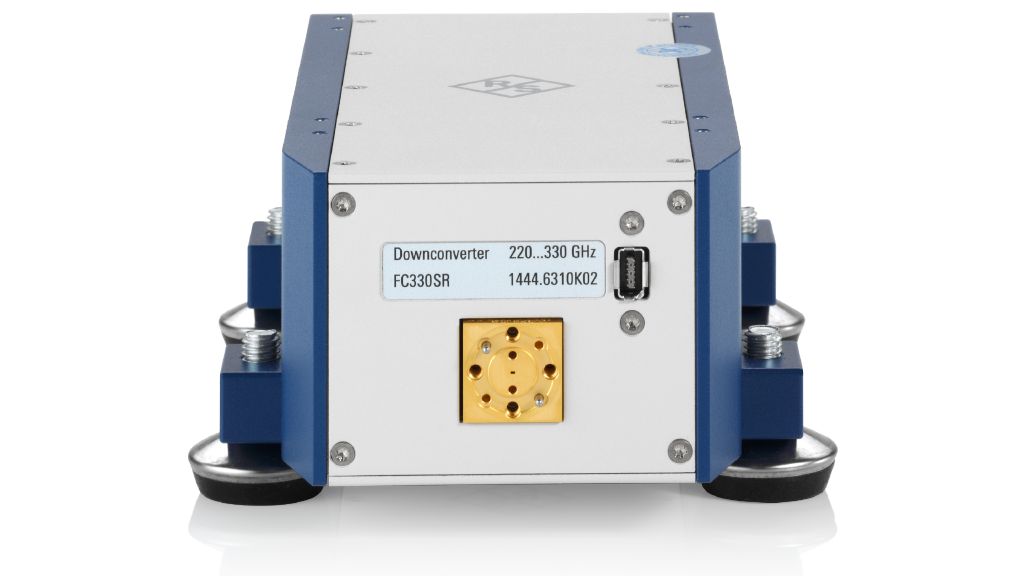

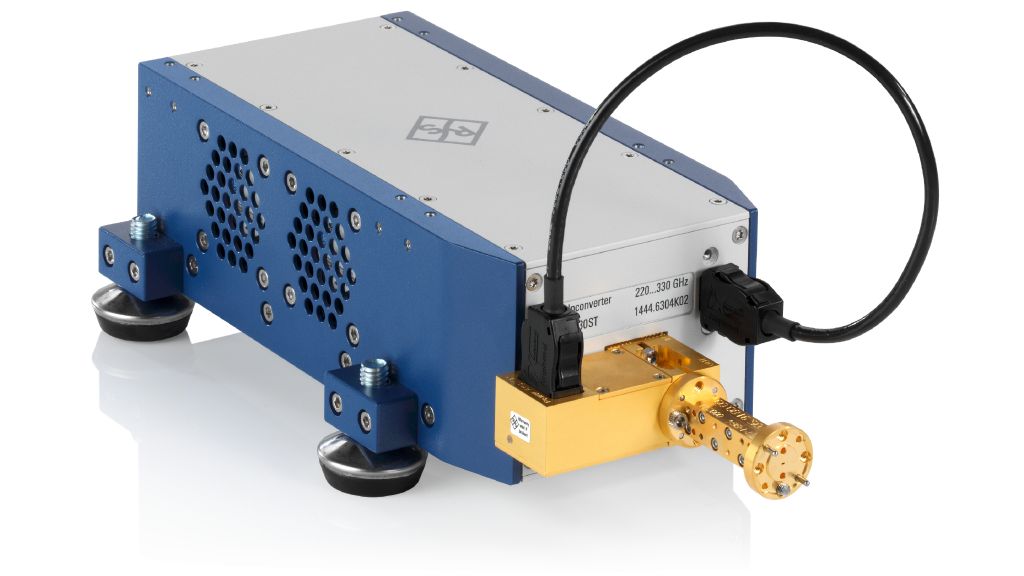

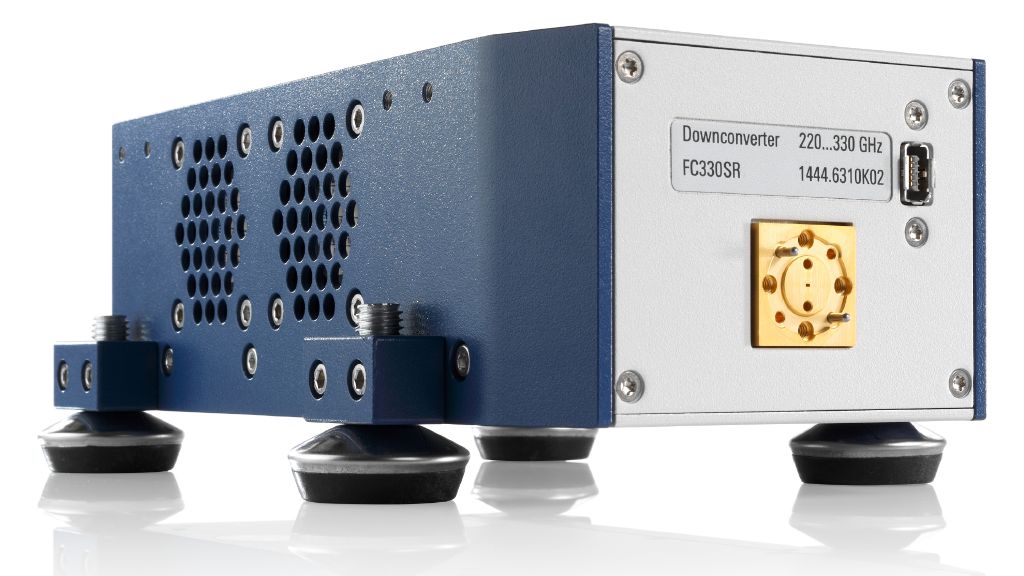

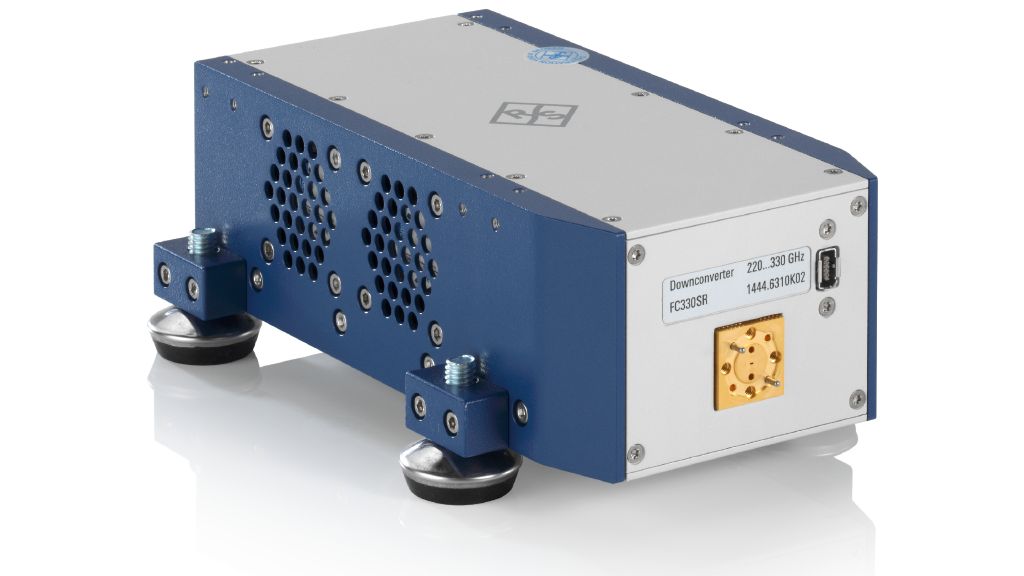

FC330SR — внешний частотный преобразователь, предназначенный для расширения диапазона анализаторов спектра серии FSW в субтерагерцовый диапазон до 330 ГГц с сохранением высокой точности измерений.

R&S FC330SR реализует прямое преобразование частоты сигналов диапазона 220…330 ГГц в диапазон, доступный анализатору спектра, с использованием внешнего гетеродинного сигнала и синхронизации с базовым прибором.

Устройство является частью mmWave / sub-THz измерительного тракта и применяется совместно с анализаторами спектра Rohde & Schwarz для высокоточных измерений сигналов сверхвысоких частот.

Ключевые характеристики

• диапазон входных частот: 220 ГГц – 330 ГГц

• тип: внешний downconverter (частотный понижающий преобразователь)

• принцип работы: субгармоническое преобразование (harmonic mixing architecture)

• интерфейс входа: волноводный (sub-THz диапазон)

• выход: промежуточная частота (IF) на анализатор

• высокая чувствительность и динамический диапазон

• оптимизирован для работы с анализаторами серии FSW

Ключевые условия эксплуатации

• устройство работает как внешний частотный преобразователь в составе измерительной системы

• требуется:

  • синхронизация с анализатором спектра

  • подача LO сигнала (локального гетеродина)

• используется в составе:

  • mmWave frontend решений

  • систем расширения диапазона FSW

• самостоятельно (без анализатора и соответствующей конфигурации) не функционирует

Совместимость

• анализаторы спектра серии FSW

• применяется в конфигурациях с:

  • внешними смесителями

  • mmWave расширениями диапазона

  • высокочастотными измерительными стендами

Область применения

• исследования в диапазоне sub-THz / D-band

• разработка 6G и beyond 5G систем

• радиофизика и научные исследования

• тестирование компонентов mmWave и THz диапазона

Конструктивные особенности

• компактный внешний модуль

• прецизионный волноводный вход

• оптимизация под минимальные потери преобразования

• высокая повторяемость измерений
