RTC1002 + RTC-B221 rohde&Schwarz 1335.7500P12 осциллограф, 100 МГц, 2 канала

Наименование на английском

Oscilloscope, 100 MHz, 2 channels

Бренд

Серия

RTC1000

Артикул

1335.7500P12

В корзину

Задать вопрос

Под заказ

Цены на сайте не являются публичной офертой и носят информационный характер и могут изменяться при оформлении заказа

RTC1002 + RTC-B221 — 2-канальный цифровой осциллограф серии RTC1000 с полосой пропускания 100 МГц, предназначенный для измерений, анализа и отладки аналоговых и цифровых электронных устройств. Конфигурация построена на базе осциллографа RTC1002 и включает программную опцию RTC-B221, расширяющую полосу пропускания с 50 до 100 МГц.

Прибор обеспечивает частоту дискретизации до 2 Гвыб/с в режиме объединения каналов и глубину памяти до 2 Мточек. Такое сочетание параметров позволяет выполнять анализ импульсных процессов, цифровых интерфейсов, аналоговых трактов и сигналов встроенных электронных систем.

Осциллограф объединяет функции генератора сигналов и шаблонов, цифрового вольтметра, частотомера, тестера компонентов, анализатора спектра на основе БПФ и системы масочного тестирования. Для анализа сигналов доступны автоматические измерения, математическая обработка осциллограмм и функция QuickView для быстрого отображения основных параметров сигнала.

Функциональность прибора может быть дополнительно расширена за счёт подключения 8-канального логического анализатора и установки программных опций декодирования последовательных интерфейсов I²C, SPI, UART/RS-232/RS-422/RS-485, CAN и LIN. Для интеграции в измерительные системы предусмотрены интерфейсы USB и LAN.

Особенности и преимущества

Полоса пропускания 100 МГц
2 аналоговых канала
Частота дискретизации до 2 Гвыб/с
Глубина памяти до 2 Мточек
Генератор сигналов и шаблонов в стандартной поставке
Частота обновления до 10 000 осциллограмм/с
Функция быстрого анализа сигналов QuickView
Встроенный цифровой вольтметр
Встроенный частотомер
Тестер компонентов
БПФ с длиной преобразования до 128 тыс. точек
Масочное тестирование сигналов

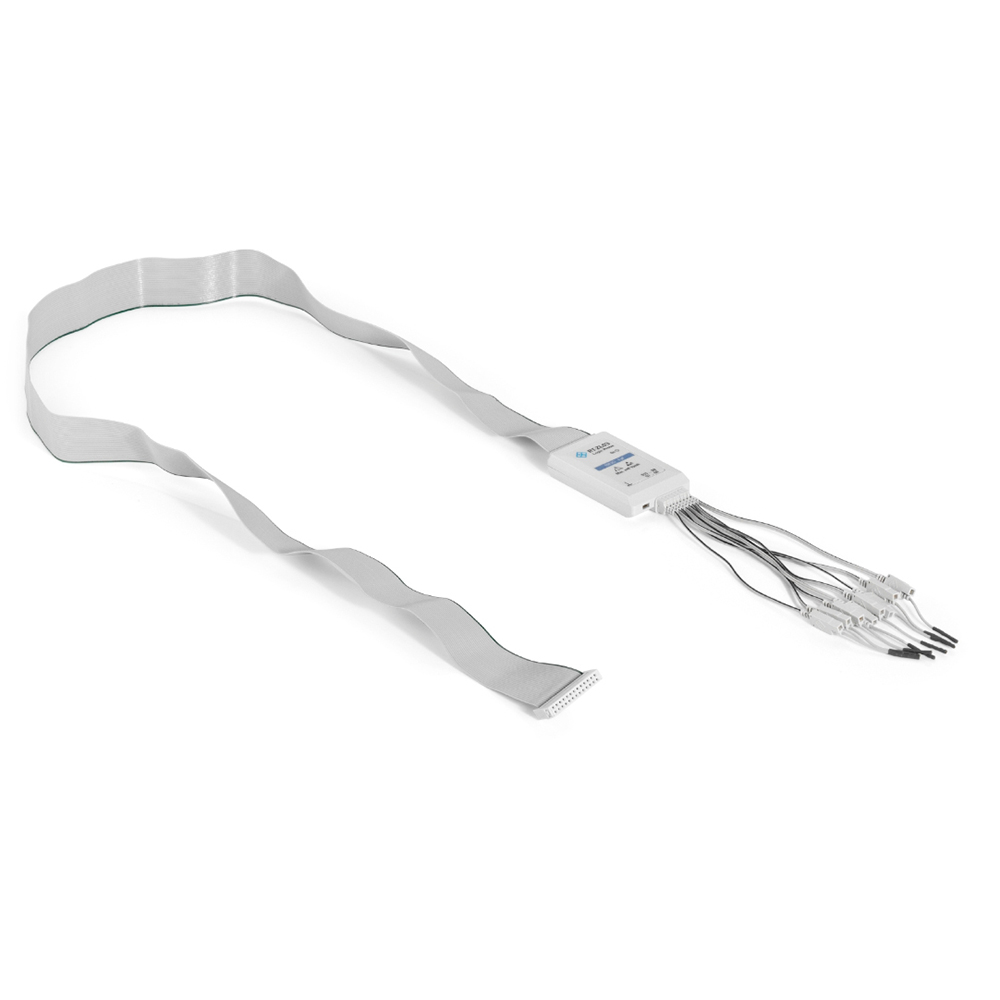

Поддержка 8-канального логического анализатора при установке опции RTC-B1
Поддержка запуска и декодирования последовательных интерфейсов при установке соответствующих опций
Интерфейсы USB и LAN

Область применения

Разработка и отладка встроенных систем
Анализ аналоговых и цифровых сигналов
Исследование временных параметров электронных схем
Диагностика интерфейсов I²C, SPI, UART, CAN и LIN
Разработка и тестирование микроконтроллерных устройств
Проверка прототипов электронных устройств
Сервисное обслуживание и ремонт электронной аппаратуры
Производственный контроль электронных модулей и узлов
Учебные и лабораторные работы

Примечание

Конфигурация включает программную опцию RTC-B221, расширяющую полосу пропускания осциллографа RTC1002 до 100 МГц.
Для работы в режиме логического анализатора требуется опция RTC-B1.
Функции запуска и декодирования последовательных интерфейсов доступны при установке опций RTC-K1, RTC-K2 и RTC-K3.

Подтип прибора

цифровой

Количество аналоговых каналов

Частотный диапазон до

100 МГц

Частотный диапазон до (макс. опция)

300 МГц

Макс. глубина памяти/длина записи

2 Мточек

Макс. глубина памяти/длина записи (макс. опция)

2 Мточек

Макс. частота дискретизации

2 Гвыб/с

АЦП

8 бит

Характеристики

Система вертикального отклонения
Количество каналов	2
Полоса пропускания (–3 дБ)	100 МГц
Время нарастания (расчетное)	3,5 нс
Входной импеданс	1 MΩ ± 2 % \|\| 14 пФ ± 2 пФ
Входная чувствительность при максимальной полосе пропускания во всех диапазонах	от 1 мВ/дел до 10 В/дел
Точность усиления по постоянному напряжению	смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки
Входная чувствительность во всех диапазонах	3%
Система сбора данных
Максимальная частота дискретизации (в реальном масштабе времени)	1 млрд отсчетов/с; 2 млрд отсчетов с перемежением
Память для собранных данных	1 млн отсчетов; 2 млн отсчетов с перемежением
Система горизонтального отклонения
Диапазон временной развертки	от 1 нс/дел до 100 с/дел
Система запуска
Типы запуска (базовая модель)	по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту
Опция	I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Функции анализа и измерений
Функция быстрого вывода QuickView	размах напряжения, положительный/отрицательный пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота
Автоматизированные измерения	длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положительный/отрицательный выброс, длительность импульса, коэффициент заполнения±, время нарастания/спада, задержка, фаза
Математические операции с сигналом	сложение, вычитание, умножение, деление, БПФ
Опция MSO
Цифровые каналы	8 (1 логический пробник)
Частота дискретизации	1 млрд отсчетов/с
Память для собранных данных	1 млн отсчетов
Опция генератора сигналов
Разрешающая способность, частота дискретизации	8 бит, 978 тыс. отсчетов/с
Амплитуда (высокое-Z; 50 Ω)	от 60 мВ до 6 В (V размах ); от 30 мВ до 3 В (V размах )
Постоянное амплитудное смещение (синусоидальный)	От 0,1 Гц до 50 кГц
Импульсный/прямоугольный и пилообразный/треугольный	От 0,1 Гц до 10 кГц
Опция 4-разрядного генератора цифровых последовательностей (шаблонов)
Интервал дискретизации	от 20 нс до 42 с, выше/ниже
Объем памяти	2048 отсчетов
4-разрядный счетчик (частота)	От 100 мГц до 50 МГц
Меандр (частота)	От 1 мГц до 500 кГц
Цифровой вольтметр
Измерения (постоянный ток, СКЗ переменного + постоянного тока, СКЗ переменного тока разрешение)	до 3 разрядов
Частотомер
Разрешение	6 разрядов
Общие данные
Экран	6,5", цветной VGA-дисплей (640 × 480 пикселей)
Интерфейсы	1 x USB-хост, USB-устройство, локальная сеть
Акустический шум	30,4 дБ(A)
Габариты (Ш × В × Г)	285 мм × 175 мм × 140 мм (11,22" × 6,89" × 5,51" )
Масса	1,7 кг (3,75 фунта)
