MXO44-245 rohde&Schwarz 1335.5050P05 осциллограф, 500 МГц, 4 канала
Rohde & Schwarz MXO44-245 — 4-канальный цифровой осциллограф серии MXO 4 с полосой пропускания 500 МГц для разработки, отладки и верификации электронных устройств, анализа аналоговых и цифровых сигналов, переходных процессов и редких событий.
Архитектура MXO-EP объединяет 12-битный АЦП, глубокую память и скорость обновления более 4,5 млн осциллограмм/с. Цифровая система запуска с минимальным временем перевооружения менее 21 нс поддерживает зональный и последовательный A/B/R-запуск для поиска аномалий в сигналах.
Максимальная частота дискретизации составляет 5 Гвыб/с на двух аналоговых каналах и 2,5 Гвыб/с на четырёх. Расчётное время нарастания для полосы 500 МГц — менее 700 пс. Режим High Definition повышает числовое разрешение до 18 бит в зависимости от полосы цифровой фильтрации. Стандартная глубина памяти достигает 400 Мточек при однократном захвате на четырёх активных каналах; опция MXO4-B108 увеличивает её до 800 Мточек при двух активных каналах.
Прибор поддерживает анализ во временной и частотной областях, автоматические и курсорные измерения, математическую обработку, History и сегментированную память. Функциональность расширяется 16 цифровыми каналами, двухканальным генератором сигналов произвольной формы, анализом последовательных интерфейсов, джиттера, источников питания, частотных характеристик и импеданса. Доступно программное расширение полосы пропускания до 1 ГГц и 1,5 ГГц.
Особенности и преимущества
- 4 аналоговых канала, полоса пропускания 500 МГц.
- 12-битный АЦП, до 18 бит в режиме High Definition.
- До 5 Гвыб/с на двух каналах и 2,5 Гвыб/с на четырёх.
- Скорость обновления более 4,5 млн осциллограмм/с.
- Время перевооружения запуска менее 21 нс.
- Память до 400 Мточек; до 800 Мточек с MXO4-B108.
- Цифровая система запуска, зональный и последовательный A/B/R-запуск.
- Анализ сигналов во временной и частотной областях.
- History и сегментированная память.
- 16 цифровых каналов с MXO4-B1.
- Двухканальный генератор до 100 МГц с MXO4-B6.
- Программное расширение полосы пропускания до 1,5 ГГц.
- Сенсорный дисплей 13,3″ Full HD.
Область применения
- Разработка и отладка электронных устройств и печатных плат.
- Верификация аналоговых и цифровых схем.
- Анализ быстродействующих цифровых сигналов и переходных процессов.
- Разработка и тестирование встроенных систем.
- Отладка последовательных интерфейсов.
- Измерения источников питания и силовой электроники.
- Лабораторные исследования и НИОКР.
Примечание
Полоса 500 МГц гарантируется при входе 50 Ом; при 1 МОм значение 500 МГц является измеренным. Доступная глубина памяти зависит от режима сбора и разрядности записи.
| Параметр | Значение |
|---|---|
| Аналоговые каналы | 4 |
| Полоса пропускания (−3 дБ) | ≥500 МГц при входе 50 Ом; ≥500 МГц при 1 МОм — измеренное значение |
| Расширение полосы пропускания | Программно до 1 ГГц / 1,5 ГГц |
| Ограничение полосы | 500 / 350 / 200 / 100 / 50 / 20 МГц, измеренные значения |
| Время нарастания / спада | <700 пс, расчётное, 10–90 %, вход 50 Ом |
| Разрешение АЦП | 12 бит |
| High Definition | Цифровая фильтрация с повышением числового разрешения до 18 бит |
| Разрешение High Definition при 5 Гвыб/с | 18 бит: 1 кГц–10 МГц; 16 бит: 100 МГц; 15 бит: 200 МГц; 14 бит: 500 МГц |
| ENOB, измеренное | 10,1 бит при 10 МГц; 9,6 бит при 20 МГц; 8,7 бит при 100 МГц; 8,4 бит при 200 МГц; 8,2 бит при 300 МГц; 7,9 бит при 500 МГц. Условия: 50 Ом, 50 мВ/дел, HD Mode и цифровые фильтры, синус 10 МГц, 80 % полной шкалы |
| Частота дискретизации, аналоговые каналы | До 5 Гвыб/с на 2 каналах; до 2,5 Гвыб/с на 4 каналах |
| Интерполированная частота дискретизации | До 5 Твыб/с |
| Стандартная глубина памяти | 400 Мточек при 4 активных каналах, однократный захват; 400 Мточек при 2 активных каналах, непрерывный режим |
| Расширение памяти MXO4-B108 | 800 Мточек при 2 активных каналах, однократный захват; 800 Мточек при 1 активном канале, непрерывный режим |
| Ограничение глубины памяти | Доступная память зависит от разрядности данных и настроек системы сбора |
| Скорость обновления | >4,5 млн осциллограмм/с |
| Fast Segmentation | >4,6 млн осциллограмм/с; мёртвое время между захватами <21 нс |
| Режимы сбора | Sample, Peak Detect, Average, Envelope |
| Усреднение | 2–16 777 215 захватов |
| Интерполяция | Linear, sin(x)/x, Sample & Hold |
| Входной импеданс | 50 Ом ±1,5 %; 1 МОм ±1 % ‖ 12 пФ, ёмкость — измеренное значение |
| Входная чувствительность | 0,5 мВ/дел–1 В/дел при 50 Ом; 0,5 мВ/дел–10 В/дел при 1 МОм |
| Входная связь | 50 Ом: DC; 1 МОм: DC, AC (>7 Гц) |
| Максимальное входное напряжение | 50 Ом: 5 В RMS, 30 В пик.; 1 МОм: 300 В RMS, 400 В пик., снижение допустимого уровня 20 дБ/декаду до 5 В RMS выше 250 кГц |
| Диапазон положения сигнала | ±5 делений |
| Диапазон смещения, 50 Ом | ±20 В при 100 мВ/дел–1 В/дел; ±5 В при 0,5–<100 мВ/дел |
| Диапазон смещения, 1 МОм | ±200 В при 800 мВ/дел–10 В/дел; ±50 В при 80–<800 мВ/дел; ±(5 В − чувствительность × положение) при 0,5–<80 мВ/дел |
| Точность усиления по постоянному току | ±1 % полной шкалы при >5 мВ/дел; ±1,5 % при 1–5 мВ/дел; ±2,5 % при <1 мВ/дел; offset и position = 0 В, после Self Alignment |
| Развязка аналоговых каналов | >60 дБ (1:1000), при одинаковой чувствительности каналов и частоте в пределах полосы прибора |
| Собственный шум RMS при 50 Ом и полосе 500 МГц, измеренное | 50 мкВ при 0,5 мВ/дел; 54 мкВ при 1 мВ/дел; 61 мкВ при 2 мВ/дел; 84 мкВ при 5 мВ/дел; 131 мкВ при 10 мВ/дел; HD Mode |
| Диапазон временной развертки | 200 пс/дел–10 000 с/дел |
| Точность временной базы | ±0,2 ppm после поставки/калибровки при +23 °C; ±1 ppm в течение межкалибровочного интервала |
| Рассогласование аналоговых каналов | <100 пс, измеренное |
| Компенсация задержки аналоговых каналов | ±20 мс |
| Режимы временной развертки | Normal, Roll |
| Источники запуска | C1–C4, D0–D15, внешний вход, сеть, последовательная шина |
| Режимы запуска | Auto, Normal, Single, N Single |
| Чувствительность запуска | 0,0001 деления от DC до полной полосы прибора при всех вертикальных масштабах |
| Джиттер запуска | <1 пс RMS, измеренное; полношкальный синусоидальный сигнал на частоте −3 дБ полосы |
| Основные типы запуска | Edge, Glitch, Width, Runt, Window, Timeout, Interval, Slew Rate, Setup & Hold, Pattern, State |
| Holdoff | 100 нс–10 с, фиксированный или случайный |
| Зональный запуск | До 4 зон, до 8 областей в каждой; входные, математические, спектральные сигналы и XY |
| Последовательный запуск | A/B/R; событие B после A с временным условием, опциональное событие R для сброса последовательности |
| Запуск по последовательным шинам | Опционально, с соответствующими пакетами декодирования и запуска |
| Спектральный анализ | Встроенный; источники C1–C4, математические и опорные сигналы |
| Span спектрального анализа | 1 Гц–1,8 ГГц; конечная частота ограничена аналоговой полосой прибора |
| RBW | От Span/6000 до Span/4 |
| Оконные функции | Flat Top, Hanning, Hamming, Blackman, Rectangular, Kaiser-Bessel, Gaussian |
| Спектральные трассы | Normal, Max Hold, Min Hold, Average |
| Скорость захвата в спектральном анализе | >40 000 осциллограмм/с в реальном времени |
| Автоматические измерения | До 16 одновременно; амплитудные, временные, импульсные, статистические, фазовые, setup/hold, slew rate |
| Курсоры | До 2 комплектов; вертикальные, горизонтальные и комбинированные измерения |
| Математические функции | До 5 уравнений; арифметические операции, интегрирование, дифференцирование, логарифмы, фильтрация и масштабирование |
| Опорные осциллограммы | До 4 |
| Гистограммы | До 8, вертикальные или горизонтальные |
| Цифровой вольтметр | DC, DC RMS, AC RMS; до 4 измерений; разрешение до 6 разрядов; полоса до 20 МГц |
| History и сегментированная память | Сохранение и анализ последовательности захватов с временными метками; поддержка аналоговых и цифровых каналов, декодирования и спектрального анализа |
| Цифровые каналы | 16, опция MXO4-B1 |
| Частота дискретизации цифровых каналов | До 5 Гвыб/с на каждом канале |
| Генератор сигналов | MXO4-B6, 2 канала |
| Максимальная частота генератора | До 100 МГц |
| Память генератора | До 40 Мвыб на канал для пользовательских сигналов |
| Частота дискретизации генератора произвольных сигналов | до 312,5 Мвыб/с. |
| Полоса фильтра генератора | 100 МГц |
| Дополнительный анализ | Джиттер MXO4-K12; источники питания MXO4-K31; АЧХ MXO4-K36; трёхфазные системы MXO4-K333; импеданс MXO4-K337; пакеты анализа последовательных шин |
| Дисплей | 13,3″, Full HD 1920 × 1080, сенсорный |
.jpg "Rohde&Schwarz 1333.0844.02 токовый пробник 100 кГц, AC/DC, 30 А, BNC-интерфейс")
-
Осциллограф Rohde & Schwarz MXO44-242 (4 канала, 200 МГц).
-

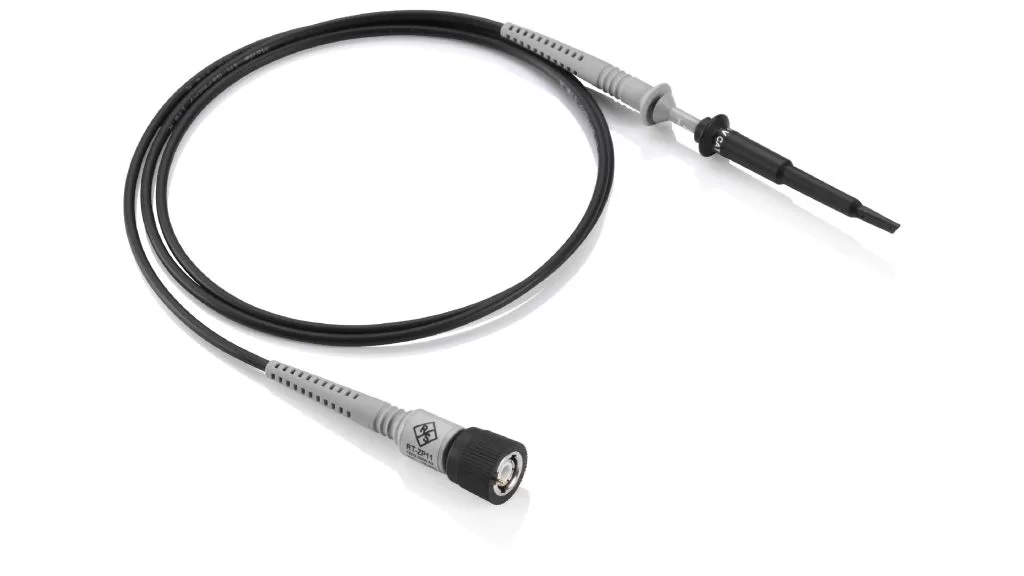

4 пассивных пробника 700 МГц (10:1), по одному на канал.
-
