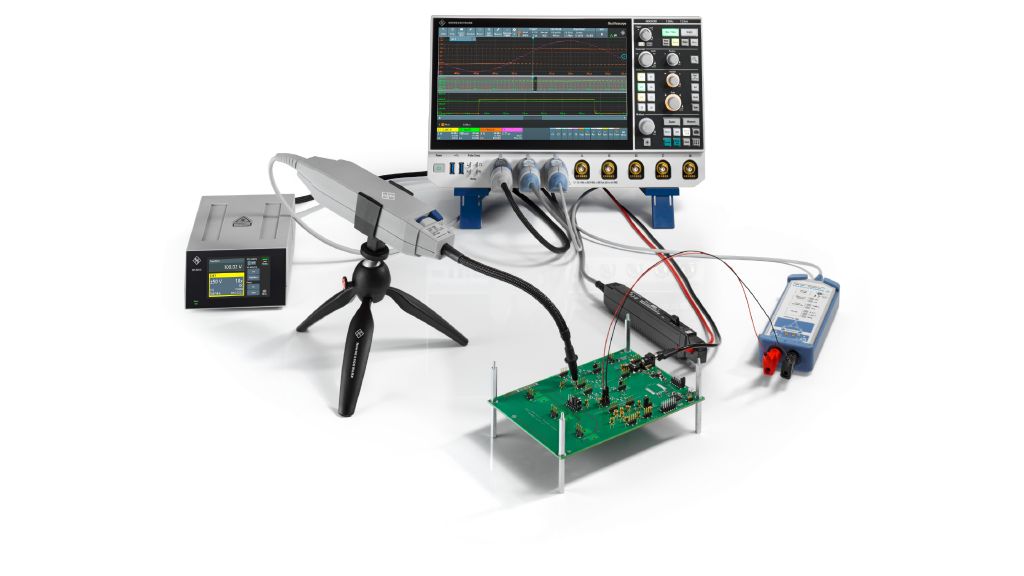

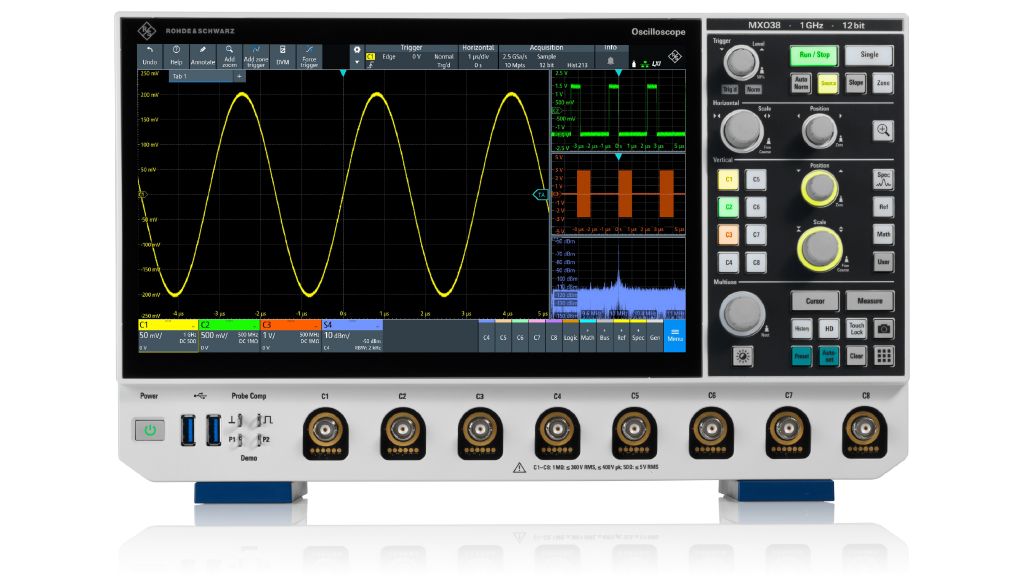

Rohde&Schwarz MXO38-350 осциллограф, 350 МГц, 8 канала
Архитектура серии MXO 3 сочетает 12-разрядный АЦП, частоту дискретизации до 5 Гвыб/с, скорость обновления до 4,5 млн осциллограмм/с и базовую глубину памяти 125 Мточек с возможностью расширения до 500 Мточек. Режим High Definition повышает вертикальное разрешение до 18 бит, обеспечивая более высокую точность анализа сигналов с широким динамическим диапазоном.
Осциллограф оснащен аппаратной цифровой системой запуска, встроенным спектральным анализатором в реальном времени, поддерживает быстрое преобразование Фурье (FFT), математическую обработку сигналов, анализ по маске, автоматические измерения и регистрацию длительных последовательностей событий. Функциональные возможности прибора могут быть расширены программными опциями.
При установке дополнительных лицензий MXO38 поддерживает конфигурацию смешанных сигналов с 16 цифровыми каналами, функциональный генератор и генератор сигналов произвольной формы, анализ мощности, анализ частотной характеристики (диаграммы Боде), анализ джиттера, трехфазных электрических систем, а также запуск и декодирование широкого набора последовательных протоколов. Наличие восьми аналоговых каналов позволяет одновременно анализировать большое количество взаимосвязанных сигналов без использования нескольких осциллографов или повторных измерений.
Особенности и преимущества
- 8 аналоговых каналов.
- Полоса пропускания 350 МГц.
- Возможность программного расширения полосы пропускания до 500 МГц или 1 ГГц.
- Частота дискретизации до 5 Гвыб/с.
- Скорость обновления до 4,5 млн осциллограмм/с.
- 12-разрядный АЦП с режимом High Definition до 18 бит.
- Базовая глубина памяти 125 Мточек с возможностью расширения до 500 Мточек.
- Аппаратная цифровая система запуска.
- Встроенный спектральный анализатор в реальном времени, FFT, анализ по маске и автоматические измерения.
- Поддержка до 16 цифровых каналов при установке опции MXO3-B1.
- Поддержка анализа мощности, частотной характеристики, джиттера, трехфазных систем и последовательных интерфейсов посредством программных опций.
Область применения
- Разработка и отладка многоканальных аналоговых и цифровых электронных устройств.
- Анализ встроенных систем и микроконтроллерной техники.
- Исследование импульсных источников питания и силовой электроники.
- Анализ последовательных интерфейсов передачи данных.
- Лабораторные исследования, сервисная диагностика и автоматизированные измерения.
- Одновременный анализ большого количества сигналов в сложных электронных системах.
| Параметр | MXO38-350 |
|---|---|
| Основные характеристики | |
| Количество аналоговых каналов | 8 |
| Количество цифровых каналов (опция) | 16 (MXO3-B1) |
| Полоса пропускания (базовая) | 350 МГц |
| Максимальная полоса пропускания | 1 ГГц |
| Программное расширение полосы пропускания | 200 / 350 / 500 МГц / 1 ГГц |
| Время нарастания (100 МГц) | < 1,0 нс |
| Максимальная частота дискретизации | 5 Гвыб/с (4 аналоговых канала), 2,5 Гвыб/с (8 аналоговых каналов) |
| Максимальная частота дискретизации цифровых каналов | До 5 Гвыб/с на канал |
| Разрядность АЦП | 12 бит |
| Вертикальное разрешение (режим High Definition) | До 18 бит |
| Максимальная скорость обновления осциллограмм | Более 4,5 млн осциллограмм/с |
| Базовая глубина памяти | 125 Мточек |
| Максимальная глубина памяти | 500 Мточек (опция MXO3-B105) |
| Вертикальная система | |
| Входное сопротивление | 50 Ω ±1,5 % / 1 МОм ±1 % |
| Входная емкость (1 МОм) | 12 пФ |
| Входная связь | DC (50 Ω); DC / AC (1 МОм) |
| Вертикальная чувствительность | 1 мВ/дел…1 В/дел (50 Ω); 1 мВ/дел…10 В/дел (1 МОм) |
| Максимальное входное напряжение | До 5 В RMS (50 Ω); до 300 В RMS (1 МОм) |
| Горизонтальная система | |
| Диапазон временной развертки | 200 пс/дел…10 000 с/дел |
| Сегментированная память | До 10 000 сегментов (до 1 048 575 с опцией MXO3-B105) |
| Режимы регистрации | Sample, Peak Detect, Average, Envelope |
| Интерполяция | Linear, sin(x)/x, Sample & Hold |
| Система запуска | |
| Архитектура запуска | Полностью цифровая |
| Режимы запуска | Auto, Normal, Single, N Single |
| Основные типы запуска | Edge, Glitch, Width, Runt, Window, Timeout, Interval, Slew Rate, Setup & Hold, Pattern, State |
| Дополнительные типы запуска | Zone, Sequence (A/B/R), Serial Bus |
| Диапазон Holdoff | 100 нс…10 с |
| Измерения и анализ | |
| Одновременные автоматические измерения | До 16 |
| Статистика измерений | Максимум, минимум, среднее, стандартное отклонение, количество измерений |
| Курсорные измерения | До двух независимых наборов курсоров |
| FFT | Встроено |
| Спектральный анализ | Встроен |
| Анализ по маске | Встроен |
| Цифровой вольтметр (DVM) | Встроен |
| Поддерживаемые протоколы (опции) | |
| Низкоскоростные последовательные интерфейсы | I²C, QuadSPI, SPI, UART, RS-232, RS-422, RS-485, NRZ, Manchester |
| Автомобильные протоколы | CAN, CAN FD, CAN XL, LIN, SENT |
| Авиационно-космические протоколы | ARINC 429, MIL-STD-1553, SpaceWire |
| Протоколы MIPI | SPMI, RFFE, I³C |
| Automotive Ethernet | 10BASE-T1S |
| USB | USB 1.1 / USB 2.0 |

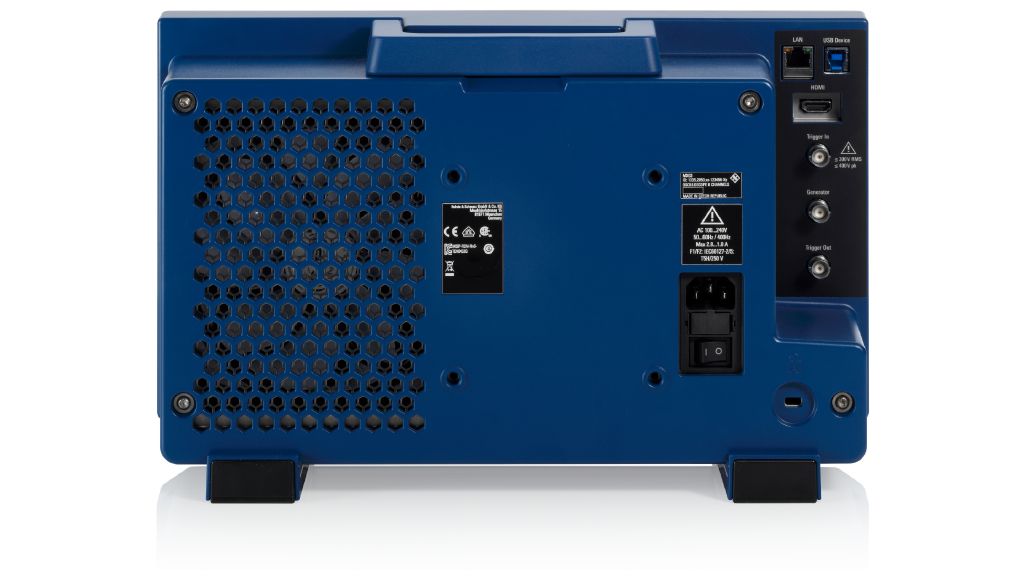

| Интерфейсы | |
| USB Host | 2 × USB 3.1 Gen 1 Type-A |
| USB Device | USB 3.1 Gen 1 Type-B |
| LAN | Gigabit Ethernet (10/100/1000BASE-T), LXI |
| HDMI | HDMI |
| Дисплей | |
| Тип дисплея | Цветной емкостный сенсорный TFT |
| Диагональ дисплея | 11,6″ |
| Разрешение дисплея | 1920 × 1080 |
| Сенсорное управление | Есть |
.jpg "Rohde&Schwarz 1333.0844.02 токовый пробник 100 кГц, AC/DC, 30 А, BNC-интерфейс")
-
Осциллограф MXO38-350.
- Пассивный пробник 500 МГц (10:1) — на каждый канал.
- Сумка для принадлежностей.
- Краткое руководство по началу работы.
- Кабель питания.
