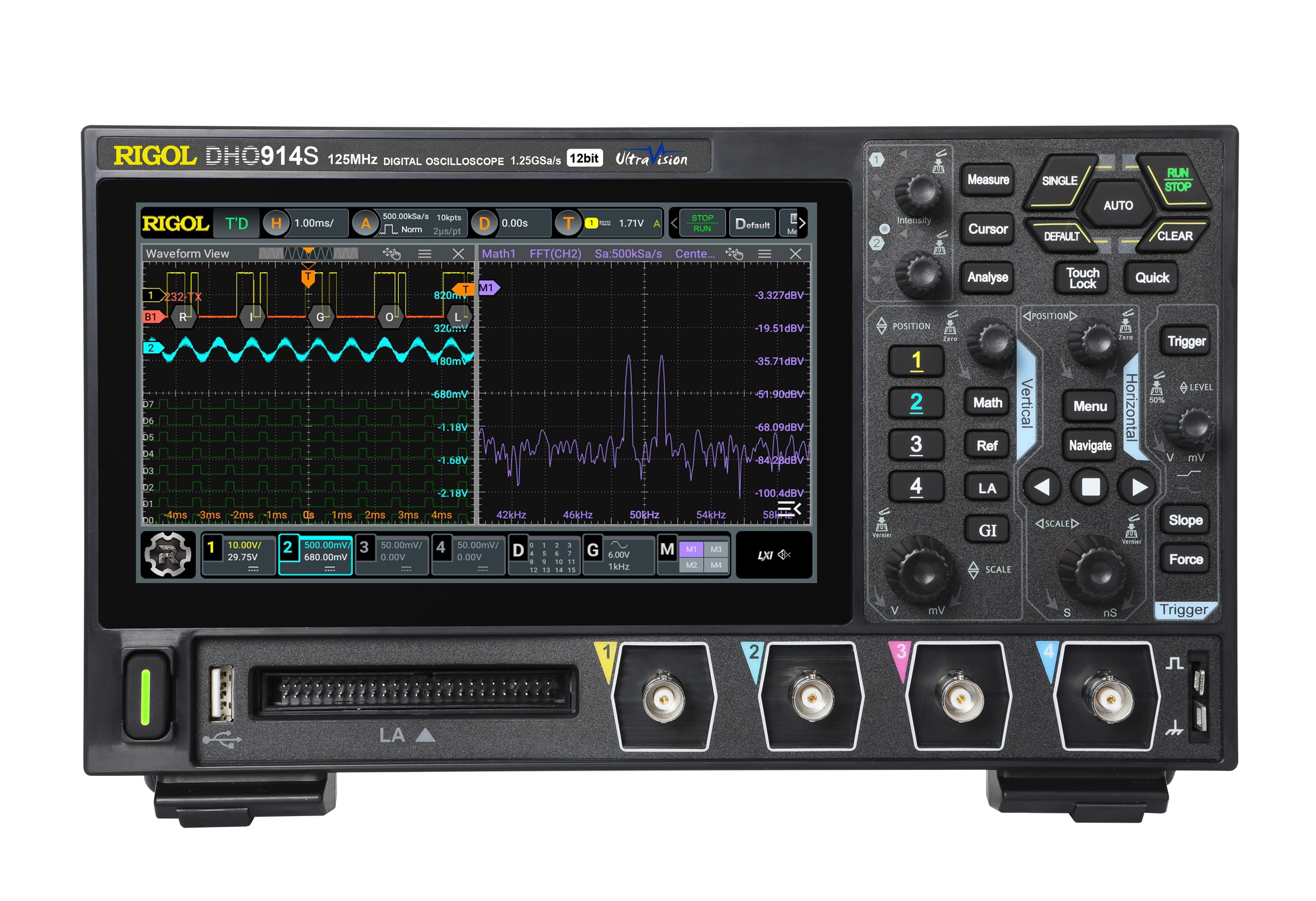

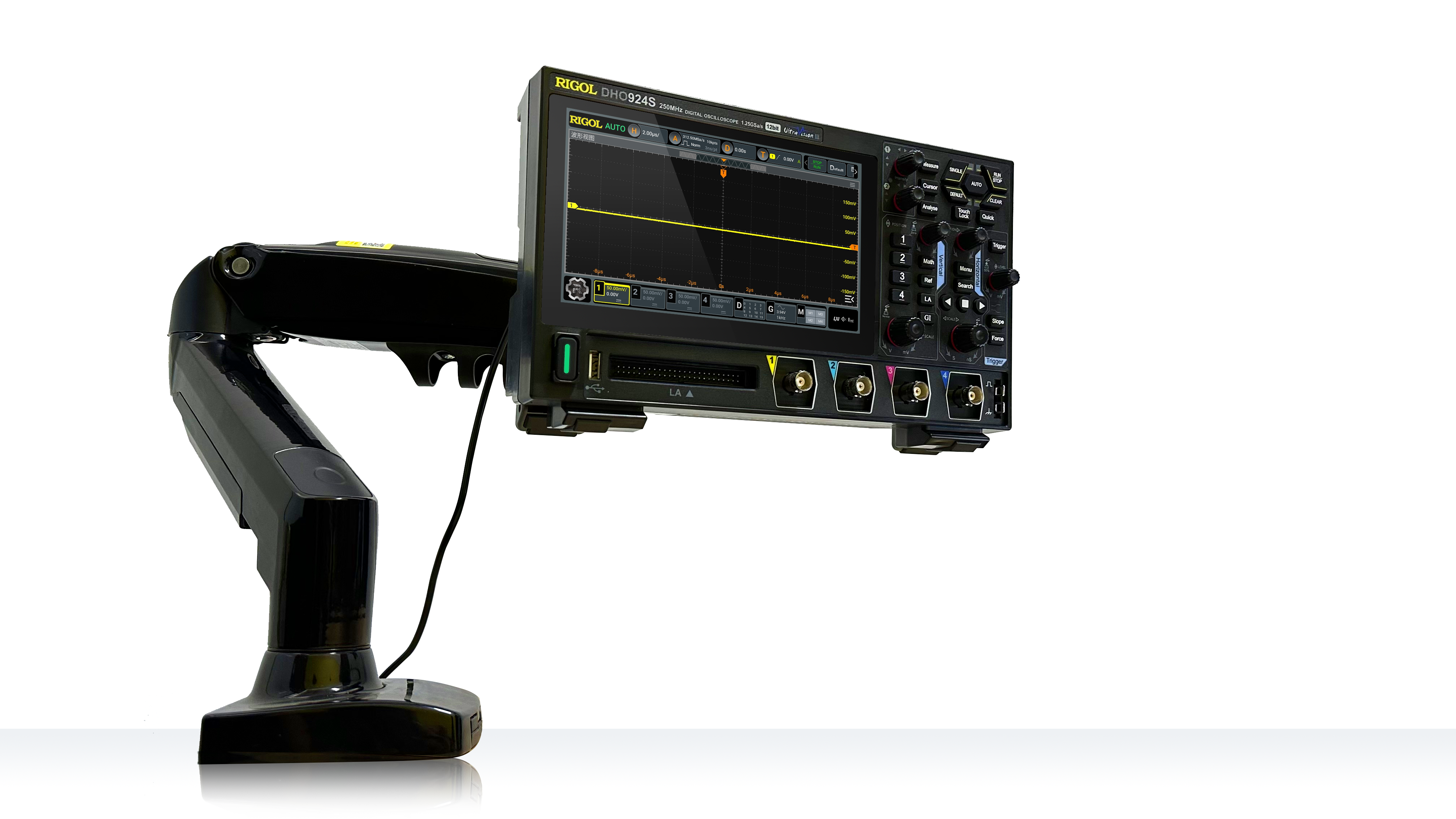

Rigol DHO914S цифровой осциллограф 125 МГц, 1,25 Гвыб/с, 4 канала, 16 цифровых каналов, включая источник сигнала
RIGOL DHO914S — 4-канальный цифровой осциллограф серии DHO900 с полосой пропускания 125 МГц, 12-битным вертикальным разрешением, 16 цифровыми каналами и встроенным 1-канальным генератором сигналов AFG. В отличие от DHO914, модель DHO914S имеет встроенный источник сигнала и функцию анализа Bode Plot.
Частота дискретизации аналоговых каналов достигает 1,25 Гвыб/с при работе с 1 каналом, 625 Мвыб/с при 2 каналах и 312,5 Мвыб/с при 3 или 4 активных каналах. Глубина памяти составляет до 50 Мточек в одноканальном режиме, до 25 Мточек при 2 каналах и до 10 Мточек при 3 или 4 каналах.
Режим UltraAcquire применяется для поиска редких событий, выбросов и нестабильных участков сигнала. Максимальная скорость захвата — 1 000 000 осциллограмм/с, аппаратная запись и воспроизведение — до 500 000 кадров. Режим пикового детектирования фиксирует импульсные выбросы длительностью от 1,6 нс.
Встроенный генератор AFG имеет 1 выходной канал, частоту дискретизации 156 Мвыб/с и максимальную частоту синусоидального сигнала 25 МГц. Поддерживаются стандартные формы сигналов Sine, Square, Ramp, DC, Noise и пользовательские формы Arb; для модуляции доступны AM, FM и PM.
Функция Bode Plot использует встроенный генератор для формирования развертываемого сигнала и построения амплитудно-фазовой характеристики. Диапазон начальной частоты — от 10 Гц до 24,99 МГц, конечной частоты — от 100 Гц до 25 МГц. Режим применяется при анализе цепей обратной связи источников питания, усилителей и других базовых узлов с измерением усиления, фазы, запаса по фазе и запаса по усилению.

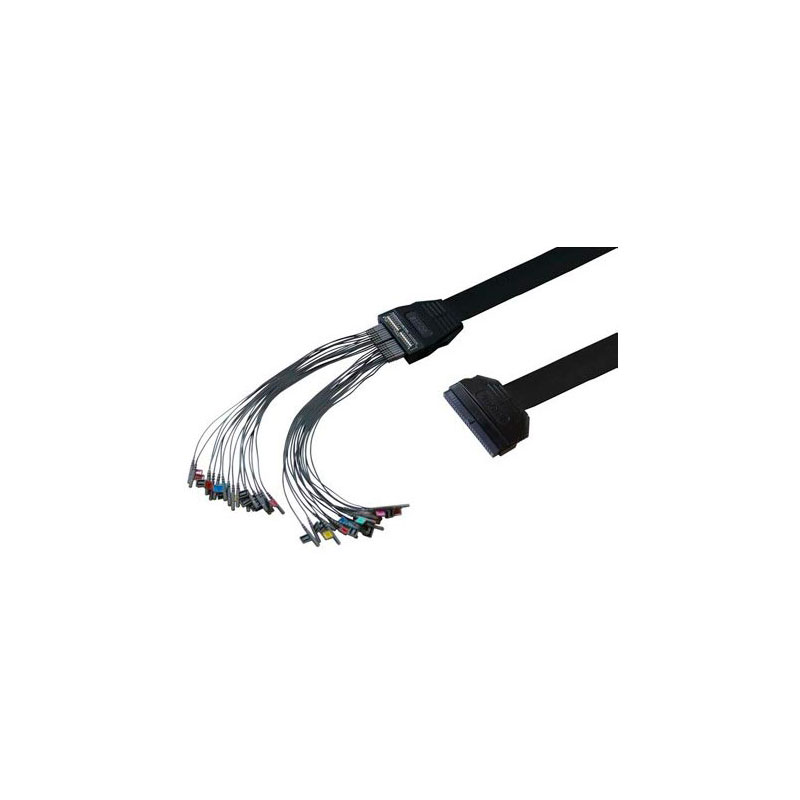

Цифровые каналы D0–D15 входят в стандартную функциональность DHO900, но для их использования требуется пробник логического анализатора PLA2216. Прибор поддерживает запуск и декодирование Parallel, RS232/UART, I2C, SPI, CAN и LIN для отладки микроконтроллерных устройств, цифровых интерфейсов и автомобильных коммуникационных линий.
Измерительный и аналитический набор включает автоматические измерения до 41 параметра с одновременным отображением до 10 результатов, курсоры, математические функции, БПФ, гистограмму, Pass/Fail, цифровой вольтметр, частотомер и 48-битный счетчик событий.
Управление выполняется через 7-дюймовый сенсорный экран 1024 × 600, органы передней панели и удаленный доступ по LAN. В стандартной конфигурации предусмотрены USB Host, USB Device, LAN, HDMI, выход AFG OUT, выход AUX OUT и питание через USB Type-C. LAN поддерживает LXI-C и Web Control для управления прибором через браузер. Питание — DC 15 В, 3 А; максимальная потребляемая мощность — 45 Вт.
Особенности и преимущества
- 4 аналоговых канала с полосой пропускания 125 МГц.
- 12-битное вертикальное разрешение.
- Частота дискретизации до 1,25 Гвыб/с при 1 активном аналоговом канале.
- Глубина памяти до 50 Мточек при одноканальной работе.
- 16 цифровых каналов D0–D15 при использовании пробника PLA2216.
- Встроенный 1-канальный генератор AFG до 25 МГц.
- Поддержка стандартных и пользовательских форм сигналов, AM, FM и PM.
- Анализ Bode Plot для амплитудно-фазовых измерений.
- Захват до 1 000 000 осциллограмм/с в режиме UltraAcquire.
- Аппаратная запись и воспроизведение до 500 000 кадров.
- Декодирование Parallel, RS232/UART, I2C, SPI, CAN и LIN.
- Автоматические измерения до 41 параметра.
- БПФ, гистограмма, Pass/Fail, цифровой вольтметр, частотомер и 48-битный счетчик событий.
- 7-дюймовый сенсорный экран 1024 × 600.
- USB Host, USB Device, LAN, HDMI, Web Control, AFG OUT и питание USB Type-C.
Область применения
- разработка и отладка встроенных систем;
- анализ микроконтроллерных устройств и линий GPIO;
- проверка интерфейсов RS232/UART, I2C, SPI, CAN и LIN;
- совместный анализ аналоговых и цифровых сигналов;
- формирование тестовых сигналов при отладке электронных узлов;
- измерение пульсаций, переходных процессов и временных параметров в цепях питания;
- анализ амплитудно-фазовой характеристики усилителей и цепей обратной связи;
- проверка устойчивости контуров регулирования источников питания;
- функциональное тестирование электронных модулей;
- сервисная диагностика и ремонт электронной аппаратуры;
- учебные лаборатории по электронике, цифровой схемотехнике и микроконтроллерам.
Примечания
- Встроенный генератор AFG и анализ Bode Plot входят в конфигурацию DHO914S.
- Для работы с 16 цифровыми каналами требуется пробник логического анализатора PLA2216.
- Цифровые каналы DHO900 не поддерживают режимы slow sweep и Roll.
- В стандартную комплектацию DHO914S входят адаптер питания, кабель заземления с банановым разъемом и 4 пассивных пробника PVP3150 с полосой 150 МГц.
- При питании через USB Type-C внешний источник должен соответствовать параметрам DC 15 В, 3 А.
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
