Rigol MHO5104 цифровой осциллограф смешанных сигналов 1 ГГц, 4 Гвыб/с, 12 бит, 4 аналоговых + 16 цифровых каналов

RIGOL MHO5104 — цифровой осциллограф смешанных сигналов серии MHO5000 с полосой пропускания до 1 ГГц, частотой дискретизации до 4 Гвыб/с, 12-разрядным АЦП, 4 аналоговыми и 16 цифровыми каналами. Модель предназначена для совместного анализа аналоговых и цифровых сигналов при разработке высокоскоростных встроенных систем, цифровой электроники, силовых преобразователей и устройств управления.

Ключевой особенностью серии MHO5000 является возможность объединения в одном приборе 12-разрядного осциллографа высокого разрешения, 16-канального логического анализатора и встроенного двухканального генератора сигналов. Генератор активируется программной опцией MHO5000-AWG и доступен только для моделей MHO5054 и MHO5104.

Полоса пропускания 1 ГГц доступна при входном импедансе 50 Ом. При входе 1 МОм полоса составляет 500 МГц. Частота дискретизации до 4 Гвыб/с сохраняется при работе одного, двух или всех 4 аналоговых каналов. Максимальная глубина памяти достигает 500 млн точек при работе одного канала либо по одному каналу в каждой группе CH1/CH2 и CH3/CH4; при одновременной работе всех 4 каналов доступно до 250 млн точек.

Осциллограф оснащен 12-разрядным АЦП с режимами высокого разрешения 14 и 16 бит, поддерживает регистрацию импульсов длительностью от 500 пс в режиме Peak Detect, сегментированную запись до 500 000 кадров, аппаратный масочный контроль, поиск событий, БПФ, гистограммный анализ, цифровой вольтметр и аппаратный частотомер.

Штатно доступны запуск и декодирование RS-232/UART, I²C, SPI и CAN. По лицензиям добавляются CAN FD, LIN, FlexRay, I²S, MIL-STD-1553 и анализ мощности. Программная опция MHO5000-AWG активирует встроенный двухканальный генератор функций и произвольных сигналов с максимальной частотой 50 МГц, а также функцию построения диаграмм Боде.

Компактный корпус высотой 5U удобен для установки на рабочем месте и в измерительных стойках. Прибор поддерживает работу от совместимого внешнего аккумуляторного блока при проведении выездных измерений.

Особенности и преимущества

• 4 аналоговых и 16 цифровых каналов;
• полоса пропускания до 1 ГГц;
• частота дискретизации до 4 Гвыб/с при любом количестве активных аналоговых каналов;
• 12-разрядный АЦП с режимами высокого разрешения 14 и 16 бит;
• память записи до 500 млн точек;
• скорость захвата до 1 000 000 осциллограмм/с;
• регистрация импульсов длительностью от 500 пс;
• сегментированная запись до 500 000 кадров;
• штатное декодирование RS-232/UART, I²C, SPI и CAN;

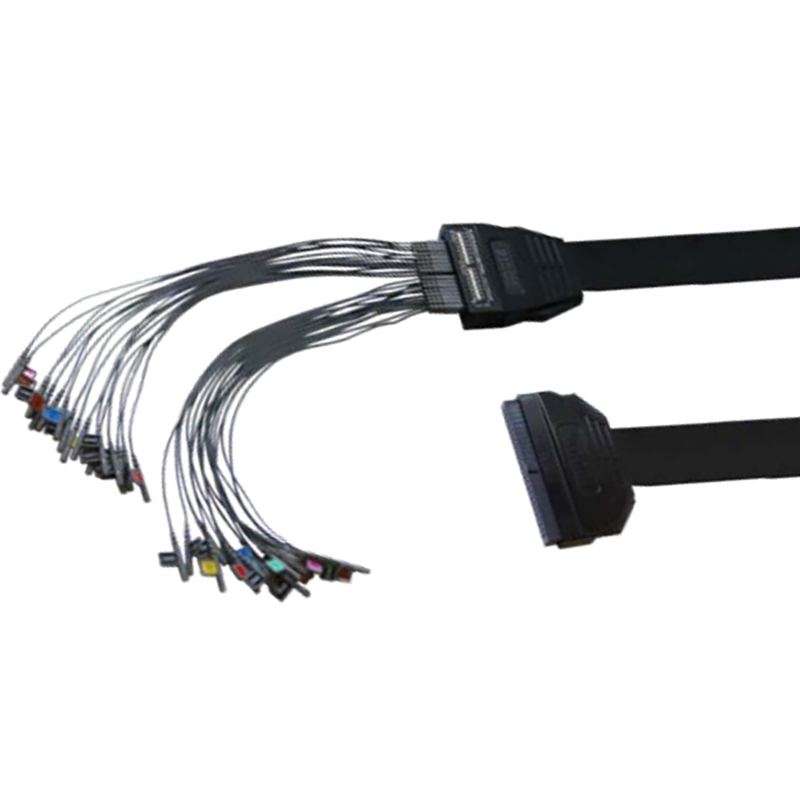

• 16 цифровых каналов (при использовании логического пробника PLA3204);
• встроенный генератор сигналов 50 МГц и диаграммы Боде — по лицензии MHO5000-AWG;
• LAN, USB Host, USB Device, HDMI, вход и выход опорной частоты 10 МГц.

Область применения

• разработка и отладка высокоскоростных цифровых устройств;
• исследование взаимодействия аналоговых и цифровых сигналов;
• анализ цифровых интерфейсов;
• диагностика микроконтроллерных и FPGA-систем;
• разработка и испытания импульсных источников питания;
• исследование быстропротекающих переходных процессов;
• анализ последовательности включения многоканальных устройств;
• анализ шин RS-232/UART, I²C, SPI, CAN, CAN FD, LIN, FlexRay, I²S и MIL-STD-1553;
• автоматизированные измерительные комплексы.
