Партномер
DS1102Z-E
Код товара
DS1102Z-E
Наименование на русском
Rigol DS1102Z-E цифровой осциллограф 100 МГц, 1 Гвыб/с, 24 млн точек, 2 канала + 1 EXT
Наименование на английском
Digital oscilloscope 100MHz,1GSa/s,24Mpts,2Ch+1EXT
Бренд
Серия
DS1000Z-E
Артикул
DS1102Z-E
56 133 ₽
Цены на сайте не являются публичной офертой и носят информационный характер и могут изменяться при оформлении заказа
Общее описание осциллографа DS1102Z-E
Цифровой осциллограф RIGOL DS1102Z-E — это современный лабораторный прибор, предназначенный для точного анализа электронного оборудования. Он сочетает в себе высокую производительность и удобство использования, что делает его надежным измерителем в различных профессиональных сферах. Осциллограф DS1102Z-E обеспечивает детальное отображение сигнала, позволяя пользователю эффективно работать с данными в реальном времени.
Особенности и преимущества осциллографа DS1102Z-E
Ключевым преимуществом осциллографа RIGOL DS1102Z-E является высокая скорость захвата осциллограмм — до 30,000 осц/с, что гарантирует точное отслеживание даже быстрых изменений сигнала. Прибор поддерживает декодирование протоколов, упрощая анализ цифровых шин. Благодаря двум аналоговым каналам и частоте дискретизации 1 Гвыб/с, цифровой осциллограф обеспечивает четкую визуализацию частоты и времени, что критично для диагностики сложного оборудования. Его компактные размеры и эргономичный дизайн делают RIGOL DS1102Z-E мобильным решением для лабораторий и полевых работ.
- режим отрицательной задержки — анализ сигналов до момента срабатывания триггера;
- фильтры НЧ/ВЧ — подавление шумов для точных измерений;
- функция Pass/Fail — автоматическая проверка сигналов на соответствие шаблонам.
- встроенный частотомер с точностью 6 знаков и режим БПФ (FFT) для анализа спектра сигналов, нахождения гармоник и шумов;
- внешний вход синхронизации, позволяет измерять постоянную составляющую сигнала и точно отображать относительно нулевой линии несимметричные сигналы.
Цифровой осциллограф RIGOL DS1102Z-E находит широкое применение в различных областях:
- Электронная разработка и ремонт: Идеален для отладки схем, анализа сигналов и проверки компонентов, обеспечивая точные измерения частоты и времени.
- Образовательные учреждения: Подходит для учебных лабораторий, где требуется наглядное изучение цифрового оборудования и принципов работы генератора.
- Промышленная диагностика: Используется для мониторинга работы систем автоматики, контроля данных с датчиков и выявления неисправностей в электронном оборудовании.
- Научные исследования: Применяется для сбора и анализа данных в экспериментах, требующих высокоскоростного захвата сигнала и декодирования протоколов.
Осциллограф RIGOL DS1102Z-E — это универсальный прибор, который сочетает надежность, точность и удобство, делая его ценным инструментом для профессионалов и любителей.
Характеристики осциллографа DS1102Z-E
- Полоса пропускания: 100 МГц.
- Частота дискретизации: 1 Гвыб/с в одноканальном режиме, 500 Мвыб/с в двухканальном режиме.
- Глубина памяти: до 24 М точек (12 М точек на канал в двухканальном режиме).
- Скорость захвата осциллограмм: до 30 000 осциллограмм в секунду.
- Аппаратная длина записи и воспроизведения сигнала в реальном времени: до 60 000 кадров.
- Интерфейсы: USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail).
- Дисплей: 7-дюймовый цветной ЖК-дисплей с TFT-матрицей, разрешение 800×480 пикселей, поддержка 16 миллионов цветов (24 бита).
- Габариты: 313×160×122 мм.
- Вес нетто: 2,9 кг.
Подтип прибора
цифровой
Количество аналоговых каналов
2
Частотный диапазон до
100 МГц
Макс. глубина памяти/длина записи
24 млн точек
Макс. частота дискретизации
1 Гвыб/с
АЦП
8 бит
Постоянное напряжение от
101 нВ
Постоянное напряжение до
101 нВ
Переменное напряжение от
101 нВ
Переменное напряжение до
106 нВ
Характеристики
| Характеристика | Значение | |||
|---|---|---|---|---|
| Полоса пропускания | 100 MГц | |||
|
Режим дискретизации |
Реальное время |
|||
| Количество каналов | 2 аналоговых + вход внешнего запуска | |||
| Регистрация | Режим |
Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит |
||
|
Макс. дискретизация (реальное время) |
1 Гвыб/сек (500 Мвыб/сек - 2 канала) | |||
| Вход | Связь по входу | открытый, закрытый, земля | ||
|
Входной импеданс |
1 MΩ±1% || 15 пФ ±3 пФ | |||
|
Учет ослабления пробников |
0,01х-1000х с шагом 1-2-5 | |||
|
Максимальное входное напряжение |
300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п |
|||
|
Ограничение полосы пропускания |
20 МГц, полный диапазон | |||
|
Параметры горизонтальной системы |
Скорость захвата осциллограмм |
30000 осц./сек | ||
|
Интерполяция |
(sin x)/x | |||
| Глубина записи (макс.) | 24 М точек | |||
|
Коэффициент развертки |
2 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |||
| Погрешность временной базы | ≤±25 ppm | |||
| Максимальная задержка |
Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с |
|||
|
Режимы |
Y-T, X-Y, самописец, задержка | |||
| Параметры вертикальной системы |
Вертикальное разрешение |
8 бит | ||
|
Вертикальное отклонение |
1 мВ/дел ~ 10 В/дел | |||
| Диапазон смещения |
±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел ) |
|||
| Полоса пропускания для аналогового периодического сигнала | DC ~ 100 МГц | |||
| Полоса пропускания для однократного сигнала | DC ~ 100 МГц | |||
| Ограничение полосы пропускания | 20 МГц | |||
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |||
| Время нарастания | ≤3,5 нс (типичное) | |||
| Погрешность коэф. усиления |
<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы |
|||
|
Погрешность смещения |
±0,1 дел ±2 мВ ±1% смещения |
|||
| Изоляция между каналами | ≥40 дБ | |||
| Измерения |
Курсорные |
ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
||
| Автоматические |
Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay 1→2↑, Delay 1→2↓, Phase 1→2↑, Phase 1→2↓, Maximum, Minimum, Peak-Peak, Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance |
|||
|
Отображение |
5 измерений одновременно |
|||
|
Статистика |
Среднее, максимальное, минимальное, девиация, количество измерений |
|||
|
Частотомер |
встроенный, 6 разрядов |
|||
| Математические операции |
A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр |
|||
|
FFT окна |
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
|||
| Отображение в режиме БПФ | полное окно, половина окна | |||
|
Масштаб для FFT окна |
dB/dBm, Vrms |
|||
| Фильтр | ФНЧ, ФВЧ, полосовой, режекторный | |||
|
Количество шин для декодирования |
2 |
|||
|
Декодирование |
Parallel, RS-232/UART , I²C, SPI |
|||
Система запуска
| Характеристики | Значене | ||
|---|---|---|---|
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана | |
| Внешний | ±4 В | ||
|
Режим запуска |
Авто, обычный, одиночный |
||
| Фильтрация |
Срез ФВЧ (75 кГц), ФНЧ (75 кГц) |
||
| Блокировка уровня запуска | 16 нс ~ 10 с | ||
|
Чувствительность триггера |
1 дел (< 5 мВ); 0,3 дел (>5 мВ) |
||
|
Запуск по фронту |
нарастающий, спадающий, нарастающий & спадающий | ||
| Запуск по длительности импульса | условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
|
| диапазон установок | 8 нс ~ 10 с | ||
|
Запуск по ранту |
условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> | |
| диапазон установок | 8 нс ~ 10 с | ||
|
Запуск по окну |
Фронт | нарастающий, спадающий, нарастающий & спадающий | |
| Позиция запуска | Вход, выход, время | ||
| Ширина окна (время) | 8 нс ~ 10 с | ||
|
Запуск по N фронту |
Тип фронта | нарастающий, спадающий | |
| Время | 16 нс ~ 10 с | ||
| Номер фронта |
1 ~ 65535 |
||
|
Скорость нарастания |
Скорость сигнала | положительная или отрицательная полярность: >, <, <> | |
| Условие запуска | 8 нс ~ 10 с | ||
|
Запуск по видеосигналу |
Cистема | NTSC, PAL и SECAM | |
| Cтандарт | 480P, 576P HDTV | ||
|
Запуск по шаблону |
Установка шаблона |
H, L, X, нарастающий фронт, спадающий фронт |
|
|
Запуск по задержке |
Фронт | нарастающий, спадающий | |
| Условие задержки |
>, <, <>, >< |
||
| Длительность задержки | 8 нс ~ 10 с | ||
|
Запуск по истечении времени |
Фронт | нарастающий, спадающий, нарастающий & спадающий | |
| Установка времени | 16 нс ~ 10 с | ||
|
Запуск по длительности события |
Установка | H, L, X | |
| Условие запуска | >, <, <> | ||
| Длительность | 8 нс ~ 10 с | ||
|
Запуск Установка / Удержание (Setup / Hold) |
Фронт | нарастающий, спадающий | |
| Установка | H, L | ||
| Время установки | 8 нс ~ 1 с | ||
| Время удержания | 8 нс ~ 1 с | ||
|
RS-232/UART запуск |
Полярность | положительная, инвентированая | |
| Условие запуска | Start, Error, Check Error, Data | ||
| Скорость |
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская |
||
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит | ||
|
I²C запуск |
Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D | |
| Разрядность адреса |
7 бит, 8 бит, 10 бит |
||
| Диапазон | от 0 до 127, от 0 до 255, от 0 до 1023 | ||
| Длина | 1 ~ 5 байт | ||
|
SPI запуск |
Условие | TimeOut, CS | |
| Значение удержания | 16 нс ~ 10 нс | ||
| Разрядность | 4 бит ~ 32 бит | ||
| Установка | H, L, X | ||
Основные технические характеристики
Дисплей
| Тип дисплея | диагональ 7” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 16 000 000 цветов (24 бит) |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно |
|
Тип отображения |
векторный, точками |
Выход для компенсации пробника
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс
| Стандартный |
USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail) |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры | 313,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
| Вес | Около 2,9 кг ±0,2 кг (3,5 кг ±0,5 кг с упаковкой) |
- Осциллограф цифровой Rigol DS1102Z-E
- Кабель питания
- USB кабель CB-USBA-USBB-FF-150

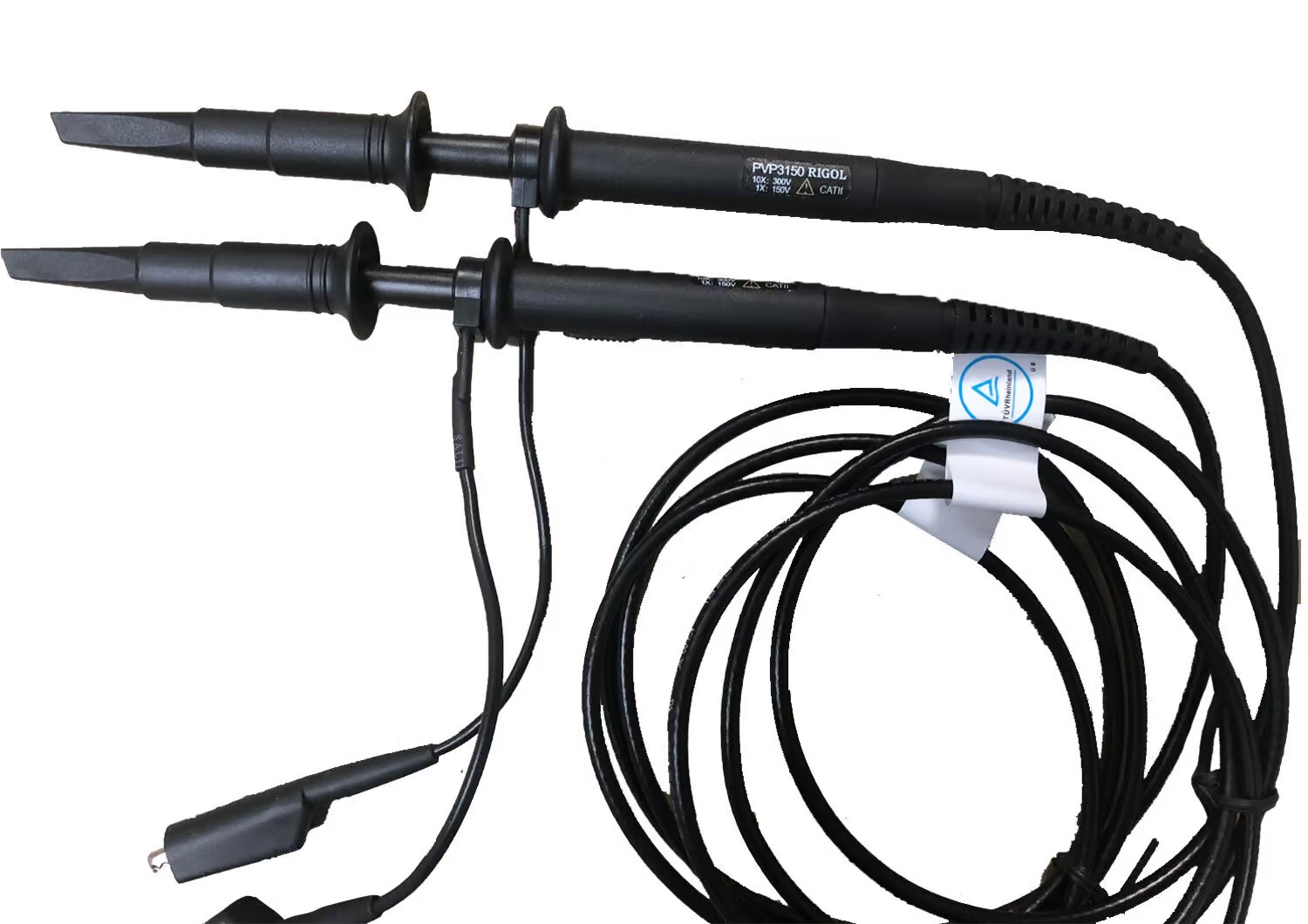

- 2 пассивных пробника PVP3150
- Документация
