Rigol DS1104Z Plus цифровой осциллограф 100 МГц, 4 канала, 1 Гвыб/с, MSO ready

Партномер

DS1104Z Plus

Код товара

DS1104Z Plus

Наименование на русском

Rigol DS1104Z Plus цифровой осциллограф 100 МГц, 4 канала, 1 Гвыб/с, MSO ready

Наименование на английском

Digital oscilloscope 100MHz, 4CH, 1GSa/s,MSO ready

Бренд

Серия

DS1000Z

Артикул

DS1104Z Plus

В госреестре

В корзину

Задать вопрос

Под заказ

Цены на сайте не являются публичной офертой и носят информационный характер и могут изменяться при оформлении заказа

Цифровой осциллограф Rigol DS1104Z Plus: точность и функциональность для профессионалов

Общее описание

Цифровой осциллограф DS1104Z Plus — современный лабораторный прибор для анализа и измерения электрических сигналов. Устройство сочетает высокую точность, широкий диапазон возможностей и интуитивно понятный интерфейс. Модель подойдёт как опытным инженерам, так и начинающим специалистам в области электроники.

Осциллограф Rigol DS1104Z Plus разработан с учётом актуальных требований к измерительному оборудованию: он позволяет детально изучать форму сигнала, фиксировать его параметры и проводить углублённый анализ в реальном времени. Благодаря продуманной конструкции и надёжным компонентам прибор обеспечивает стабильную работу в самых разных условиях эксплуатации.

Особенности и преимущества

Ключевое преимущество осциллографа Rigol DS1104Z Plus — сбалансированное сочетание технических характеристик и функционала. Полоса пропускания 100 МГц даёт возможность работать с сигналами широкого диапазона частот, а частота дискретизации 1 ГВыб/с на канал гарантирует высокую детализацию при фиксации быстрых изменений сигнала.

Прибор оснащён четырьмя аналоговыми каналами, что позволяет одновременно отслеживать и сравнивать несколько сигналов. Глубина памяти 12 Кб на канал помогает сохранять и анализировать продолжительные фрагменты сигналов без потери данных.

Среди встроенных опций — частотомер, анализатор спектра сигнала с помощью БПФ, анализатор протоколов и самописец. Эти инструменты расширяют возможности прибора, позволяя решать комплексные задачи без дополнительного оборудования. Разрядность АЦП 8 бит обеспечивает достаточную точность измерений для большинства практических задач, а время нарастания менее 3,5 нс помогает чётко фиксировать фронты сигналов.

Интерфейсы USB и LAN упрощают интеграцию осциллографа в рабочую среду: можно передавать данные на компьютер для дальнейшего анализа, сохранять скриншоты и архивы измерений. Низкое входное сопротивление 1 МОм и входная ёмкость менее 15 пФ минимизируют влияние прибора на исследуемую цепь.

Варианты применения

Лабораторные исследования. Прибор подходит для научных экспериментов, где требуется точное измерение параметров сигналов и их визуализация.
Разработка электронных устройств. Инженеры используют осциллограф для отладки схем, проверки работы компонентов и выявления ошибок на ранних стадиях проектирования.
Ремонт и диагностика электроники. С помощью прибора можно локализовать неисправности в радиоаппаратуре, блоках питания, микроконтроллерах и других устройствах.
Обучение и практика. Модель подходит для учебных лабораторий: студенты осваивают принципы работы с сигналами, учатся проводить измерения и анализировать данные.
Поверка и калибровка оборудования. Осциллограф помогает проверять точность других измерительных приборов, подтверждать их соответствие заявленным характеристикам.
Анализ коммуникационных протоколов. Встроенные инструменты позволяют декодировать и изучать последовательные шины, что востребовано при разработке встраиваемых систем.
Исследования в области связи и автоматики. Прибор подходит для работы с сигналами в системах управления, телекоммуникационном оборудовании и устройствах IoT.

Rigol DS1104Z Plus — универсальный инструмент, который станет надёжным помощником в решении повседневных и специализированных задач, связанных с измерением и анализом электрических сигналов.

Подтип прибора

цифровой

Количество аналоговых каналов

Частотный диапазон до

100 МГц

Макс. глубина памяти/длина записи

24 млн точек

Макс. частота дискретизации

1 Гвыб/с

АЦП

12 бит

Характеристики

Характеристика		Значение
Полоса пропускания		100 MГц
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых + 16 цифровых (опция)
Минимальная детектируемая длительность импульса		Цифровые каналы (опция): 10 нс
Регистрация	Режим	Обычный Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы - опция) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит
Регистрация	Макс. дискретизация (реальное время)	Аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) Цифровые каналы (опция): 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	Аналоговые каналы: 1 MΩ±1% \|\| 15 пФ ±3 пФ Цифровые каналы (опция): 100 кΩ±1% \|\| 8 пФ ±3 пФ
	Учет ослабления пробников	0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение	Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п
	Ограничение полосы пропускания	20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм	30000 осц./сек
	Интерполяция	(sin x)/x
	Глубина записи	Аналоговые каналы: Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М Цифровые каналы (опция): 24 М (8 каналов) / 12 М (16 каналов)
	Коэффициент развертки	5 нс/дел ~ 50 с/дел, с шагом 1~2~5
	Коэффициент развертки	5 нс/дел ~ 50 с/дел, с шагом 1~2~5
	Погрешность временной базы	≤±25 ppm
	Максимальная задержка	Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с
	Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение	Аналоговые каналы: 8 бит Цифровые каналы (опция): 1 бит
	Аналоговые каналы
	Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
	Диапазон смещения	±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел )
	Полоса пропускания для аналогового периодического сигнала	DC ~ 100 МГц
	Полоса пропускания для однократного сигнала	DC ~ 100 МГц
	Ограничение полосы пропускания	20 МГц
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Время нарастания	≤3,5 нс (типичное)
	Погрешность коэф.усиления	<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы
	Погрешность смещения	±0,1 дел ±2 мВ ±1% смещения
	Изоляция между каналами	≥40 дБ

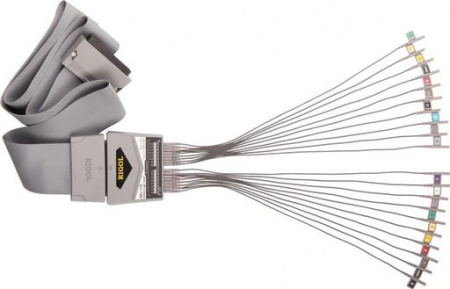

	Цифровые каналы (опция MSO Upgrade)
	Пороги	1 группа из 8 каналов, настраиваемые
	Уровень порогов	TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Диапазон значений порогов	±15 В с шагом 10 мВ
	Погрешность установки порога	±(100 мВ + 3% от установленного значения)
	Макс. динамический диапазон	±10 В + значение порога
	Мин. размах напряжения	500 мВп-п
	Вертикальное разрешение	1 бит
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
	Отображение	5 измерений одновременно
	Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер	встроенный, 6 разрядов
	Математические операции	A+B, A-B, A×B, A/B, FFT, &&, \|\|, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр
	FFT окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Отображение в режиме БПФ	полное окно, половина окна
	Масштаб для FFT окна	dB/dBm, Vrms
	Фильтр	ФНЧ, ФВЧ, полосовой, режекторный
	Количество шин для декодирования	2
	Декодирование	Parallel, RS-232/UART, I²C, SPI

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
Режим запуска	Авто, обычный, одиночный
Фильтрация	Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска	16 нс ~ 10 с
Чувствительность триггера	1 дел (< 5 мВ); 0,3 дел (>5 мВ)
Запуск по фронту	нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		8 нс ~ 10 с
Запуск по ранту	условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>
Запуск по ранту	диапазон установок		8 нс ~ 10 с
Запуск по окну	Фронт		нарастающий, спадающий, нарастающий & спадающий
	Позиция запуска		Вход, выход, время
	Ширина окна (время)		8 нс ~ 10 с
Запуск по N фронту	Тип фронта		нарастающий, спадающий
	Время		16 нс ~ 10 с
	Номер фронта		1 ~ 65535
Скорость нарастания	Скорость сигнала		положительная или отрицательная полярность: >, <, <>
Скорость нарастания	Условие запуска		8 нс ~ 10 с
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
Запуск по видеосигналу	Cтандарт		480P, 576P HDTV
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке	Фронт		нарастающий, спадающий
	Условие задержки		>, <, <>, ><
	Длительность задержки		8 нс ~ 10 с
Запуск по истечении времени	Фронт		нарастающий, спадающий, нарастающий & спадающий
Запуск по истечении времени	Установка времени		16 нс ~ 10 с
Запуск по длительности события	Установка		H, L, X
	Условие запуска		>, <, <>
	Длительность		8 нс ~ 10 с
Запуск Установка / Удержание (Setup / Hold)	Фронт		нарастающий, спадающий
	Установка		H, L
	Время установки		8 нс ~ 1 с
	Время удержания		8 нс ~ 1 с
RS-232/UART запуск	Полярность		положительная, инвентированая
	Условие запуска		Start, Error, Check Error, Data
	Скорость		2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская
	Разрядность		5 бит, 6 бит, 7 бит, 8 бит
I²C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса		7 бит, 8 бит, 10 бит
	Диапазон		от 0 до 127, от 0 до 255, от 0 до 1023
	Длина		1 ~ 5 байт
SPI запуск	Условие		TimeOut, CS
	Значение удержания		16 нс ~ 10 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 7” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов	16 000 000 цветов (24 бит)
Послесвечение	мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно
Тип отображения	векторный, точками

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 3 Вп-п
Частота (типичное)	Меандр 1 кГц

Интерфейс

Стандартный

USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)

Питание

Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<50 Вт
Предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	313,1 мм × 160,8 мм × 122,4 мм (ШВГ)
Вес	Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)
