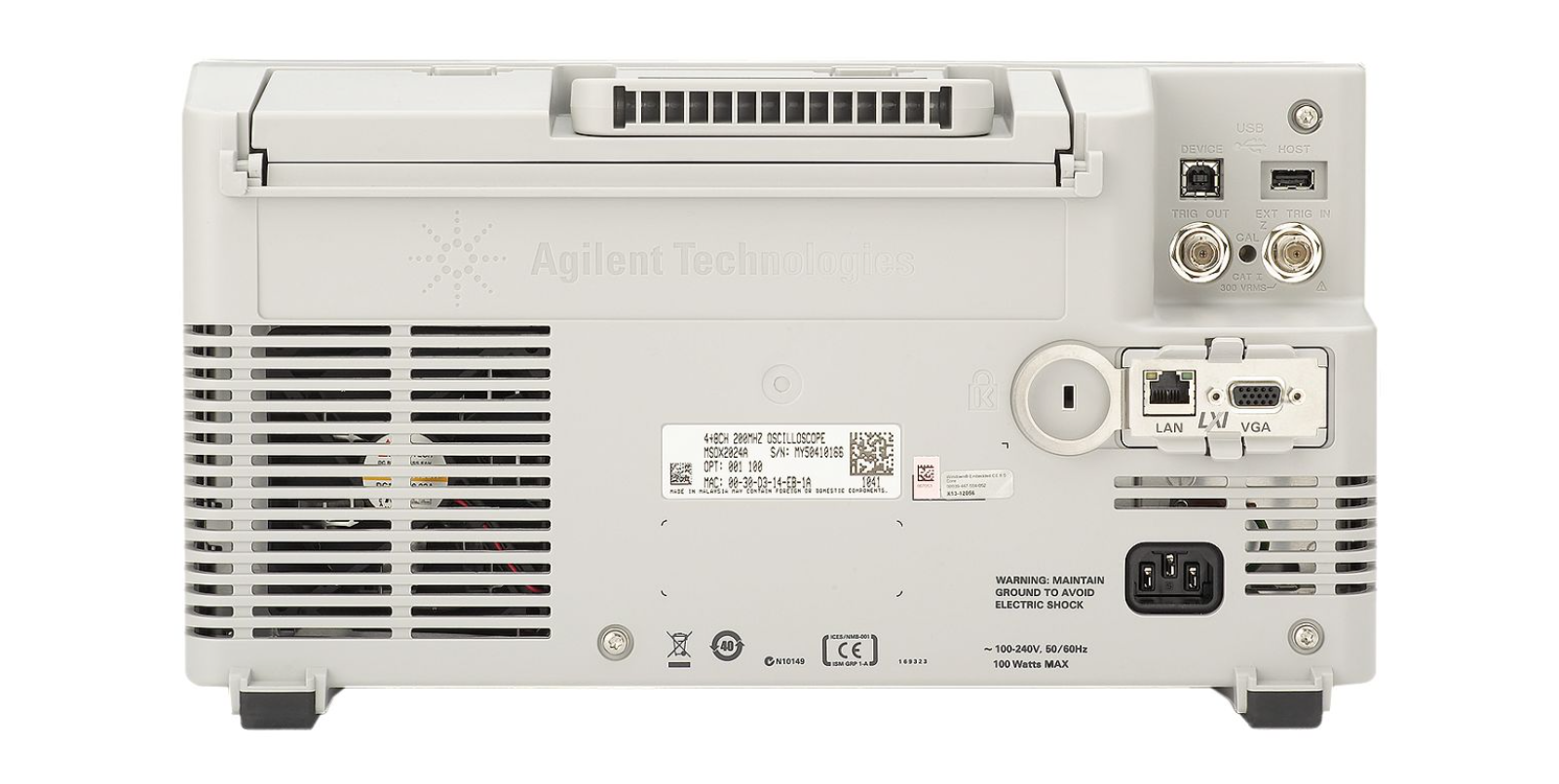

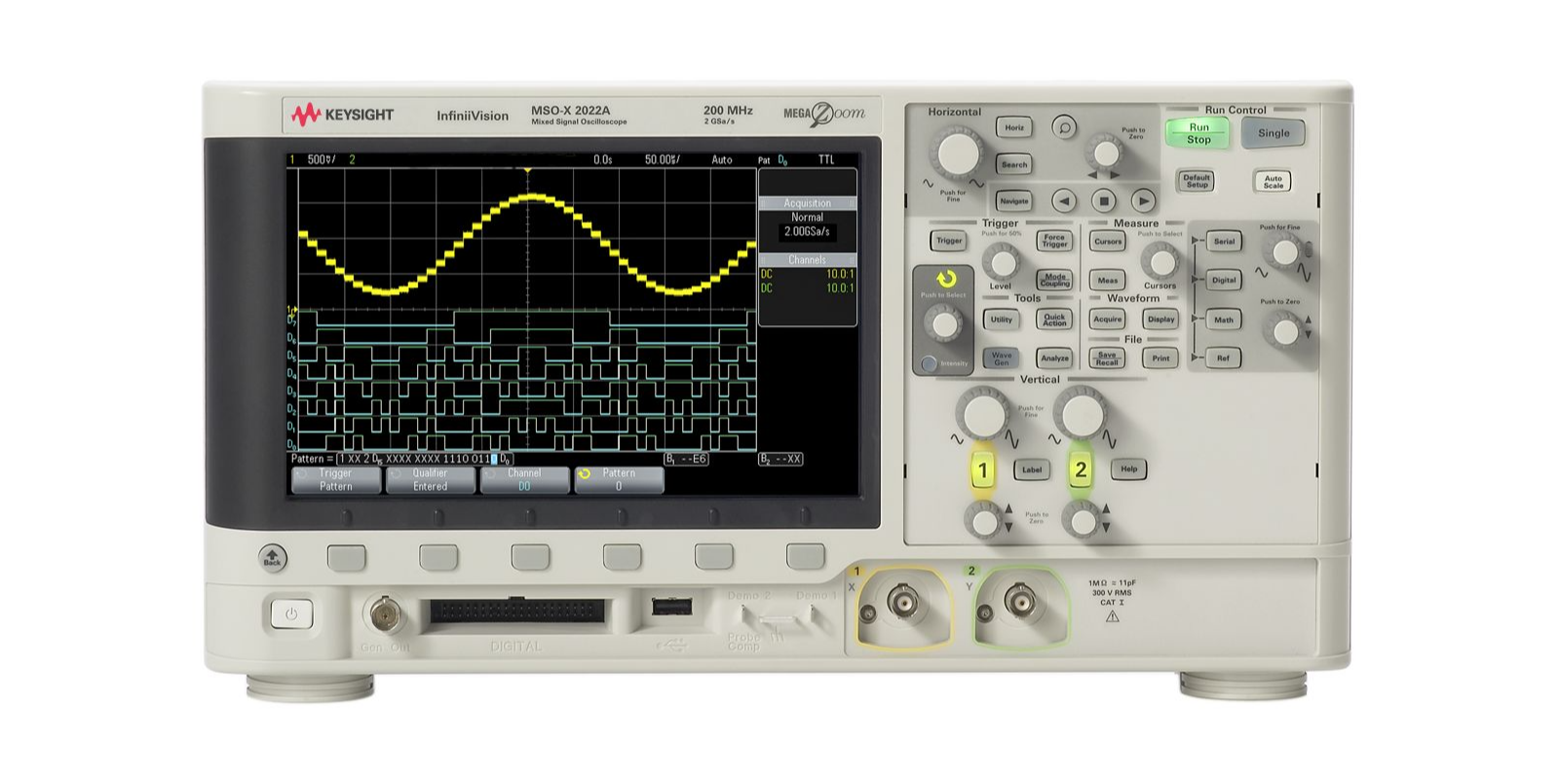

DSOX2022A — старшая двухканальная модель цифровых осциллографов серии InfiniiVision 2000 X-Series, обеспечивающая широкую полосу пропускания до 200 МГц и высокую точность при анализе аналоговых и импульсных сигналов.
Частота дискретизации до 2 Гвыб/с, глубина памяти 1 Мточек на канал, а скорость обновления сигнала достигает 200 000 осциллограмм/с, что позволяет фиксировать редкие аномалии и переходные процессы.
В основе приборов серии лежит ASIC-архитектура MegaZoom IV, обеспечивающая реакцию в реальном времени.
DSOX2022A поддерживает расширенные измерения, масочные тесты, FFT-анализ, встроенный вольтметр (DVM), счётчик частоты и опциональный встроенный генератор сигналов WaveGen 20 МГц.
Совместимость с опциями декодирования I²C, SPI, UART, CAN, LIN делает его универсальным инструментом для отладки и анализа современных электронных систем.
Особенности
-
Полоса пропускания 200 МГц (базово, без опций)
-
2 аналоговых канала, частота дискретизации 2 Гвыб/с
-
Глубина памяти 1 Мточек/канал
-
Скорость обновления до 200 000 форм/с
-
Режим High Resolution (до 12 бит)
-
Встроенные измерения, FFT, маски, DVM, частотомер
-
Поддержка встроенного генератора WaveGen 20 МГц (опция DSOX2WAVEGEN)
-
Поддержка декодирования I²C, SPI, UART, CAN, LIN (опции D2000GENB/D2000AUTB)
-
Большой цветной экран 8,5″ WVGA (800×480)
-
Совместимость с ПО Keysight BenchVue и Infiniium Offline Analysis

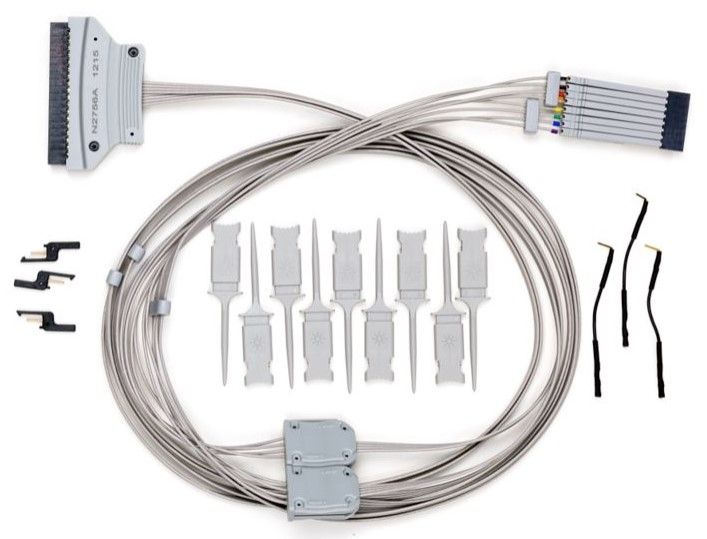

| Параметр | Значение |
| Полоса пропускания | 70 / 100 / 200 МГц (в зависимости от модели и опций DSOX2BWxx) |
| Расчётное время нарастания (10–90%) | Зависит от модели (по полосе пропускания): 70 МГц — ≤ 5 нс; 100 МГц — ≤ 3,5 нс; 200 МГц — ≤ 1,75 нс |
| Макс. частота дискретизации | 2 Гвыб/с (половина каналов) / 1 Гвыб/с (все каналы) |
| Макс. входное напряжение | CAT I — 300 В RMS (400 В пик); CAT II — 300 В RMS (400 В пик); с пробниками N2841A/N2842A — 300 В RMS |
| Разрешение АЦП | 8 бит (до 12 бит в режиме High Resolution) |
| Коэффициенты отклонения | 1 мВ/дел – 5 В/дел |
| Макс. глубина памяти | 1 Мточка/канал (стандартно) |
| Коэффициенты развёртки | 2 нс/дел – 50 с/дел |
| Минимальная длительность импульса | 2 нс (тип.) |
| Режим высокого разрешения | до 12 бит при ≥ 20 мкс/дел |
| Количество цифровых каналов | 8 (MSO или DSOX2MSO) |
| Макс. частота дискретизации (цифровые) | 1 Гвыб/с |
| Глубина памяти (цифровые) | 1 Мточка (совместно с аналоговыми) |
| Пороговые уровни | TTL (+1,4 В), 5 В CMOS (+2,5 В), ECL (–1,3 В), пользовательские (–8 … +8 В) |
| Мин. обнаруживаемый глитч | 5 нс |
| Типы триггеров | Edge, Pulse Width, Video, Pattern, Nth Edge, Runt, Glitch, Setup & Hold, Timeout, Alternate |
| Источники триггеров | Аналоговые / цифровые каналы / внешний / сеть / WaveGen |
| Связь по входу сигнала запуска | DC, AC (~10 Гц), HF Reject (> 50 кГц), LF Reject (< 50 кГц), Noise Reject |
| Автоматические измерения | Более 30 параметров: амплитуда, СКЗ, частота, период, фронты, срезы, задержка, фаза и др. |
| Математические операции | +, –, ×, FFT |
| FFT-анализ | Весовые функции: Rectangular, Hanning, Flat Top, Blackman-Harris |
| Курсоры | ΔT, 1/ΔT, ΔV, ΔX, ΔY, T → V и авто режим |
| Встроенный генератор сигналов (опция DSOX2WAVEGEN) | ЦАП 14 бит, 250 Мвыб/с, частоты до 20 МГц, AM/FM/FSK, Bode Plot |
| Амплитуда выходного сигнала | 10 мВ – 5 В пик-пик (50 Ω) |
| Цифровой вольтметр (опция DSOXDVM) | DC V, AC RMS V (20 Гц – 100 кГц), частота |
| Разрешение DVM | 3 разряда (напряжение), 5 разрядов (частота) |
| Дисплей | 8,5″ WVGA (800×480), 64 уровня яркости |
| Скорость обновления | до 200 000 форм/с (тип.) |

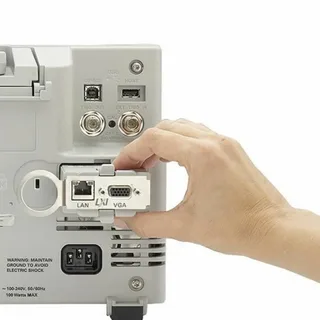

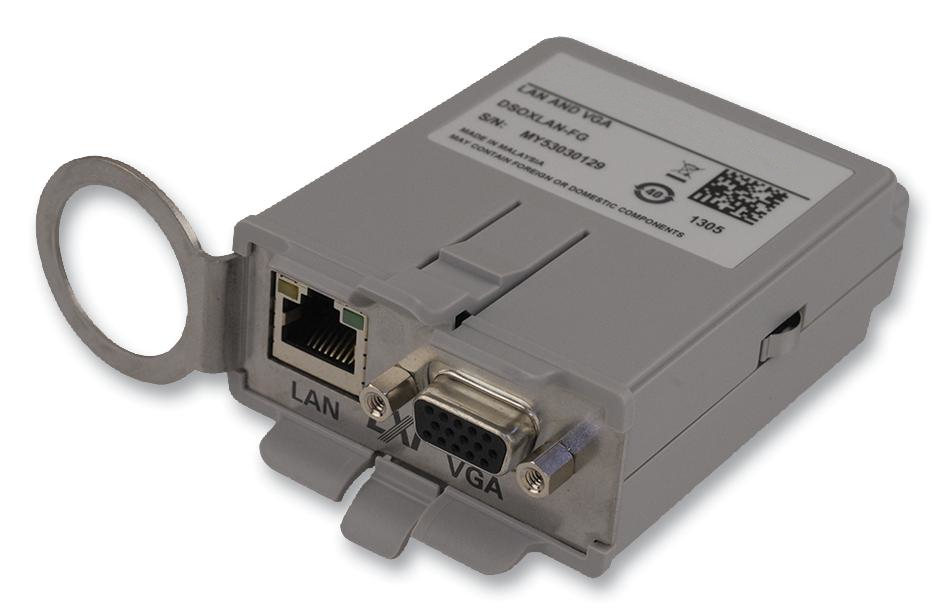

| Интерфейсы | USB Host/Device, LAN/VGA (опция DSOXLAN), GPIB (опция DSOXGPIB) |
| Питание | 100–240 В AC, 50/60 Гц или 100–132 В AC при 400 Гц |
| Потребляемая мощность | ≤ 50 Вт |
| Габариты | 381 × 204 × 142 мм |
| Масса | ≈ 3,9 кг (DSOX) / ≈ 4,0 кг (MSOX) |
-

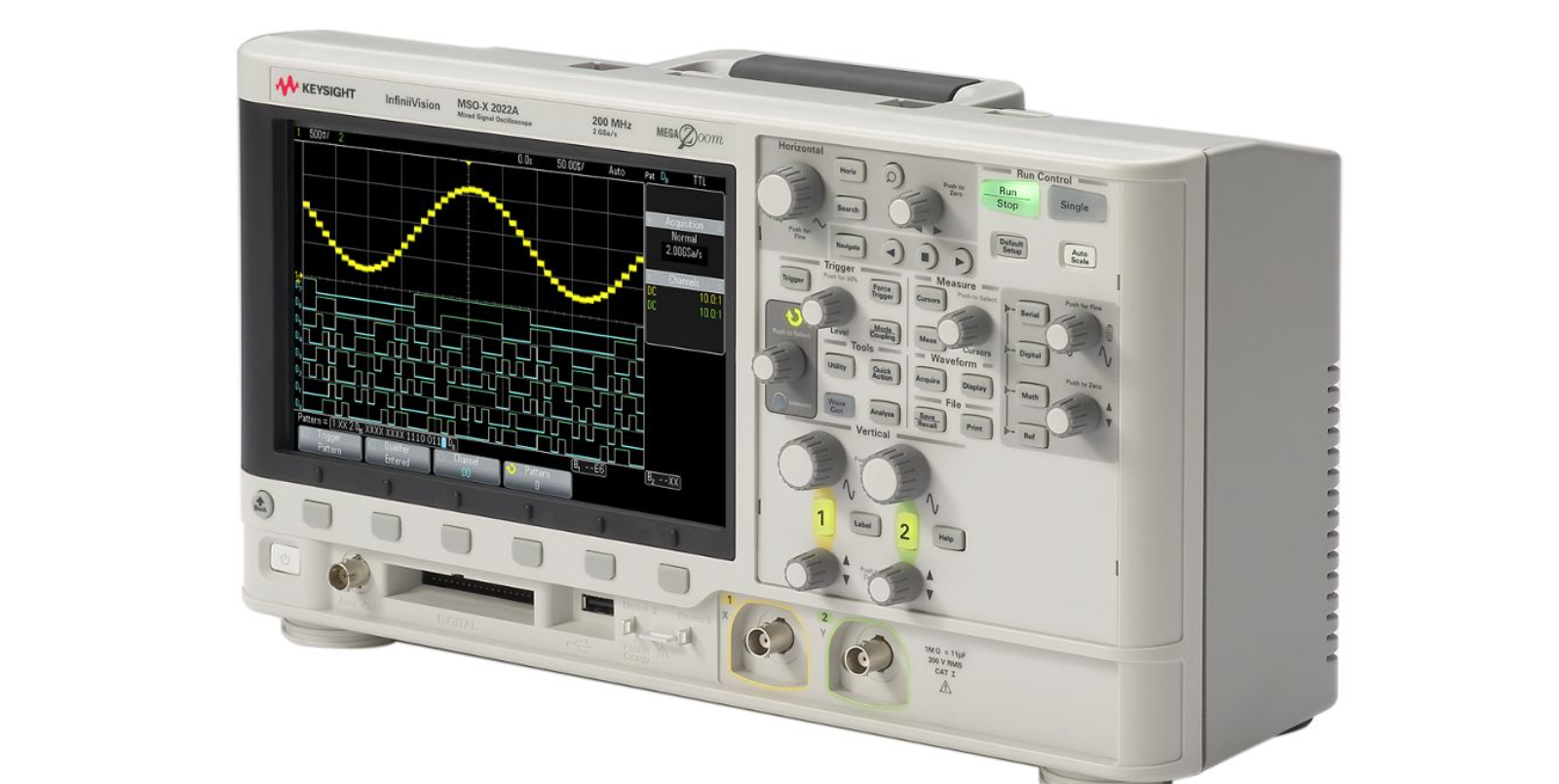

Осциллограф Keysight DSOX2022A
-

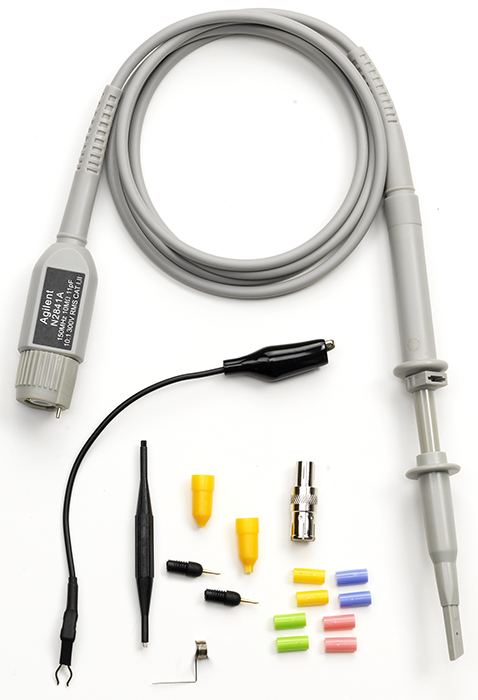

Два пассивных пробника N2841A (150 МГц, 10:1)
-
Сетевой кабель
-
Документация и электронный сертификат калибровки
-
Встроенная справка и локализация на 13 языков
-
ПО BenchVue (базовая версия)
