Keysight MXR104B осциллограф Infiniium MXR B-Series, 1 ГГц, 4 канала
Keysight MXR104B — 4-канальный осциллограф реального времени серии Infiniium MXR B-Series с полосой пропускания 1 ГГц и частотой дискретизации до 16 Гвыб/с на всех аналоговых каналах одновременно. Модель предназначена для разработки, отладки и верификации электронных устройств, анализа высокоскоростных переходных процессов и временной корреляции нескольких сигналов, когда требуется сочетание гигагерцовой полосы, высокой частоты дискретизации, глубокого захвата и расширенных средств поиска аномалий.
Платформа Infiniium MXR B-Series построена на 10-битном АЦП и низкошумящем входном тракте с аппаратно-ускоренной обработкой измерительных данных. Для серии характерны частота дискретизации 16 Гвыб/с на всех аналоговых каналах одновременно, штатная память 200 Мточек на канал, трёхступенчатая система запуска и более 50 стандартных измерений. В B-Series штатно включены InfiniiScan Event Identification, генератор произвольных сигналов 50 МГц и анализатор частотных характеристик 50 МГц. Платформа масштабируется по полосе пропускания, памяти, числу аналоговых каналов и специализированным измерительным приложениям.
MXR104B обеспечивает полосу 1 ГГц одновременно на четырёх аналоговых каналах. Такая конфигурация рассчитана на исследование более быстрых фронтов и высокочастотных составляющих по сравнению с 500-МГц моделями при сохранении полной частоты дискретизации на каждом канале. 10-битное аппаратное разрешение повышает детализацию измерений по вертикали, а режим High Resolution позволяет увеличить разрешение до 16 бит при соответствующем снижении частоты дискретизации и эффективной полосы измерения. Низкошумящий входной тракт и аппаратные фильтры предназначены для измерений, где существенны вертикальная точность, динамический диапазон и выделение малых составляющих сигнала.
Стандартная память 200 Мточек на канал может быть расширена до 400 Мточек на канал или до 1,6 Гточек комбинированной гибкой памяти. Для анализа редких и непериодических событий предусмотрены штатные History Mode и Segmented Memory: History Mode позволяет просматривать до 1024 предыдущих событий запуска, а сегментированная память используется для регистрации отдельных событий с сохранением данных для последующего анализа.
Штатно MXR104B поддерживает RTSA и DDC с полосой анализа 40 МГц. Соответствующие опции расширяют полосу RTSA до 160 или 320 МГц, а DDC — до 2 ГГц и обеспечивают независимую установку центральной частоты для каждого канала. Частотный диапазон RTSA/DDC может быть расширен до 6 ГГц независимо от аналоговой полосы осциллографа. Для коррелированного анализа аналоговых и цифровых сигналов доступны 16 цифровых каналов логического анализа, а специализированные программные приложения расширяют возможности прибора для анализа последовательных интерфейсов, джиттера и целостности питания.
Конфигурация MXR104B предусматривает дальнейшую модернизацию: исходная полоса пропускания 1 ГГц может быть расширена до 2, 2,5, 4 или 6 ГГц, а количество аналоговых каналов — с четырёх до восьми. Это позволяет использовать MXR104B как исходную гигагерцовую конфигурацию MXR B-Series и увеличивать измерительные возможности прибора при изменении требований к полосе, числу каналов, глубине записи и специализированному анализу.
Особенности и преимущества
- 4 аналоговых канала с полосой пропускания 1 ГГц.
- Частота дискретизации до 16 Гвыб/с на всех аналоговых каналах одновременно.
- 10-битный АЦП; разрешение до 16 бит в режиме High Resolution при соответствующем снижении частоты дискретизации и полосы измерения.
- Низкошумящий входной тракт с аппаратными аналоговыми фильтрами.
- 200 Мточек памяти на канал в стандартной конфигурации.
- Расширение памяти до 400 Мточек на канал или до 1,6 Гточек комбинированной гибкой памяти.
- Штатная система InfiniiScan Event Identification для поиска и выделения событий по форме сигнала.
- History Mode с просмотром до 1024 предыдущих событий запуска.
- Segmented Memory для эффективной регистрации отдельных событий в длительном временном интервале.
- Более 50 стандартных автоматических измерений.
- Трёхступенчатая система запуска для выделения сложных последовательностей событий.
- Встроенный генератор произвольных сигналов с полосой 50 МГц.
- Встроенный анализатор частотных характеристик с диапазоном до 50 МГц.
- Штатные RTSA и DDC с полосой анализа 40 МГц; опциональное расширение RTSA до 160/320 МГц и DDC до 2 ГГц.
- Опциональные 16 цифровых каналов для коррелированного анализа аналоговых и цифровых сигналов.
- Возможность расширения частотного диапазона RTSA/DDC до 6 ГГц.
- Возможность расширения аналоговой полосы пропускания до 6 ГГц.
- Возможность аппаратной модернизации с 4 до 8 аналоговых каналов.
- Сенсорный дисплей 15,6″ Full HD 1920 × 1080 с поддержкой второго независимого внешнего монитора.
Область применения
- разработка и отладка аналоговых, цифровых и смешанных электронных устройств;
- анализ высокоскоростных импульсных сигналов, фронтов, переходных процессов, выбросов и нарушений формы сигнала;
- временная корреляция сигналов в нескольких узлах электронного устройства;
- разработка и отладка встраиваемых систем и высокоскоростных цифровых узлов;
- исследование источников питания, преобразователей и систем управления питанием;
- поиск редко возникающих событий и непериодических аномалий;
- длительная регистрация последовательностей событий с использованием глубокой и сегментированной памяти;
- анализ последовательных интерфейсов при использовании соответствующих программных приложений;
- коррелированный анализ аналоговых и цифровых сигналов при установке опции логического анализа;
- анализ сигналов во временной и частотной областях с использованием RTSA/DDC, включая расширенные режимы при установке соответствующих опций;
- лабораторная разработка, верификация прототипов и функциональные испытания электронных узлов с рабочей полосой до 1 ГГц.
Примечание

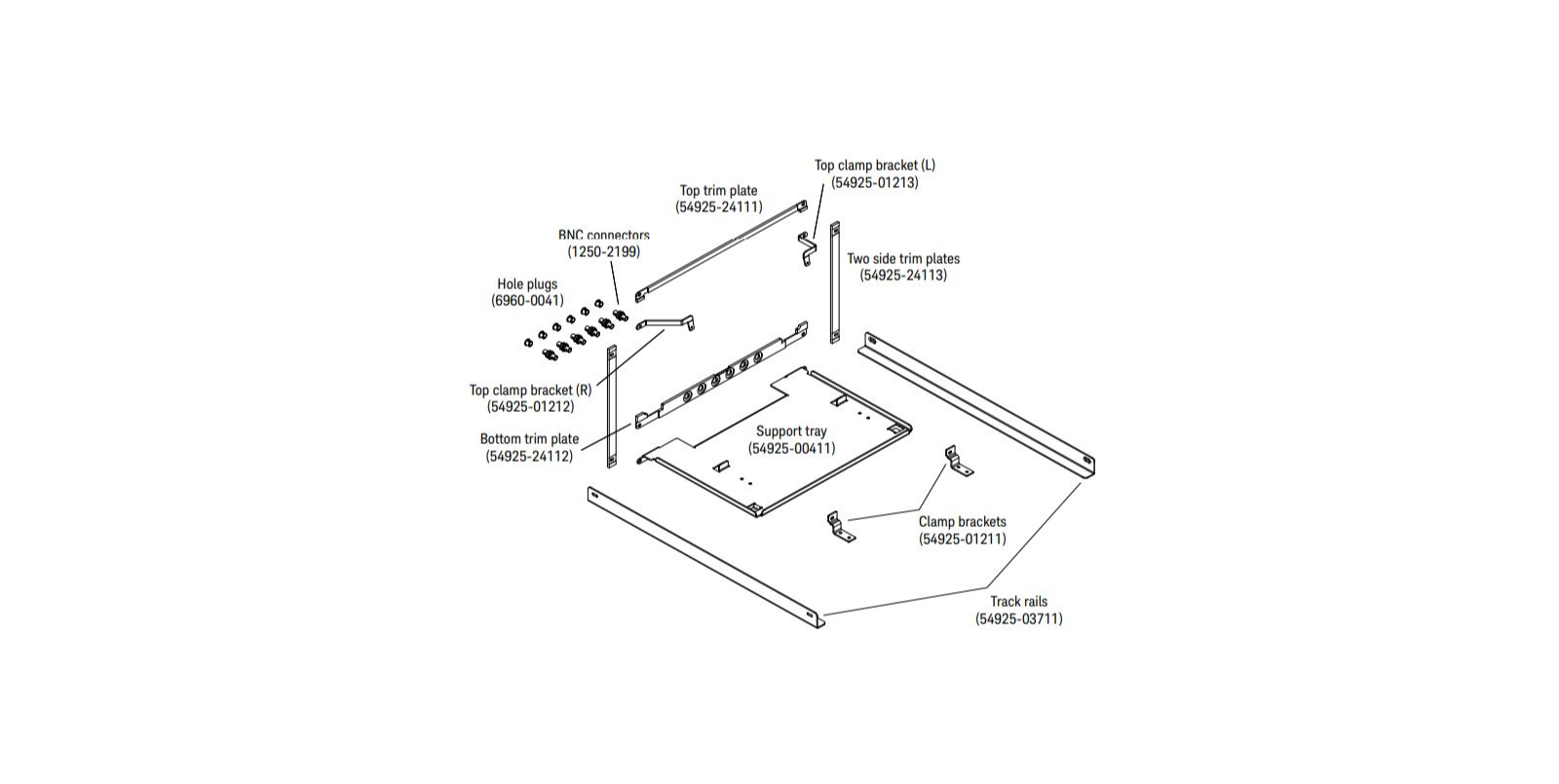

MXR104B имеет исходную конфигурацию 1 ГГц и 4 аналоговых канала. Расширение полосы пропускания, увеличение памяти, добавление 16 цифровых каналов, расширение возможностей RTSA/DDC и специализированные программные приложения доступны соответствующими опциями. Модернизация с 4 до 8 аналоговых каналов является аппаратной и выполняется через сервисный центр Keysight.
| Количество аналоговых каналов | 4 |
|---|---|
| Полоса пропускания, 50 Ом | 1 ГГц |
| Полоса пропускания, 1 МОм | 500 МГц |
| Расширение полосы пропускания | До 2 / 2,5 / 4 / 6 ГГц соответствующими вариантами модернизации |
| Время нарастания / спада, 10–90% | 430 пс, тип. |
| Разрешение АЦП | 10 бит |
| Режим High Resolution | До 16 бит |
| High Resolution — зависимость разрешения | 10 бит — до 16 Гвыб/с; 11 бит — 6,4 Гвыб/с; 12 бит — 3,2 Гвыб/с; 13 бит — 1,6 Гвыб/с; 14 бит — 800 Мвыб/с, до 300 МГц; 15 бит — 400 Мвыб/с, до 165 МГц; 16 бит — 200 Мвыб/с при 82,5 МГц, 100 Мвыб/с при 41,3 МГц, 50 Мвыб/с при 20,6 МГц |
| Максимальная частота дискретизации | 16 Гвыб/с одновременно на всех 4 аналоговых каналах |
| Интервал между отсчётами при 16 Гвыб/с | 62,5 пс |
| Глубина памяти, стандарт | 200 Мточек/канал на всех аналоговых каналах |
| Расширение памяти | 400 Мточек/канал на всех аналоговых каналах |
| Максимальная комбинированная гибкая память | 1,6 Гточек распределяются между каналами 1–4: 1 канал — до 1,6 Гточек; 2 канала — до 800 Мточек/канал; 3 канала — до 533 Мточек/канал, дополнительно к 400 Мточек на всех каналах |
| Входное сопротивление | 50 Ом ±3,5% (тип. ±1% при 25 °C); 1 МОм ±1% |
| Входная ёмкость, 1 МОм | 14 пФ, тип. |
| Вертикальная чувствительность, 50 Ом | 1 мВ/дел – 1 В/дел |
| Вертикальная чувствительность, 1 МОм | 1 мВ/дел – 5 В/дел |
| Входная связь | 50 Ом: DC; 1 МОм: DC или AC (>11 Гц) |
| Ограничение полосы | Аналоговые фильтры 20 и 200 МГц; цифровые фильтры от 14,7 МГц до полосы осциллографа |
| Максимальное входное напряжение, 50 Ом | ±5 ВMAX |
| Максимальное входное напряжение, 1 МОм | 30 В RMS или ±40 ВMAX (DC + VPEAK) |
| Диапазон смещения, 50 Ом | ≤55 мВ/дел: ±0,8 В; ≤120 мВ/дел: ±1,6 В; ≤260 мВ/дел: ±3,2 В; >260 мВ/дел: ±4 В |
| Диапазон смещения, 1 МОм | <10 мВ/дел: ±5 В; ≤200 мВ/дел: ±20 В; >200 мВ/дел: ±40 В |
| Точность усиления по постоянному току | ±2% полной шкалы; тип. ±1% |
| Собственный шум, полная полоса 1 ГГц | Зависит от вертикального масштаба; типовые значения нормированы Keysight для входа 50 Ом |
| Минимальный собственный шум с ограничением полосы | 43 мкВ RMS, тип., при 1–2 мВ/дел и полосе 20 МГц |
| ENOB, полоса 1 ГГц | Зависит от частоты входного сигнала и условий измерения; нормируется Keysight для входа 50 Ом, 50 мВ/дел |
| ENOB с аппаратным ограничением полосы | До 9,0 бит, тип., при полосе 20 МГц; вход 50 Ом, 50 мВ/дел |
| Изоляция между соседними каналами | ≤ –60 дБ, тип., DC–1 ГГц |
| Изоляция между несоседними каналами | ≤ –85 дБ, тип., DC–1 ГГц |
| Диапазон временной развёртки | 5 пс/дел – 200 с/дел |
| Roll Mode | 50 мс/дел – 1000 с/дел |
| Компенсация задержки каналов (de-skew) | ±1 мс, шаг 100 фс |
| Точность временной базы | ±(8 × 10⁻⁹ первоначально + 75 × 10⁻⁹/год старения) |
| Внутриканальный собственный джиттер | 118 фс RMS при 100 нс/дел; 130 фс при 1 мкс/дел; 140 фс при 10 мкс/дел; 145 фс при 100 мкс/дел; 155 фс при 1 мс/дел |
| Межканальный собственный джиттер | 100 фс RMS, тип. |
| Джиттер запуска | 523 фс RMS для 4-канальных моделей |
| Режим Sample | Последовательная выборка с sin(x)/x-интерполяцией до 32 точек |
| Скорость обновления осциллограмм | Более 200 000 осциллограмм/с |
| Peak Detect | Передискретизация 16 Гвыб/с с сохранением минимального и максимального значений для обнаружения глитчей и алиасинга |
| Усреднение | 2–1 048 575 усреднений; до 12 000 усреднений/с с аппаратным ускорением |
| History Mode | До 1024 предыдущих захватов |
| Segmented Memory | Поддерживается; количество сегментов не фиксируем из-за различия значений в разделах актуального Datasheet |
| Система запуска | Трёхступенчатая |
| Источники запуска | Аналоговые каналы, Aux In, линия питания; цифровые каналы при наличии опции MSO |
| Максимальная частота Edge Trigger, 50 Ом | 6 ГГц |
| Диапазон удержания запуска | 25 нс – 10 с; фиксированный или случайный |
| Основные типы запуска | Edge, Edge Transition, Edge Then Edge, Pulse Width, Glitch, Runt, Timeout, Pattern/State, Setup/Hold, Window, Burst, Nth Edge, OR’d Edges |
| InfiniiScan Zone Trigger | Штатно; до 8 пользовательских зон |
| Fault Hunter | Штатно; автоматизированный поиск глитчей, медленных фронтов/спадов и runt-импульсов |
| Автоматические измерения | Более 50 стандартных измерений; до 20 одновременно |
| Максимальная скорость автоматических измерений | Более 300 000 измерений/с |
| Математические функции | До 16 одновременно; арифметические операции, дифференцирование, интегрирование, квадрат, квадратный корень, минимум/максимум, усреднение, common mode, задержка, инверсия, FFT |
| FFT | Анализ амплитуды и фазы; линейная/логарифмическая шкала; управление Start/Stop, Span, Center Frequency и RBW; автоматическое определение до 25 пиков |
| RTSA/DDC, стандарт | RTSA и DDC с полосой анализа 40 МГц; общая центральная частота для каналов |
| RTSA, опциональное расширение | Полоса анализа 160 или 320 МГц; независимая центральная частота для каждого канала |
| DDC, опциональное расширение | Полоса анализа до 2 ГГц; независимая центральная частота для каждого канала |
| Frequency Extension, опция | Расширение частотного диапазона RTSA/DDC до 6 ГГц независимо от аналоговой полосы осциллографа |
| Цифровые каналы, опция MSO | 16 |
| Полоса цифровых каналов | 300 МГц |
| Максимальная частота дискретизации цифровых каналов | 8 Гвыб/с на всех цифровых каналах |
| Память цифровых каналов | 250 Мточек/канал при 8 Гвыб/с; 125 Мточек/канал при частоте дискретизации <8 Гвыб/с |
| Минимально обнаруживаемый импульс цифровых каналов | 2 нс |
| Минимальный размах цифрового сигнала | 500 мВ пик-пик |
| Входной импеданс цифровых каналов | 100 кОм ±2%; около 8 пФ на наконечнике пробника |
| Встроенный цифровой вольтметр | Штатно; AC RMS, DC, DC RMS; 4 разряда; 100 измерений/с |
| Встроенные счётчики | 3: два общего назначения и один квалифицированный запуском |
| Разрядность счётчиков | Общего назначения — 5–10 разрядов; квалифицированный запуском — 5–8 разрядов |
| Максимальная частота счётчиков общего назначения | 6 ГГц |
| Встроенный генератор сигналов | Штатно; выход BNC на задней панели |
| Диапазон синусоидального сигнала генератора | 12,5 мГц – 50 МГц |
| Максимальная амплитуда генератора | До 5 В пик-пик на 50 Ом; до 10 В пик-пик на 1 МОм |
| Произвольная форма генератора | 1–122 070 точек; 200 Мвыб/с; полоса фильтра 40 МГц |
| Модуляция генератора | AM, FM, FSK |
| Анализатор частотных характеристик | Штатно; до 50 МГц |
| Дисплей | 15,6″, ёмкостный Multi-Touch, Full HD 1920 × 1080 |
| Интерфейс пробников | Keysight AutoProbe |
| Операционная система | Windows 10 |
| Процессор | Intel Core i7-9700E, 2,6 ГГц |
| Оперативная память | 32 ГБ |
| Накопитель | Съёмный SSD 1 ТБ |
| LAN | 10/100/1000Base-T |
| USB | 6 × USB 3.0 Host; 1 × USB 3.0 Device |
| Видеовыходы | DisplayPort, VGA; поддержка двух дисплеев одновременно |
| Дополнительные интерфейсы | Trigger Out, Auxiliary Out, вход/выход опорной частоты 10 МГц |
| Модернизация до 8 аналоговых каналов | MXRB8CH-002; аппаратная модернизация через сервисный центр Keysight |
- Осциллограф Keysight MXR104B
- 4 пассивных пробника Keysight N2873A, 500 МГц, 10:1 — по одному на каждый аналоговый канал
- Сумка для принадлежностей пробников
- Сетевой кабель
- Калибровочный BNC-кабель
- Клавиатура и мышь
- Жёсткая крышка передней панели
- Встроенное программное обеспечение Infiniium
- Документация
