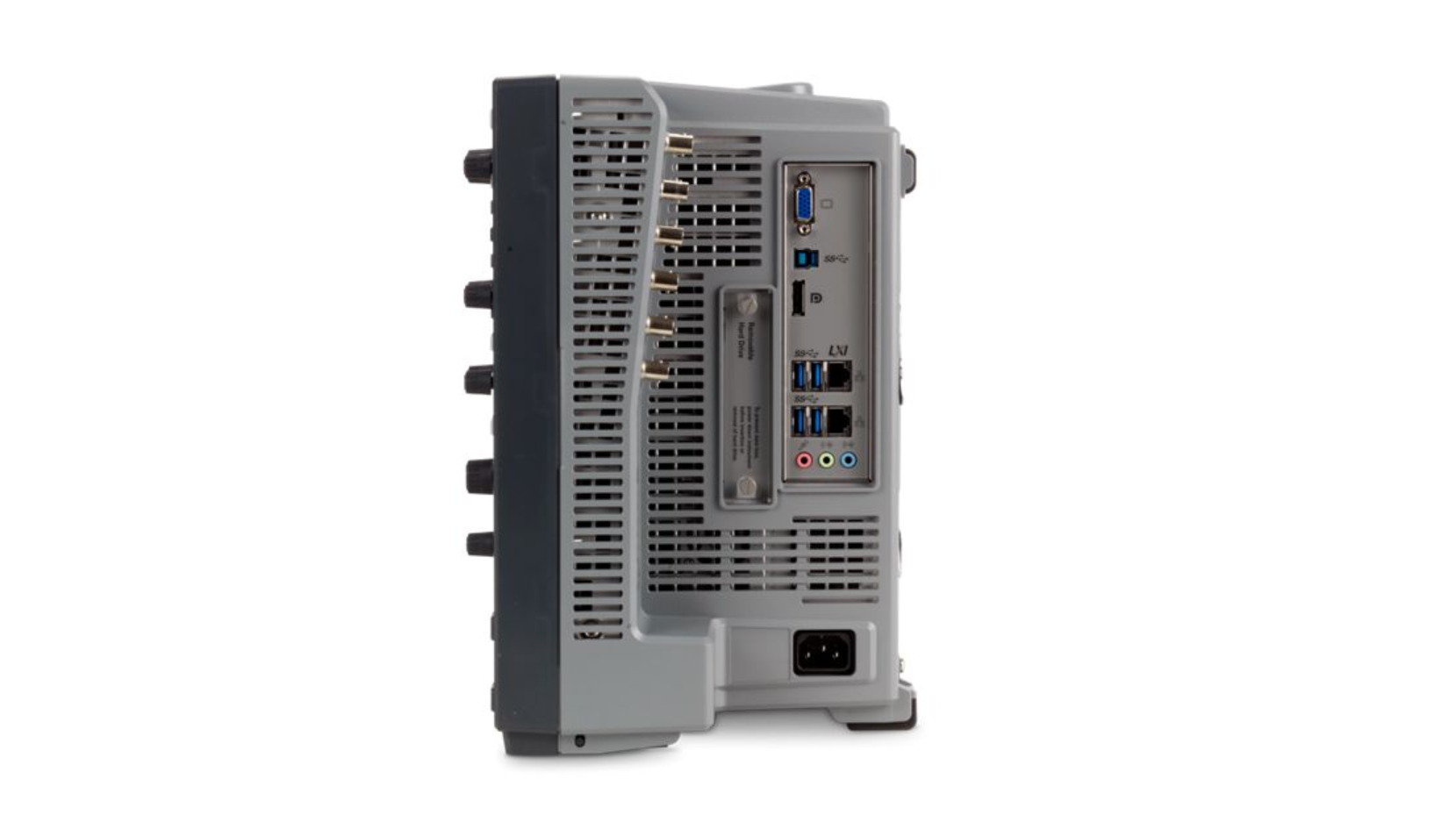

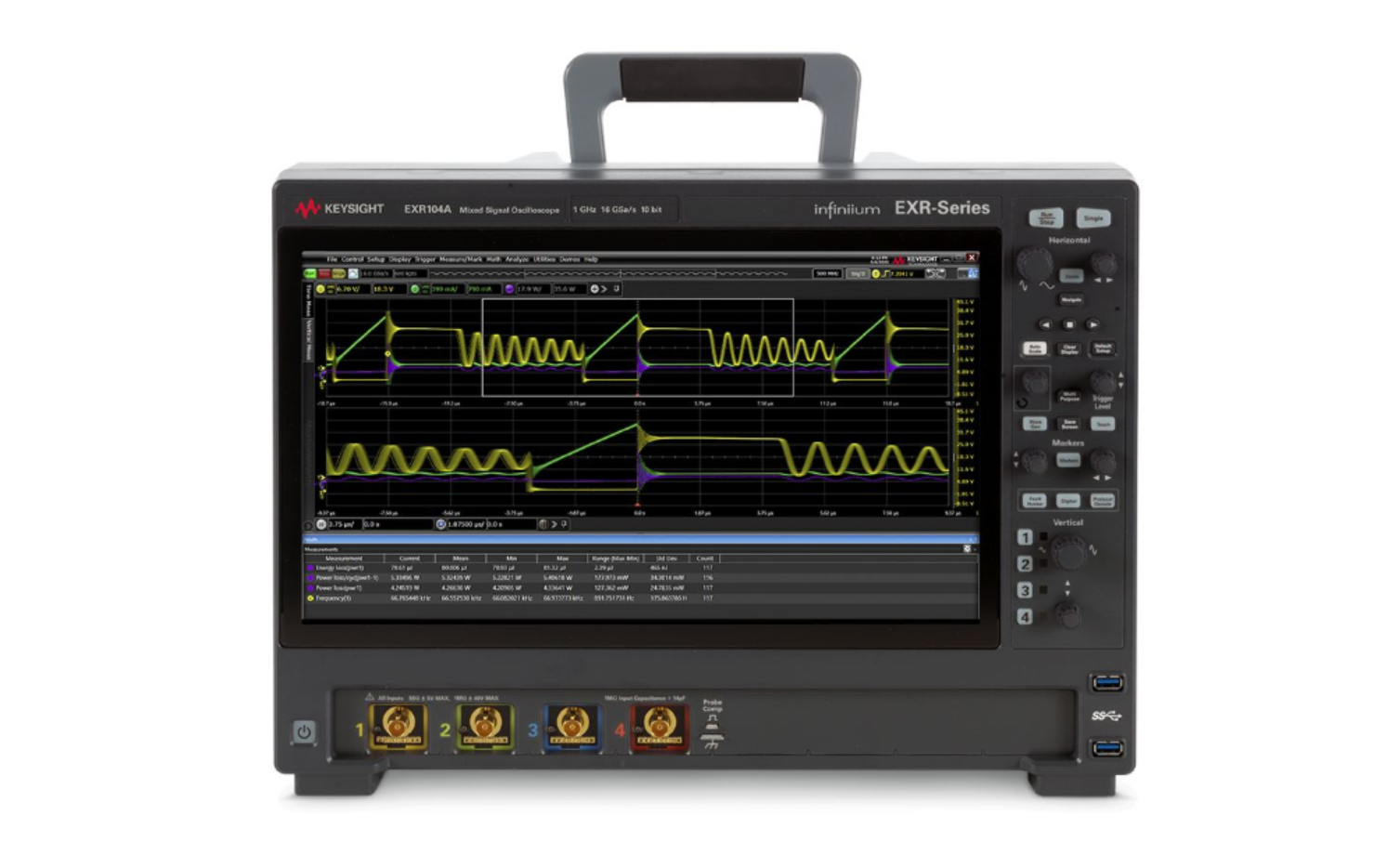

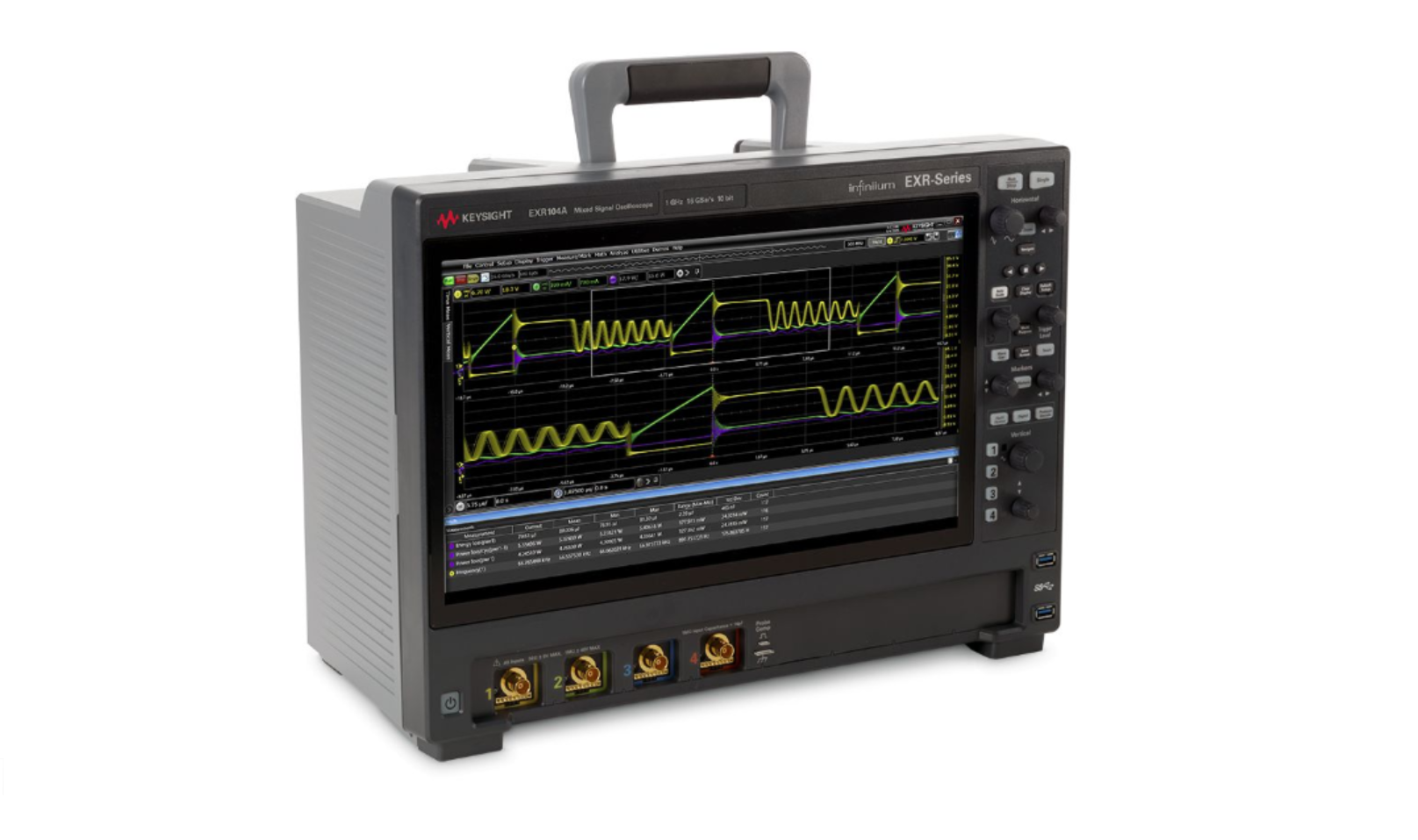

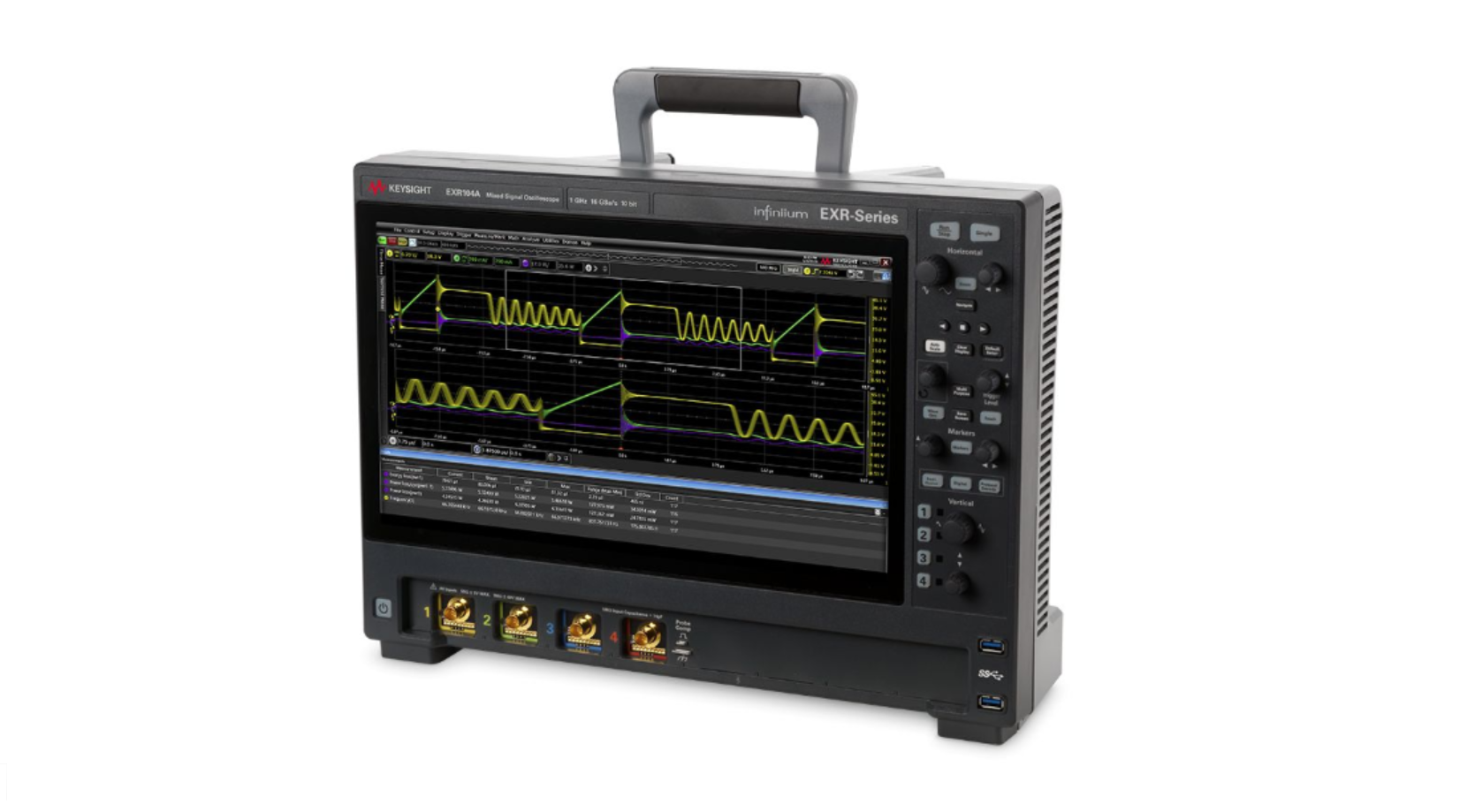

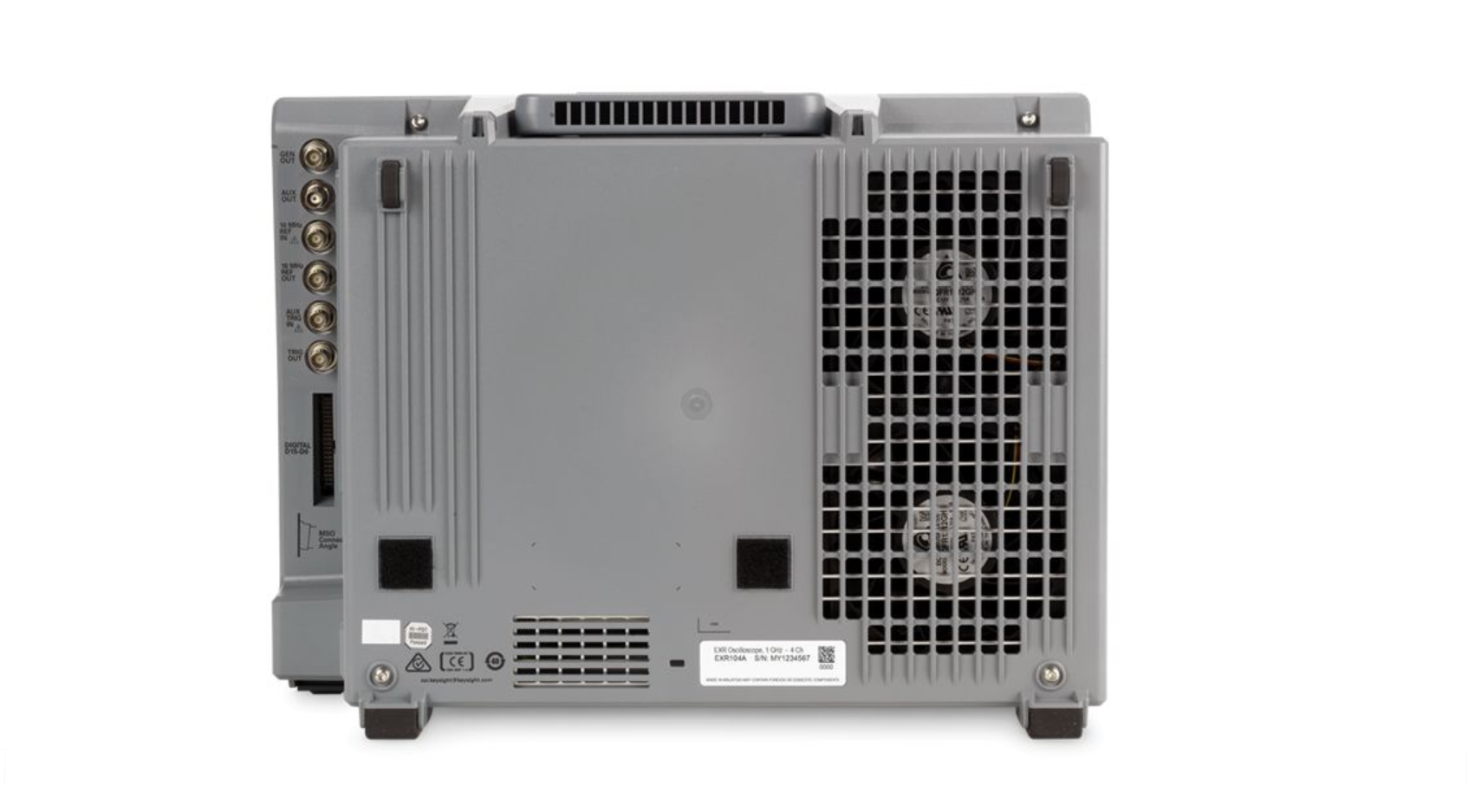

Keysight EXR104A — 4-канальный цифровой осциллограф реального времени серии Infiniium EXR с полосой пропускания 1 ГГц на всех аналоговых каналах и частотой дискретизации до 16 Гвыб/с на каждом канале одновременно. Модель предназначена для разработки, отладки и верификации цифровых и смешанных электронных систем, исследования быстрых переходных процессов, временных соотношений между сигналами и поиска редко возникающих аномалий.

Серия Infiniium EXR объединяет осциллографы реального времени с 4 или 8 аналоговыми каналами, 10-битными АЦП, частотой дискретизации 16 Гвыб/с на каждом аналоговом канале, глубокой памятью и аппаратно-ускоренной обработкой данных. Специализированная ASIC ускоряет построение осциллограмм и выполнение измерений, обеспечивая скорость обновления более 200 000 осциллограмм/с. Архитектура EXR рассчитана на многоканальные измерения с сохранением полной частоты дискретизации при одновременном использовании всех аналоговых каналов.

EXR104A обеспечивает полосу пропускания 1 ГГц на всех 4 аналоговых каналах. Расчётное время нарастания составляет 430 пс по уровню 10–90%, что позволяет исследовать более быстрые фронты и переходные процессы по сравнению с 500-МГц конфигурацией. 10-битные АЦП обеспечивают повышенное исходное вертикальное разрешение, а режим High-Resolution позволяет увеличивать разрешение до 16 бит при соответствующем уменьшении полосы пропускания и частоты дискретизации.

Стандартная глубина памяти составляет 100 Мточек на канал. Для продолжительных захватов доступны аппаратные расширения памяти до 200 Мточек/канал, 400 Мточек/канал и до 1,6 Гточек гибкой памяти. History Mode позволяет просматривать ранее захваченные события, а сегментированная память предназначена для регистрации последовательности отдельных событий без заполнения памяти неинформативными промежутками между ними.

EXR104A представляет собой масштабируемую измерительную платформу. Исходная полоса пропускания 1 ГГц может быть увеличена с помощью соответствующих опций вплоть до 6 ГГц. Количество аналоговых каналов может быть расширено с 4 до 8; такое расширение является аппаратной модернизацией и выполняется через сервисный центр Keysight. Это позволяет увеличивать возможности прибора при изменении требований к полосе пропускания или количеству одновременно исследуемых сигналов.

Функциональность EXR104A также расширяется 16 цифровыми каналами логического анализа с опцией EXR2MSO, встроенным генератором сигналов произвольной формы 50 МГц с опцией EXR2WAV и увеличенной памятью. Программные приложения позволяют дополнить прибор средствами запуска и декодирования последовательных протоколов, анализа джиттера, целостности сигнала и питания, исследования импульсных источников питания и проверки соответствия интерфейсов установленным стандартам.

Для работы с сигналами и результатами анализа используется сенсорный дисплей диагональю 15,6″ с разрешением Full HD 1920 × 1080. Интерфейс Infiniium позволяет одновременно отображать несколько осциллограмм, измерений, математических функций и результатов специализированного анализа.

Особенности и преимущества

• 4 аналоговых канала с полосой пропускания 1 ГГц.
• Расчётное время нарастания 430 пс по уровню 10–90%.
• Частота дискретизации до 16 Гвыб/с одновременно на каждом из 4 аналоговых каналов.
• Возможность увеличения полосы пропускания с 1 до 6 ГГц с помощью соответствующих опций.
• 10-битные АЦП с режимом High-Resolution до 16 бит в зависимости от полосы пропускания и частоты дискретизации.
• Стандартная глубина памяти 100 Мточек/канал с возможностью аппаратного расширения.
• Максимальная конфигурация до 1,6 Гточек гибкой памяти.
• Аппаратно-ускоренная обработка данных на базе специализированной ASIC.
• Скорость обновления более 200 000 осциллограмм/с.
• History Mode и сегментированная память для анализа редких и распределённых во времени событий.
• Возможность добавления 16 цифровых каналов с опцией EXR2MSO.
• Встроенный генератор сигналов произвольной формы до 50 МГц с опцией EXR2WAV.
• Возможность аппаратного расширения с 4 до 8 аналоговых каналов через сервисный центр Keysight.
• Поддержка специализированных приложений для анализа последовательных протоколов, джиттера, целостности сигнала, целостности питания и импульсных источников питания.
• Сенсорный дисплей 15,6″ Full HD для отображения осциллограмм и результатов анализа.

Область применения

• разработка и отладка цифровых и смешанных электронных устройств;
• исследование быстрых фронтов и переходных процессов;
• анализ сигналов тактирования, синхронизации и управления;
• проверка временных соотношений между несколькими взаимосвязанными сигналами;
• поиск глитчей, выбросов и редко возникающих нарушений формы сигнала;
• отладка встроенных систем и последовательных интерфейсов с соответствующими программными опциями;
• анализ целостности сигнала и джиттера с соответствующими приложениями;
• анализ шин питания, импульсных источников питания и силовой электроники с соответствующими пробниками и приложениями;
• разработка и верификация печатных плат, электронных модулей и систем управления;
• лабораторные и автоматизированные испытания электронного оборудования.

Примечание

EXR104A в базовой конфигурации имеет 4 аналоговых канала с полосой пропускания 1 ГГц и стандартную глубину памяти 100 Мточек/канал. 16 цифровых каналов, встроенный генератор сигналов произвольной формы 50 МГц, увеличенная память и специализированные программные приложения требуют соответствующих аппаратных или программных опций.

Полоса пропускания EXR104A может быть увеличена с 1 ГГц вплоть до 6 ГГц с помощью соответствующих опций модернизации. Расширение количества аналоговых каналов с 4 до 8 является аппаратной модернизацией и выполняется через сервисный центр Keysight.

Разрешение до 16 бит в режиме High-Resolution, максимальное значение ENOB и минимальные значения собственного шума достигаются при определённых настройках полосы пропускания, вертикального масштаба и частоты дискретизации и не являются постоянными характеристиками для всех режимов работы.
