Партномер
SGU100A
Код товара
1418.2005.02
Наименование на русском

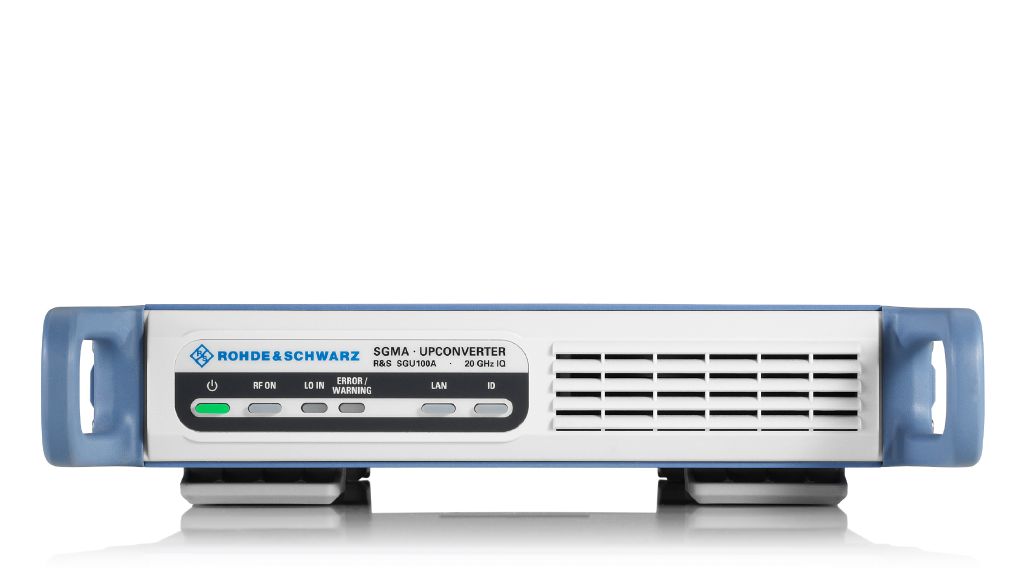

Rohde&Schwarz rohde & Schwarz 1418.2005.02 SGU100A повышающий преобразователь частоты SGMA
Наименование на английском
SGMA upconverter, base unit
Бренд
Серия
SGU100A SGMA
Артикул
1418.2005.02
347 263 ₽
Цены на сайте не являются публичной офертой и носят информационный характер и могут изменяться при оформлении заказа
Rohde & Schwarz SGU100A — повышающий преобразователь частоты семейства SGMA для расширения диапазона внешнего RF/LO-источника в СВЧ-область. Прибор не является автономным генератором сигнала: для работы ему требуется внешний синтезатор, подающий сигнал на вход LO IN. В штатной конфигурации SGMA эту функцию выполняет SGS100A.
Базовый SGU100A комплектуется обязательной частотной опцией SGU-B120 или SGU-B120V. В зависимости от выбранной конфигурации выходной диапазон составляет до 20 или 40 ГГц; исполнения с индексом V поддерживают внешнюю аналоговую I/Q-модуляцию через внутренний I/Q-модулятор SGU100A.
На частотах до 12 ГГц входной CW- или модулированный RF-сигнал проходит через SGU100A в режиме bypass. Выше 12 ГГц входной сигнал используется как LO для формирования выходного СВЧ-сигнала. Итоговый сигнал во всём диапазоне снимается с RF-выхода SGU100A.
При соединении с SGS100A повышающий преобразователь распознаётся как частотное расширение и управляется через SGS100A, благодаря чему два прибора работают как единая система.
Особенности и преимущества
- модульное расширение частотного диапазона до 20 или 40 ГГц в зависимости от конфигурации;
- CW- и I/Q-исполнения с отдельными базовыми частотными опциями;
- собственный I/Q-модулятор в конфигурациях SGU-B120V/SGU-B140V;
- полоса I/Q-модуляции выше 12 ГГц до ±1 ГГц, что соответствует RF-полосе до 2 ГГц;
- единый RF-выход для bypass- и СВЧ-тракта;
- встроенный импульсный модулятор: 12–20 ГГц с SGU-B120/SGU-B120V и 12–19,5 ГГц с SGU-B140/SGU-B140V;
- опциональный механический ступенчатый аттенюатор SGU-B26 для расширения диапазона регулировки уровня;
- интерфейсы PCIe, Gigabit Ethernet и USB 2.0 для удалённого управления;
- LO IN для подачи внешнего RF/LO-сигнала и LO OUT для фазокогерентных конфигураций;
- компактный корпус 1 HU, ½ ширины 19-дюймовой стойки.
Частотные диапазоны I/Q- и импульсного модуляторов, назначение LO IN/LO OUT и интерфейсы подтверждены Specifications.
Область применения
- расширение частотного диапазона RF-источников в СВЧ-область;
- автоматизированные испытательные системы и ATE;
- формирование CW-сигналов до 20 или 40 ГГц при работе с внешним синтезатором;
- формирование широкополосных I/Q-модулированных сигналов в конфигурациях с векторными опциями;
- многоканальные и фазокогерентные испытательные системы;
- beamforming и испытания фазированных антенных решёток;
- аэрокосмические и оборонные испытательные системы.
Примечания
Базовый SGU100A должен заказываться с одной из обязательных частотных опций: SGU-B120 для CW-конфигурации либо SGU-B120V для конфигурации с I/Q-модуляцией. Для расширения диапазона до 40 ГГц используются SGU-B140 или SGU-B140V соответственно.
SGU100A не является автономным генератором RF-сигнала. При использовании вне связки с SGS100A требуется внешний синтезатор, подающий RF/LO-сигнал на вход LO IN. В типовой конфигурации SGMA эту функцию выполняет SGS100A.
Количество каналов
1
Частотный диапазон от
10 МГц
Частотный диапазон до
20 МГц
Частотный диапазон до (макс. опция)
40 МГц
Тип модуляции
импульсная
Интерфейсы управления
LAN/Ethernet (LXI), USB (USB-TMC)
Характеристики
| Тип прибора | Повышающий преобразователь частоты SGMA |
| Принцип работы | Входной RF/LO-сигнал до 12 ГГц проходит через bypass-тракт; выше 12 ГГц используется для преобразования частоты. Выходной сигнал формируется на едином RF-выходе SGU100A |
| Обязательная базовая частотная опция | SGU-B120 — CW, 10 МГц–20 ГГц; либо SGU-B120V — I/Q, 10 МГц–20 ГГц |
| Расширение до 40 ГГц | SGU-B120 + SGU-B140 — CW; SGU-B120V + SGU-B140V — I/Q |
| Диапазон выходной частоты | 10 МГц–20 ГГц с SGU-B120/SGU-B120V; 10 МГц–40 ГГц с SGU-B120 + SGU-B140 или SGU-B120V + SGU-B140V |
| Диапазон входной частоты RF/LO | 10 МГц–12,75 ГГц |
| Режим при f ≤ 12 ГГц | Входной CW- или модулированный RF-сигнал усиливается и проходит на RF-выход в режиме bypass |
| Режим при f > 12 ГГц | Входной CW-сигнал используется для получения LO внутреннего I/Q-модулятора либо для формирования выходного CW-сигнала |
| LO IN для SGU-B120/SGU-B120V | RF 10 МГц–12 ГГц → LO 10 МГц–12 ГГц; RF >12–12,75 ГГц → LO 12–12,75 ГГц; RF >12,75–20 ГГц → LO 6,375–10 ГГц |
| LO IN для конфигурации до 40 ГГц | RF 10 МГц–12 ГГц → LO 10 МГц–12 ГГц; RF >12–12,75 ГГц → LO 12–12,75 ГГц; RF >12,75–25,5 ГГц → LO 6,375–12,75 ГГц; RF >25,5–40 ГГц → LO 6,375–10 ГГц |
| Уровень LO IN при преобразовании, f > 12 ГГц | +7…+13 дБм |
| Максимально допустимый уровень LO IN | +18 дБм при f > 12 ГГц; +25 дБм в bypass-режиме при f ≤ 12 ГГц |
| Диапазон установки уровня без SGU-B26 | 10–<30 МГц: –20…+12 дБм; 30–<50 МГц: –20…+18 дБм; ≥50 МГц: –20…+25 дБм |
| Диапазон установки уровня с SGU-B26 | 10–<30 МГц: –120…+12 дБм; 30–<50 МГц: –120…+18 дБм; ≥50 МГц: –120…+25 дБм |
| Разрешение установки уровня | 0,01 дБ |
| Гарантированный диапазон выходного уровня, B120/B120V без B26 | В связке SGS100A + SGU100A: 10 МГц < f ≤ 50 МГц, bypass — –10…+8 дБм PEP; 50 МГц < f ≤ 12 ГГц, bypass — –10…+15 дБм PEP; 12 ГГц < f ≤ 20 ГГц — –10…+17 дБм PEP |
| Гарантированный диапазон выходного уровня, B120/B120V с B26 | В связке SGS100A + SGU100A: 10 МГц < f ≤ 50 МГц, bypass — –100…+8 дБм PEP; 50 МГц < f ≤ 12 ГГц, bypass — –100…+13 дБм PEP; 12 ГГц < f ≤ 20 ГГц — –100…+15 дБм PEP |
| Гарантированный диапазон выходного уровня, конфигурация до 40 ГГц без B26 | В связке SGS100A + SGU100A: 10 МГц < f ≤ 50 МГц, bypass — –10…+7 дБм PEP; 50 МГц < f ≤ 12 ГГц, bypass — –10…+13 дБм PEP; 12 ГГц < f ≤ 40 ГГц — –10…+15 дБм PEP |
| Гарантированный диапазон выходного уровня, конфигурация до 40 ГГц с B26 | В связке SGS100A + SGU100A: 10 МГц < f ≤ 50 МГц, bypass — –100…+7 дБм PEP; 50 МГц < f ≤ 12 ГГц, bypass — –100…+11 дБм PEP; 12 ГГц < f ≤ 40 ГГц — –100…+13 дБм PEP |
| Погрешность уровня, f > 12 ГГц | В связке SGS100A + SGU100A; AUTO; +18…+33 °C; CW или I/Q при полном размахе модулирующего сигнала: 12–20 ГГц — <0,9 дБ при уровне >–30 дБм, <1,1 дБ при ≤–30 дБм; >20–40 ГГц — <0,9 дБ при >–30 дБм, <1,1 дБ при –70…–30 дБм, <1,5 дБ при <–70 дБм |
| Время перестройки частоты | В связке SGS100A + SGU100A, PCIe, без переключения механического аттенюатора: <2 мс; критерий установления — <2×10⁻⁷ при f >500 МГц или <100 Гц при f ≤500 МГц |
| Время установки уровня | В связке SGS100A + SGU100A, PCIe: <2 мс без переключения механического аттенюатора; <25 мс при переключении; критерий — отклонение <0,2 дБ от конечного уровня |
| Гармоники | f >12 ГГц, уровень ≤8 дБм: <–30 дБн |
| Негармонические составляющие | В связке SGS100A + SGU100A, измеренное значение; уровень >–10 дБм, отстройка >10 кГц: 12 ГГц < f ≤20 ГГц — <–56 дБн; f >20 ГГц — <–50 дБн |
| Субгармоники | f >12 ГГц: <–55 дБн; тип. <–65 дБн |
| Широкополосный шум, B120/B120V | В связке SGS100A + SGU100A; уровень 10 дБм, отстройка 30 МГц, полоса измерения 1 Гц: CW при f >12 ГГц — <–142 дБн; I/Q при постоянном входном сигнале полного масштаба, f >12 ГГц — <–135 дБн, тип. <–138 дБн |
| Широкополосный шум, конфигурация до 40 ГГц | В связке SGS100A + SGU100A; уровень 10 дБм, отстройка 30 МГц, полоса измерения 1 Гц: CW 12–19,5 ГГц — <–142 дБн; CW >19,5 ГГц — <–136 дБн, тип. <–139 дБн; I/Q 12–19,5 ГГц — <–135 дБн, тип. <–138 дБн; I/Q >19,5 ГГц — <–134 дБн, тип. <–137 дБн |
| SSB-фазовый шум | Отдельная нормированная численная характеристика SGU100A отсутствует; для связки SGS100A + SGU100A приведены измеренные графические данные |
| I/Q-модуляция | SGU-B120V; до 40 ГГц — SGU-B120V + SGU-B140V; внутренний I/Q-модулятор SGU100A используется при f >12 ГГц |
| Полоса I/Q-модулятора | При f >12 ГГц: до ±1 ГГц; полная RF-полоса до 2 ГГц |
| АЧХ I/Q-модулятора | Измеренное отклонение: <2 дБ в пределах ±100 МГц; <6 дБ в пределах ±1 ГГц |
| Уровень остаточной несущей | Без входного сигнала, относительно сигнала полного масштаба: <–35 дБн; тип. <–45 дБн |
| Подавление зеркальной боковой полосы | 40 дБ, измеренное значение, при отстройке до ±10 МГц |
| EVM | В связке SGS100A + SGU100A; 16QAM, корневой косинусный фильтр, α = 0,5, символьная скорость 10 Мсимв/с, f >12 ГГц: RMS <(2 % + 0,04 % × f/ГГц); пиковое значение <(5 % + 0,1 % × f/ГГц) |
| Аналоговые I/Q-входы | I IN, Q IN — SMA female, 50 Ом ном.; полный масштаб: √(Vᵢ² + Vq²) = 0,5 В ном.; защита входов ±5 В |
| I/Q-выходы | I OUT, Q OUT — SMA female, 50 Ом ном.; передача I/Q-сигналов в SGS100A для модуляции ниже 12 ГГц |
| Импульсная модуляция, конфигурация до 20 ГГц | Встроенный импульсный модулятор 12–20 ГГц; ниже 12 ГГц импульсная модуляция входного RF-сигнала проходит через bypass-тракт |
| Импульсная модуляция, конфигурация до 40 ГГц | Встроенный импульсный модулятор 12–19,5 ГГц; при 19,5–40 ГГц требуется внешне импульсно-модулированный LO-сигнал |
| Параметры внутренней импульсной модуляции | Отношение вкл./выкл. >80 дБ; время нарастания/спада <20 нс по уровням 10/90 % RF-амплитуды; частота повторения 0–10 МГц; выброс <10 % |
| LO OUT, фазокогерентный выход | Конфигурация до 20 ГГц: RF 12–20 ГГц → LO OUT 12–20 ГГц; конфигурация до 40 ГГц: RF 12–19,5 ГГц → LO OUT 12–19,5 ГГц, RF >19,5–40 ГГц → LO OUT 9,75–20 ГГц |
| Уровень LO OUT | +7…+13 дБм; 50 Ом ном.; SMA female |
| RF-выход | K female, 50 Ом |
| Допустимая обратная мощность на RF-выходе | Не более 0,5 Вт от источника с импедансом 50 Ом |
| Допустимое постоянное напряжение на RF-выходе | 0 В |
| TRIG | SMA female; вход/выход запуска, вход импульсной модуляции |
| Интерфейсы управления | PCIe single lane; Ethernet 10/100/1000BASE-T; USB 2.0 |
| Удалённое управление | SCPI 1999.5 или совместимый набор команд через Ethernet/USB; драйвер Rohde & Schwarz через PCIe |
| Программное управление | R&S SGMA-GUI |
| Питание | 100–240 В AC ±10 %; 50–60 Гц, –5 %/+5 %; максимальный входной ток 1,7 А |
| Потребляемая мощность | Конфигурация с SGU-B120/SGU-B120V — 40 Вт, измеренное значение; с SGU-B140/SGU-B140V — 70 Вт, измеренное значение |
| Рабочая температура | 0…+50 °C |
| Габариты | 250 × 52,5 × 401 мм; 1 HU, ½ ширины 19″ |
| Масса | 4,0 кг при полной комплектации, номинальное значение |
| Рекомендуемый интервал калибровки | 3 года при эксплуатации 40 ч/неделю в полном диапазоне установленных условий окружающей среды |
- базовый прибор Rohde & Schwarz SGU100A;
- кабель питания;
- краткое руководство по началу работы.
