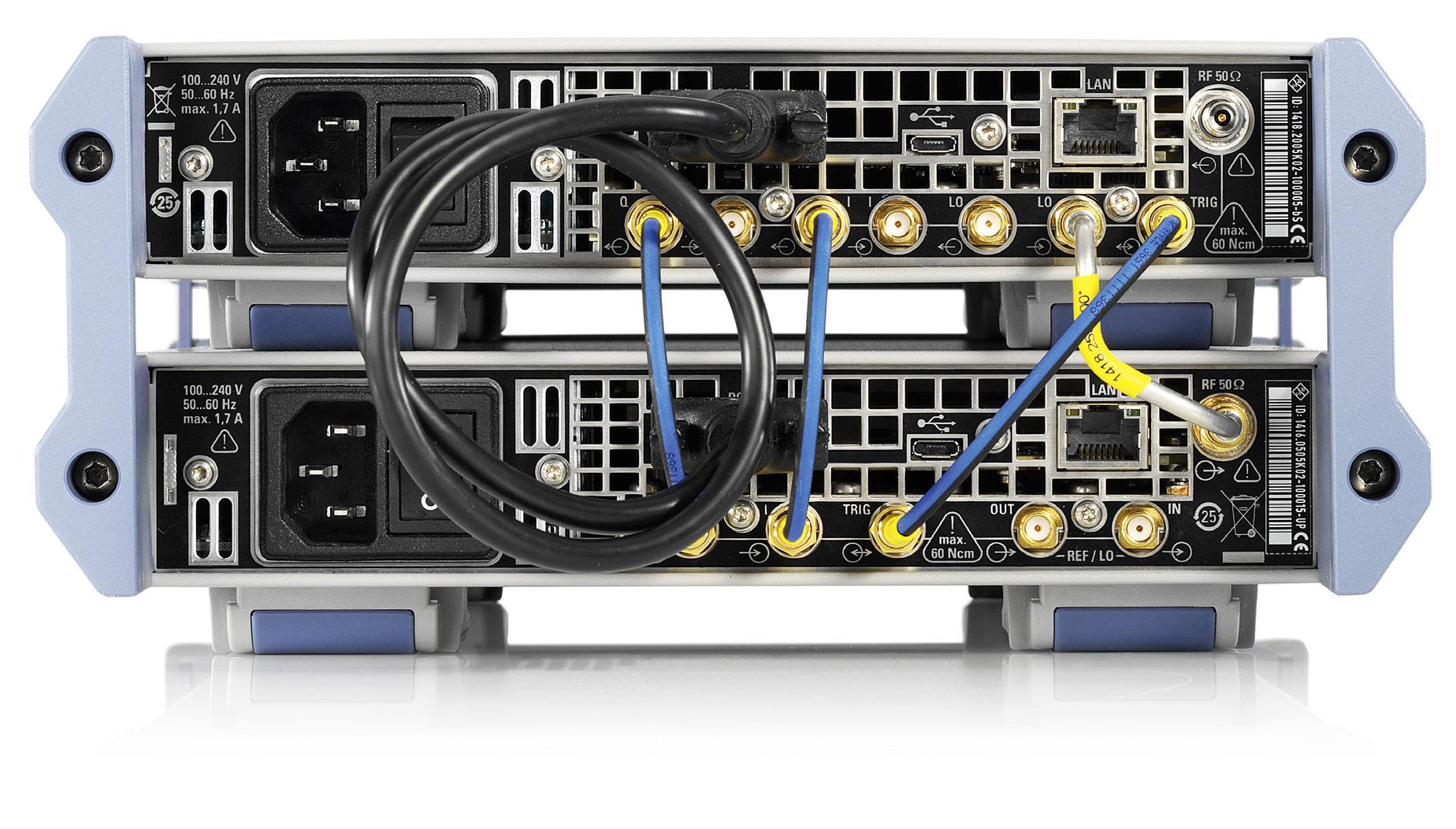

Rohde & Schwarz SGS100A — компактный источник ВЧ-сигнала семейства SGMA для автоматизированных испытательных систем и производственных измерительных стендов. Прибор выполнен в форм-факторе 1U, ½ ширины 19″ и рассчитан на интеграцию в системы с дистанционным управлением. В зависимости от выбранного частотного исполнения SGS100A работает как CW-источник либо как векторный генератор со встроенным аналоговым I/Q-модулятором.
Частотная конфигурация формируется обязательной аппаратной опцией и может охватывать до 12,75 ГГц. В векторном исполнении модулирующие сигналы подаются извне через аналоговые входы I и Q. Для дистанционного управления предусмотрены PCI Express, Ethernet 10/100/1000BaseT и USB 2.0; архитектура прибора оптимизирована для быстрого изменения частоты и уровня в автоматизированных последовательностях измерений.
Функциональность SGS100A расширяется электронным ступенчатым аттенюатором, высокостабильным опорным генератором OCXO, импульсной модуляцией с внутренним генератором импульсов и фазово-когерентным входом/выходом. Для ручного управления с ПК используется программное обеспечение SGMA-GUI, позволяющее одновременно контролировать несколько источников SGS100A.
Особенности и преимущества
- CW- или векторное исполнение в зависимости от выбранной частотной опции;
- диапазон CW-сигнала до 12,75 ГГц;
- аналоговая I/Q-модуляция до 12,75 ГГц в векторной конфигурации;
- широкополосная I/Q-модуляция с полосой до ±500 МГц при несущей частоте от 2,5 до 12,25 ГГц;
- штатные интерфейсы PCI Express, Gigabit Ethernet и USB 2.0;
- вход и выход внешней/внутренней опорной частоты;
- опциональный электронный ступенчатый аттенюатор, расширяющий нижнюю границу диапазона установки уровня до –120 дБм;
- опциональный высокостабильный опорный генератор OCXO;
- опциональная импульсная модуляция с внутренним генератором импульсов;
- возможность фазово-когерентной работы нескольких источников с опцией SGS-K90;
- управление несколькими SGS100A с одного ПК через SGMA-GUI;
- корпус 1U, ½ × 19″ для плотной компоновки измерительной системы.
Область применения
SGS100A применяется в автоматизированных испытательных системах, производственных тестовых установках и многоканальных RF-системах, где требуются компактное размещение источников сигнала, дистанционное управление и быстрое переключение рабочих параметров.
CW-исполнение используется как источник несущей, локальный генератор и источник помех при испытаниях радиоприёмных устройств. Векторная конфигурация предназначена для формирования RF-сигналов с внешним I/Q-модулирующим сигналом. При использовании фазово-когерентного соединения нескольких источников SGS100A применяется в многоканальных системах, включая испытания фазированных антенных решёток.
Примечания
Базовый SGS100A должен заказываться с одной из обязательных частотных опций:
- SGS-B106 — 1 МГц–6 ГГц, CW;
- SGS-B106V — 1 МГц–6 ГГц CW, 80 МГц–6 ГГц I/Q.
Расширение SGS-B112 увеличивает диапазон CW-конфигурации с SGS-B106 до 12,75 ГГц. Расширение SGS-B112V применяется с SGS-B106V и увеличивает диапазон до 12,75 ГГц для CW и I/Q-сигналов.
| Частотные исполнения | SGS-B106: 1 МГц–6 ГГц, CW; SGS-B106 + SGS-B112: 1 МГц–12,75 ГГц, CW; SGS-B106V: 1 МГц–6 ГГц CW, 80 МГц–6 ГГц I/Q; SGS-B106V + SGS-B112V: 1 МГц–12,75 ГГц CW, 80 МГц–12,75 ГГц I/Q |
| Разрешение установки частоты | 0,001 Гц |
| Время установки частоты | < 500 мкс до отклонения < 2 × 10⁻⁷ при f > 500 МГц или < 100 Гц при f ≤ 500 МГц; управление через PCIe или Ethernet Fast Socket |
| Разрешение установки фазового смещения | 0,1° |
| Ошибка частоты при заводской калибровке | < 1 × 10⁻⁷; с SGS-B1 OCXO: < 1 × 10⁻⁸ |
| Старение опорного генератора | < 1 × 10⁻⁶/год; с SGS-B1 после 30 суток непрерывной работы: < 1 × 10⁻⁹/сутки и < 1 × 10⁻⁷/год |
| Температурное влияние опорного генератора, 0…+50 °C | < 2 × 10⁻⁶; с SGS-B1: < 1 × 10⁻⁷ |
| Внешняя опорная частота, REF/LO IN | 10 МГц, 13 МГц, 100 МГц или 1 ГГц; уровень 0…+16 дБм; диапазон захвата ±10 × 10⁻⁶; вход 50 Ом (ном.) |
| Выход опорной частоты, REF/LO OUT | При внутренней опоре: 10 МГц или 1 ГГц; при внешней опоре: частота внешнего опорного сигнала или 1 ГГц; уровень +6…+12 дБм, 9 дБм (тип.); 50 Ом (ном.) |
| Диапазон установки выходного уровня | –20…+25 дБм; с SGS-B26: –120…+25 дБм |
| Специфицированный диапазон выходного уровня | –10…+15 дБм PEP; с SGS-B26: –120…+15 дБм PEP |
| Максимальный доступный уровень | тип. > +20 дБм с электронным аттенюатором SGS-B26 |
| Разрешение установки уровня | 0,01 дБ |
| Погрешность уровня | < 0,5 дБ при 1 МГц ≤ f ≤ 3 ГГц; < 0,9 дБ при 3 ГГц < f ≤ 12,75 ГГц; режим auto, +18…+33 °C |
| Время установки уровня | < 500 мкс до отклонения < 0,1 дБ от конечного значения; режим auto, управление через PCIe или Ethernet Fast Socket |
| Диапазон непрерывного изменения уровня без переключения аттенюатора | 0…+20 дБ |
| RF-выход | SMA female, 50 Ом |
| КСВН RF-выхода | < 2,0; с SGS-B26: < 1,8; полный частотный диапазон, режим auto |
| Допустимое воздействие на RF-выход | обратная RF-мощность от источника 50 Ом — не более 0,5 Вт; постоянное напряжение — не более 35 В |
| Гармоники | < –30 дБн; уровень ≤ +8 дБм, CW, I/Q Wideband Off |
| Негармонические составляющие | < –76 дБн при f ≤ 1,5 ГГц; < –70 дБн при >1,5–3 ГГц; < –64 дБн при >3–6 ГГц; < –58 дБн при >6–12,75 ГГц; отстройка >10 кГц; уровень > –10 дБм с SGS-B26, >0 дБм без SGS-B26 |
| Субгармоники | < –76 дБн при f ≤ 3 ГГц; < –68 дБн при >3–6,5 ГГц; < –60 дБн при >6,5–12,75 ГГц; уровень > –10 дБм с SGS-B26, >0 дБм без SGS-B26 |
| Широкополосный шум, CW | < –145 дБн; полоса измерения 1 Гц, уровень > +5 дБм, auto; отстройка 10 МГц при 1 МГц ≤ f ≤ 6 ГГц, 30 МГц при 6 ГГц < f ≤ 12,75 ГГц |
| Широкополосный шум, I/Q | < –135 дБн; полоса измерения 1 Гц, уровень > +5 дБм, auto; отстройка 10 МГц при 200 МГц ≤ f ≤ 6 ГГц, 30 МГц при 6 ГГц < f ≤ 12,75 ГГц |
| SSB фазовый шум, отстройка 20 кГц | при 1 ГГц: < –126 дБн, –133 дБн (измер.); при 2 ГГц: < –120 дБн, –127 дБн (измер.); при 10 ГГц: < –106 дБн, –113 дБн (измер.); полоса измерения 1 Гц |
| I/Q-модуляция | Доступна в исполнениях SGS-B106V / SGS-B112V; используются внешние аналоговые сигналы I и Q |
| Полоса I/Q-модуляции | 80 МГц < f ≤ 1 ГГц: ±5 % несущей; 1 ГГц < f ≤ 12,7 ГГц: ±50 МГц; I/Q Wideband при 100 МГц < f ≤ 2,5 ГГц: ±20 % несущей; при 2,5 ГГц < f ≤ 12,25 ГГц: ±500 МГц |
| Утечка несущей при I/Q-модуляции | < –45 дБн; < –55 дБн (измер.); без входного сигнала, относительно полного входного уровня, после внутренней подстройки |
| Подавление зеркальной боковой полосы | 40 дБ (измер.), при отстройке до ±10 МГц |
| EVM, 16QAM | RMS < (0,4 % + 0,2 % × f/ГГц); пиковое < (0,8 % + 0,4 % × f/ГГц); f > 80 МГц, root cosine α = 0,5, символьная скорость 10 ксимв/с |
| I/Q-входы | I и Q, SMA female; 50 Ом (ном.); полный входной уровень √(Vi² + Vq²) = 0,5 В (ном.); допустимое напряжение ±1 В |
| Baseband bypass mode | Внешний сигнал с входа I или Q усиливается, регулируется по уровню и подаётся на RF-выход; частотная характеристика специфицирована для 1–80 МГц |
| Уровень в Baseband bypass mode | диапазон установки –10…+25 дБм, с SGS-B26 –120…+25 дБм; специфицированный диапазон –5…+15 дБм, с SGS-B26 –120…+15 дБм |
| Импульсная модуляция | Опция SGS-K22; источник внутренний или внешний; подавление RF > 80 дБ; время нарастания/спада < 20 нс (10–90 % RF-амплитуды); частота повторения 0–10 МГц |
| Внутренний генератор импульсов, SGS-K22 | одиночный или двойной импульс; период 100 нс–100 с; длительность импульса 20 нс–100 с; разрешение установки 10 нс |
| TRIG | SMA female; вход 10 кОм или 50 Ом (ном.); порог 1 В (ном.); полярность normal/inverse; в режиме Auto trigger доступен импульсный/video-выход LVTTL 3,3 В (ном.) |
| Фазово-когерентная работа, SGS-K90 | Фазово-когерентные RF-выходы двух и более приборов; используются REF/LO IN и REF/LO OUT |
| LO при SGS-K90 | при RF 80 МГц–6,5 ГГц: LO 80 МГц–6,5 ГГц; при RF >6,5–12,75 ГГц: LO 3,25–6,375 ГГц; уровень LO на входе/выходе 7…13 дБм |
| Фазовый дрейф при LO-связи | 0,4° (измер.) между двумя SGS100A при изменении температуры окружающей среды на +1 °C; f = 6 ГГц, уровень +10 дБм |
| Интерфейсы дистанционного управления | PCI Express single lane; Ethernet TCP/IP 10/100/1000BaseT; USB 2.0 |
| Командное управление | Ethernet и USB — SCPI 1999.5 или совместимые наборы команд; PCIe — драйвер Rohde & Schwarz |
| Питание | 100–240 В ±10 %, 50–60 Гц (–5 %/+5 %) |
| Потребляемая мощность | 70 Вт (измер.) |
| Рабочая температура | 0…+50 °C |
| Габариты, Ш × В × Г | 250 × 52,5 × 401 мм; 1U, ½ ширины 19″ |
| Масса | 4,0 кг в полной конфигурации |
| Рекомендуемый интервал калибровки | 3 года при эксплуатации 40 ч/нед. во всём диапазоне заданных условий окружающей среды |
- кабель питания;
- краткое руководство по началу работы (Quick Start Guide).
