Партномер
MSG5206
Код товара
MSG5206
Наименование на русском
Rigol MSG5206 генератор РЧ сигналов, 6 каналов, частотный диапазон от 9 кГц до 20 ГГц, выходная мощность 20 мВт.
Наименование на английском
6-CH RF Signal Generator, 9 kHz to 20 GHz
Бренд
Серия
Nosean MSG5000
Артикул
MSG5206
18 682 422 ₽
Цены на сайте не являются публичной офертой и носят информационный характер и могут изменяться при оформлении заказа
Генератор РЧ-сигналов для применения в лабораторных условиях, разработанный для решения задач, требующих высокую точность и чистоту воспроизведения. Данный прибор позволяет легко и быстро создавать сигналы в частотном диапазоне от 9 кГц до 20 ГГц с выходной мощностью 20 мВт.
Устройство предназначено для формирования фазокогерентных сигналов, позволяет выполнять сложные сценарии испытаний, в таких областях, как квантовые технологии, генерация радиолокационных сигналов, MIMO и ЭМС.

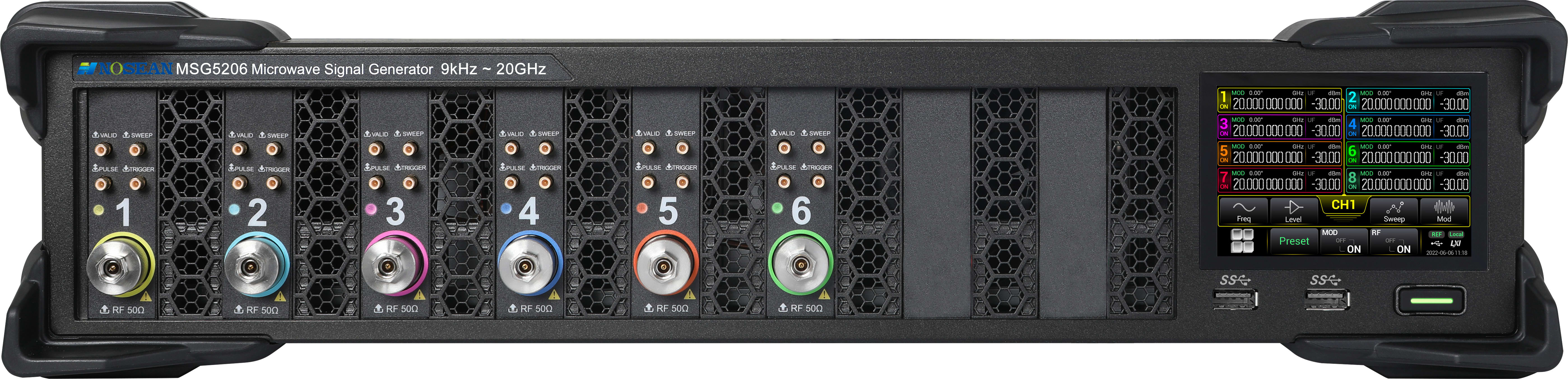

Генератор сигналов Nosean MSG5206 выполнен в моноблочном корпусе стоечного исполнения и имеет возможность масштабировать радиочастотный комплекс за счет высокой плотности каналов и полного дистанционного управления и программирования.
Для внешнего управления поддерживается стандартный набор команд SCPI, платформа Web Control, а также можно использовать Excel, LabVIEW, Visual Basic, Visual Basic C++ и соответствующие инструменты программирования для автоматической отправки команд пакетами, чтобы удовлетворить требования сценариев автоматизированного тестирования.
Устройство оснащается встроенным сенсорным дисплеем, диагональю 3,5 дюймов, имеется возможность подключения полноформатного внешнего монитора с помощью интерфейса HDMI для отображения состояния, настроек и режимов работы прибора.
Особенности и преимущества
- 6-ти канальное устройство для формирования фазокогерентных сигналов;
- Возможность установки нескольких устройств в измерительную стойку;
- Высокая межканальная синфазность < 1º на 10 ГГц, шаг перестройки фазы 0,01º;
- Высокая скорость переключения: < 3 мс;
- Максимальная выходная мощность: до 13 дБм (ном.);
- Точность установки амплитуды: < 0,5 дБ;
- Частотный диапазон выходного сигнала: от 9 кГц до 20 ГГц;
- Точность установки частоты: 0,01 Гц;
- Динамический диапазон выходного сигнала: от -30дБм до +13 дБм;
- Уровень фазовых шумов менее -133 дБн/Гц при отстройке 10 кГц на 1 ГГц;
- Аналоговая модуляция (АМ/ЧМ/ΦМ);
- Импульсная модуляция (опция) и генератор импульсных последовательностей (опция);
- Все типы модуляции поддерживают внутренние и внешние источники;
- Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку;
- Интерфейсы связи USB/LAN для дистанционного управления; поддержка команд SCPI.
Уровень фазовых шумов (дБн/Гц на 1ГГц отстройка 10КГц)
-130
Характеристики
| Количество выходных каналов | 6 | |||||||||
| Диапазон частот | от 9 кГц до 20 ГГц | |||||||||
| Разрешение | 0,01 Гц | |||||||||
| Скорость установки | <3 мс (тип.) | |||||||||
| Фазовая стабильность между каналами | ||||||||||
| Фазовая стабильность между каналами | f=10 ГГц, температурные колебания ≤1℃ | ±1° | ||||||||
| Внутренний источник опорной частоты | ||||||||||
| Частота опорного генератора | 10 МГц | |||||||||
| Точность калибровки |
≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08) |
|||||||||
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) |
<0,5 ppm <5 ppb (с опцией OCXO-D08) |
|||||||||
| Скорость старения |
<1 ppm/год <30 ppb/год (с опцией OCXO-D08) |
|||||||||
| Выход внутреннего опорного генератора | Частота | 10 МГц | ||||||||
| Уровень | от +5 дБм до +10 дБм | |||||||||
| Интерфейс | BNC (розетка) | |||||||||
| Вход для внешнего опорного генератора | Частота | 10 МГц | ||||||||
| Уровень | от 0 дБм до +10 дБм | |||||||||
| Максимальная девиация | ±1 ppm | |||||||||
| Интерфейс | BNC (розетка) | |||||||||
|
Выход/Вход синхронизации опорной частоты |
Частота | 4,8 ГГц | ||||||||
| Уровень | от -3 дБм до +3 дБм | |||||||||
| Интерфейс | SMA (розетка) | |||||||||
| Установка фазы | ||||||||||
| Диапазон девиации фазы | ±180° | |||||||||
| Разрешение | 0,01° | |||||||||
| Параметры спектра генерируемых сигналов | ||||||||||
| Гармонические искажения (непрерывный режим) | 10 МГц ≤ f ≤ 4 ГГц | вых. уровень: ≤ +10 дБм | < -30 дБн | |||||||
| 4 ГГц < f ≤ 10 ГГц | вых. уровень: ≤ +10 дБм | < -50 дБн | ||||||||
| 10 ГГц < f ≤ 20 ГГц | вых. уровень: ≤ +7 дБм | < -30 дБн | ||||||||
| Субгармонические искажения (непрерывный режим) | 11,3 ГГц < f ≤ 20 ГГц | < -60 дБн, < -70 дБн (тип.) | ||||||||
|
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) |
1 МГц ≤ f ≤ 1,5 ГГц | < -60 дБн, < -70 дБн (тип.) | ||||||||
| 1,5 ГГц < f ≤ 2,825 ГГц | < -70 дБн, < -75 дБн (тип.) | |||||||||
| 2,825 ГГц < f ≤ 5,65 ГГц | < -64 дБн, < -69 дБн (тип.) | |||||||||
| 5,65 ГГц < f ≤ 11,3 ГГц | < -58 дБн, < -63 дБн (тип.) | |||||||||
| 11,3 ГГц < f ≤ 20 ГГц | < -52 дБн, < -57 дБн (тип.) | |||||||||
| Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц) | f = 1 ГГц | < -130 дБн/Гц, < -133 дБн/Гц (тип.) | ||||||||
| f = 2 ГГц | < -120 дБн/Гц, < -123 дБн/Гц (тип.) | |||||||||
| f = 4 ГГц | < -114 дБн/Гц, < -117 дБн/Гц (тип.) | |||||||||
| f = 10 ГГц | < -108 дБн/Гц, < -111 дБн/Гц (тип.) | |||||||||
| f = 20 ГГц | < -102 дБн/Гц, < -105 дБн/Гц (тип.) | |||||||||
| Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц) | 50 МГц ≤ f ≤ 1 ГГц | <-140 дБн/Гц | ||||||||
| 1 ГГц < f ≤ 10 ГГц | <-135 дБн/Гц | |||||||||
| 10 ГГц < f ≤ 20 ГГц | <-130 дБн/Гц | |||||||||
| Выходной уровень | нормированное | устанавливаемое | ||||||||
| Min выходной уровень | 9 кГц ≤ f <100 кГц | - | -30 дБм | |||||||
| 100 кГц ≤ f < 2 МГц | -30 дБм | -30 дБм | ||||||||
| 2 МГц ≤ f ≤ 10 ГГц | -30 дБм | -30 дБм | ||||||||
| 10 ГГц < f ≤ 17 ГГц | -30 дБм | -30 дБм | ||||||||
| 17 ГГц < f ≤ 20 ГГц | -30 дБм | -30 дБм | ||||||||
| Max выходной уровень | 9 кГц ≤ f <100 кГц | - | +10 дБм | |||||||
| 100 кГц ≤ f < 2 МГц | +5 дБм | +15 дБм | ||||||||
| 2 МГц ≤ f ≤ 10 ГГц | +13 дБм | +25 дБм | ||||||||
| 10 ГГц < f ≤ 17 ГГц | +13 дБм | +20 дБм | ||||||||
| 17 ГГц < f ≤ 20 ГГц | +10 дБм | +20 дБм | ||||||||
| Разрешение | 0.01 дБ | |||||||||
| Абсолютная неопределенность уровня | ||||||||||
| Температурный диапазон от 20℃ до 30℃, выходной уровень от -30 дБм до максимального по спецификации | в диапазонах частот | нормированное | типовое | |||||||
| 100 кГц ≤ f ≤ 1,5 ГГц | ±0,7 дБ | ±0,5 дБ | ||||||||
| 1,5 ГГц < f ≤ 10 ГГц | ±0,9 дБ | ±0,5 дБ | ||||||||
| 10 ГГц < f ≤ 17 ГГц | ±1,1 дБ | ±0,9 дБ | ||||||||
| 17 ГГц < f ≤ 20 ГГц | ±1,3 дБ | ±1,1 дБ | ||||||||
| Развязка между каналами | ||||||||||
| Частота | Развязка между каналами при выходном уровне мощности = 0 дБм | |||||||||
| 9 кГц ≤ f < 4 ГГц | > 85 дБ (тип.) | |||||||||
| 4 ГГц ≤ f ≤ 10 ГГц | > 80 дБ (тип.) | |||||||||
| 10 ГГц < f ≤ 20 ГГц | > 75 дБ (тип.) | |||||||||
| КСВН | ||||||||||
| Частота | в температурном диапазоне от 20°С до 30°С, выходной уровень < 0 дБм | |||||||||
| 10 МГц ≤ f ≤ 3 ГГц | ≤ 1.8 (ном.) | |||||||||
| 3 ГГц < f ≤ 6 ГГц | ≤ 2.0 (ном.) | |||||||||
| 6 ГГц < f ≤ 10 ГГц | ≤ 1.8 (ном.) | |||||||||
| 10 ГГц < f ≤ 20 ГГц | ≤ 2.2 (ном.) | |||||||||
| Макс. отраженная мощность | ||||||||||
| Макс. отраженная мощность | Макс. напряжение DC | 0 В | ||||||||
| 10 МГц < f ≤ 20 ГГц | 0,5 Вт | |||||||||
| Перестройка по частоте | ||||||||||
| Вид | пошаговая развертка, развертка по списку | |||||||||
| Режим | однократный, непрерывный | |||||||||
| Диапазон | в пределах всего рабочего диапазона частот | |||||||||
| Форма | треугольная и пилообразная | |||||||||
| Шаг изменения | линейный или логарифмический | |||||||||
| Количество точек | от 2 до 1001 | |||||||||
| Время ожидания | от 5 мс до 100 с | |||||||||
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | |||||||||
| Перестройка по мощности | ||||||||||
| Вид | пошаговая развертка, развертка по списку | |||||||||
| Режим | одиночный, непрерывный | |||||||||
| Диапазон | в пределах всего рабочего динамического диапазона | |||||||||
| Форма | треугольная и пилообразная | |||||||||
| Диапазон | полный динамический диапазон | |||||||||
| Шаг изменения | линейный | |||||||||
| Количество точек | от 2 до 1001 | |||||||||
| Время ожидания | от 5 мс до 100 с | |||||||||
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | |||||||||
| Модуляция | ||||||||||
| Совместимость типов модуляции | ||||||||||
| АМ | ЧМ | ФМ | ИМ | |||||||
| АМ | - | ○ | ○ | △ | ||||||
| ЧМ | ○ | - | × | ○ | ||||||
| ФМ | ○ | × | - | ○ | ||||||
| ИМ | △ | ○ | ○ | - | ||||||
| Примечание: | ||||||||||
| ○: совместимость; ×: несовместимость; △: совместимость с ограниченной AM при одновременном использовании с ИМ | ||||||||||
| Амплитудная модуляция (опция MSG5000-AMD) | ||||||||||
| Источник модуляции | внутренний, внешний | |||||||||
| Глубина модуляции | от 0% до 100% | |||||||||
| Разрешение | 0,1% | |||||||||
|
Точность установки |
при F н ≤ 1.5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм | < 4% от установленного значения + 1% | ||||||||
| Искажение | при F н ≤ 1.5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм | < 3% ( тип.) | ||||||||
| Неравномерность АЧХ | при m < 80%, от DC/10 Гц от 100 кГц | < 3 дБ (ном.) | ||||||||
| Частотная модуляция (опция MSG5000-AMD) | ||||||||||
| Источник модуляции | внутренний, внешний | |||||||||
| Максимальная девиация | при f ≤ 1.5 ГГц | 2 МГц (ном.) | ||||||||
| Разрешение | < 0,1% от девиации или 1 Гц (в зависимости от того, что больше) | |||||||||
| Точность установки | при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник | < 2% от установленного значения + 20 Гц | ||||||||
| Искажения | при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 50 кГц | < 2% (тип.) | ||||||||
| Неравномерность АЧХ | от DC/10 Гц до 100 кГц | < 3 dB (ном.) | ||||||||
| Фазовая модуляция (опция MSG5000-AMD) | ||||||||||
| Источник модуляции | внутренний, внешний | |||||||||
| Максимальная девиация | при f ≤ 1.5 ГГц | 5 рад. (ном.) | ||||||||
| Разрешение | < 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше) | |||||||||
| Точность установки | при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник | < 1 % от установленного значения + 0,1 рад. | ||||||||
| Искажения | при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 5 рад. | < 1 % (тип.) | ||||||||
| Неравномерность АЧХ | от DC/10 Гц до 100 кГц | < 3 dB (ном.) | ||||||||
| Импульсная модуляция (опция MSG5000-PUL) | ||||||||||
| Источник модуляции | внутренний, внешний | |||||||||
| Коэффициент вкл./выкл. | f ≤ 6 ГГц | > 80 дБ (тип.) | ||||||||
| 6 ГГц < f ≤ 11 ГГц | > 70 дБ (тип.) | |||||||||
| f > 11 ГГц | > 60 дБ (тип.) | |||||||||
|
Время нарастания/спада (10% / 90%) |
<50 нс, 20 нс (тип.) | |||||||||
| Частота следования импульсов | от DC до 1 МГц | |||||||||
| Импульсный генератор | ||||||||||
| Режим работы | одиночный импульс | |||||||||
| Период следования импульсов |
от 40 нс до 170 с разрешение 10 нс |
|||||||||
| Ширина импульса |
от 10 нс до (170 с – 10 нс) разрешение 10 нс |
|||||||||
| Задержка запуска | от 10 нс до 170 с | |||||||||
| разрешение 10 нс | ||||||||||
| Режим запуска | авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) | |||||||||
| Генератор импульсных последовательностей (опция MSG5000-PUG) | ||||||||||
| Количество импульсов | от 1 до 2047 | |||||||||
| Длительность импульсов | от 20 нс до 170 с | |||||||||
| Повторение | от 1 до 256 | |||||||||
| Входные/выходные разъемы | ||||||||||
| Передняя панель | ||||||||||
| РЧ выход | импеданс | 50 Ом (ном.) | ||||||||
| тип разъема | 3,5 мм вилка | |||||||||
| Вход внешнего запуска | импеданс | 1 кОм (ном.) | ||||||||
| тип разъема | SMB вилка | |||||||||
| логический уровень | 3,3 В TTL | |||||||||
| Выход сигнала достоверности | тип разъема | SMB вилка | ||||||||
| выходное напряжение | 0 В/ 3,3В ( ном.) | |||||||||
| Импульсный вход/выход | импеданс | 50 Ом (ном.) | ||||||||
| входное/выходное напряжение | 0 В/ 3,3В ( ном.) | |||||||||
| тип разъема | SMB вилка | |||||||||
| Выход сигнала развертки | тип разъема | SMB вилка | ||||||||
| выходное напряжение | 0 – 10 В (ном.) | |||||||||
| Задняя панель | ||||||||||
| Вход внешнего модулирующего сигнала | импеданс | 100 кОм/600 Ом/ 50 Ом | ||||||||
| развязка | AC/DC | |||||||||
| чувствительность | 1 Vpp для заданной глубины | |||||||||
| тип разъема | BNC гнездо | |||||||||
|
Вход внешнего генератора опорной частоты 10 МГц |
импеданс | 50 Ом | ||||||||
| тип разъема | BNC гнездо | |||||||||
|
Выход внешнего генератора опорной частоты 10 МГц |
импеданс | 50 Ом | ||||||||
| тип разъема | BNC гнездо | |||||||||
|
Вход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц |
импеданс | 50 Ом | ||||||||
| тип разъема | SMA гнездо | |||||||||
|
Выход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц |
импеданс | 50 Ом | ||||||||
| тип разъема | SMA гнездо | |||||||||
| Коммуникационные интерфейсы | ||||||||||
| USB3.0 HOST | тип разъема | A вилка | ||||||||
| протокол | 3.0 | |||||||||
| количество | 4 (2 на передней панели и 2 на задней панели) | |||||||||
| USB3.0 DEVICE | тип разъема | B вилка | ||||||||
| протокол | TMC | |||||||||
| LAN | тип разъема | RJ-45 | ||||||||
| протокол | 10/100/1000Base-T, LXI-C | |||||||||
| HDMI | тип разъема | A вилка | ||||||||
| протокол | HDMI 1.4 | |||||||||
| Дисплей | ||||||||||
| Тип | TFT LCD | |||||||||
| Разрешение | 480 x 320 | |||||||||
| Диагональ | 3.5 дюйма | |||||||||
| Расширенные возможности | поддержка HDMI | |||||||||
| Сохранение данных | ||||||||||
| Виды поддерживаемых устройств | внутренняя энергонезависимая память, USB | |||||||||
| Хранение данных | внутренняя энергонезависимая память | 10 ГБ | ||||||||
| Электропитание | ||||||||||
| Входное напряжение, АС | 100 – 240 В | |||||||||
| Частота входного напряжения | 45 – 440 Гц | |||||||||
| Потребляемая мощность (со всеми включенными опциями) | < 650 Вт | |||||||||
| Условия эксплуатации | ||||||||||
| Температурный диапазон | рабочий | от 0℃ до +50℃ | ||||||||
| хранения | от -20℃ до +70℃ | |||||||||
| Влажность | от 0℃ до 30℃ | ≤ 90% | ||||||||
| от 30℃ до 40℃ | ≤ 75% | |||||||||
| от 40℃ до 50℃ | ≤ 45% | |||||||||
| Высота над уровнем | рабочая | ниже 3000 м | ||||||||
| Массо - габаритные параметры | ||||||||||
| Вес брутто | < 14 кг | |||||||||
| Ш х В х Г, мм | 435 х 88 х 486,3 (без накладок, с разъемом) | |||||||||
| 459 х 112 х 511 (с накладками) | ||||||||||
| Рекомендованный калибровочный интервал | 18 месяцев | |||||||||
- Генератор сигналов
- Шнур питания.
