RIGOL DSG5122 генератор СВЧ-сигналов 12 ГГц, 2 канала
RIGOL DSG5122 — 2-канальный генератор СВЧ-сигналов серии DSG5000 с диапазоном частот от 9 кГц до 12 ГГц. Модель является базовой в серии и предназначена для формирования двух независимых когерентных ВЧ-сигналов при разработке, испытаниях и автоматизированных измерениях радиотехнических устройств.
Серия DSG5000 ориентирована на построение многоканальных измерительных систем, в которых требуется независимое управление параметрами каждого канала при сохранении стабильной межканальной фазовой когерентности. Для каждого канала доступны индивидуальная установка частоты, уровня выходного сигнала и фазового сдвига, что позволяет формировать согласованные ВЧ-сигналы без использования нескольких отдельных генераторов.
Использование нескольких независимых каналов в одном приборе уменьшает количество оборудования в измерительной системе, упрощает синхронизацию каналов и облегчает интеграцию испытательных стендов. Для задач, требующих большего числа одновременно формируемых сигналов, серия DSG5000 включает модели с четырьмя, шестью и восемью независимыми каналами при сохранении единой архитектуры, интерфейсов управления и программных возможностей.
DSG5122 отличается низким уровнем фазового шума, высокой чистотой выходного сигнала и максимальной выходной мощностью до +25 дБм, что позволяет использовать прибор при испытаниях усилителей мощности, многоканальных приемников, преобразователей частоты, MIMO-систем, фазированных антенных решеток, радиолокационной аппаратуры и других современных СВЧ-устройств.
Особенности и преимущества
- Частотный диапазон от 9 кГц до 12 ГГц.
- 2 независимых ВЧ-канала.
- Стабильная межканальная фазовая когерентность.
- Независимая установка частоты, уровня и фазового сдвига для каждого канала.
- Разрешение установки фазового сдвига 0,01°.
- Низкий уровень фазового шума и высокая чистота выходного сигнала.
- Максимальный уровень выходной мощности до +25 дБм.
- Поддержка режимов CW, Step Sweep и List Sweep.
- Пользовательская коррекция амплитудно-частотной характеристики.
- Интерфейсы USB, LAN (LXI), HDMI и Web Control.

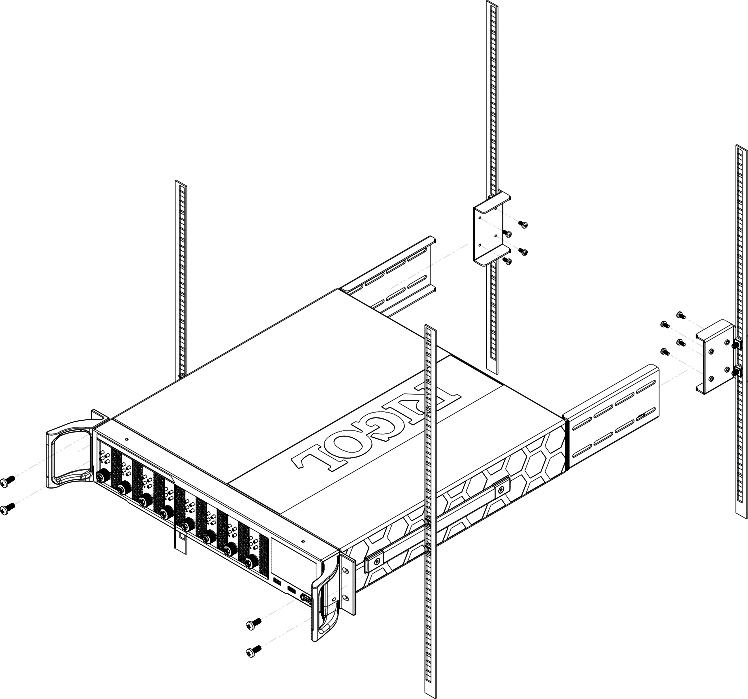

- Возможность расширения функциональности программными и аппаратными опциями.
Область применения
- разработка и испытания СВЧ- и радиочастотных устройств;
- испытания многоканальных приемников и передатчиков;
- тестирование усилителей мощности и преобразователей частоты;
- испытания MIMO-систем;
- исследования и настройка фазированных антенных решеток;
- генерация радиолокационных сигналов;
- автоматизированные измерительные комплексы;
- исследования и испытания систем квантовых вычислений.
| Количество выходных каналов | 2 независимых канала |
| Диапазон частот | 9 кГц–12 ГГц |
| Разрешение установки частоты | 0,01 Гц |
| Время установки частоты | <3 мс, тип., CW, 20–30 °C |
| Диапазон установки фазового сдвига | ±180° |
| Разрешение установки фазового сдвига | 0,01° |
| Межканальная стабильность фазы | ±1° при 10 ГГц и изменении температуры ≤1 °C |
| Минимальный устанавливаемый уровень | −30 дБм |
| Максимальный устанавливаемый уровень, 9–100 кГц | +10 дБм |
| Максимальный устанавливаемый уровень, 100 кГц–2 МГц | +15 дБм |
| Максимальный устанавливаемый уровень, 2 МГц–10 ГГц | +25 дБм |
| Максимальный устанавливаемый уровень, 10–12 ГГц | +20 дБм |
| Разрешение установки уровня | 0,01 дБ |
| Время установки уровня | <3 мс, тип., CW, фиксированная частота, 20–30 °C |
| Абсолютная погрешность уровня, 100 кГц–1,5 ГГц | ±0,7 дБ |
| Абсолютная погрешность уровня, 1,5–10 ГГц | ±0,9 дБ |
| Абсолютная погрешность уровня, 10–12 ГГц | ±1,1 дБ |
| Выходной импеданс | 50 Ом, ном. |
| ВЧ-разъем | 3,5 мм, male |
| Фазовый шум SSB, 1 ГГц, отстройка 10 кГц | <−130 дБн/Гц; <−133 дБн/Гц тип. |
| Фазовый шум SSB, 10 ГГц, отстройка 10 кГц | <−108 дБн/Гц; <−111 дБн/Гц тип. |
| Гармонические составляющие, 10 МГц–4 ГГц | <−30 dBc при уровне ≤+10 дБм |
| Гармонические составляющие, 4–10 ГГц | <−50 dBc при уровне ≤+10 дБм |
| Гармонические составляющие, 10–12 ГГц | <−30 dBc при уровне ≤+7 дБм |
| Субгармонические составляющие, 11,3–12 ГГц | <−60 dBc; <−70 dBc тип. |
| Межканальная развязка, 9 кГц–4 ГГц | >85 дБ, тип., при уровне 0 дБм |
| Межканальная развязка, 4–10 ГГц | >80 дБ, тип., при уровне 0 дБм |
| Межканальная развязка, 10–12 ГГц | >75 дБ, тип., при уровне 0 дБм |
| КСВН, 10 МГц–3 ГГц | ≤1,8, ном. |
| КСВН, 3–6 ГГц | ≤2,0, ном. |
| КСВН, 6–10 ГГц | ≤1,8, ном. |
| КСВН, 10–12 ГГц | ≤2,2, ном. |
| Максимальная обратная мощность | 0,5 Вт при 10 МГц < f ≤12 ГГц |
| Максимальное постоянное напряжение на ВЧ-выходе | 0 В |
| Типы развертки | Step Sweep, List Sweep |
| Параметры развертки | Частота, уровень |
| Режимы развертки | Однократный, непрерывный |
| Форма развертки | Пилообразная, треугольная |
| Число точек развертки | 2–1001 |
| Время задержки на точке | 5 мс–100 с |
| Запуск развертки | Автоматический, кнопка, внешний, шина USB/LAN |
| Аналоговая модуляция | AM, FM, PM — опция DSG5000-AMD |
| Источник AM/FM/PM | Внутренний или внешний |
| Импульсная модуляция | Опция DSG5000-PUL |
| Источник импульсной модуляции | Внутренний или внешний |
| Коэффициент включения/выключения импульсной модуляции | >80 дБ тип. до 6 ГГц; >70 дБ тип. 6–11 ГГц; >60 дБ тип. свыше 11 ГГц |
| Время нарастания/спада импульса | <50 нс; 20 нс тип. |
| Частота повторения импульсов | DC–1 МГц |
| Генератор последовательностей импульсов | Опция DSG5000-PUG |
| Число шаблонов последовательности импульсов | 1–2047 |
| Диапазон On/Off Time | 20 нс–170 с |
| Число повторений одного шаблона | 1–256 |
| Внутренняя опорная частота | 10 МГц |
| Начальная точность внутренней опоры | ±0,1 ppm |
| Начальная точность с OCXO-D08 | ±10 ppb |
| Температурная стабильность внутренней опоры | ±0,5 ppm, 0–50 °C относительно 25 °C |
| Температурная стабильность с OCXO-D08 | ±5 ppb |
| Старение внутренней опоры | ±1 ppm/год после 30 суток непрерывной работы |
| Старение с OCXO-D08 | ±30 ppb/год после 30 суток непрерывной работы |
| Вход внешней опоры | 10 МГц, 0…+10 дБм, BNC female |
| Выход внутренней опоры | 10 МГц, +5…+10 дБм, BNC female |
| Вход/выход синхронизации | 4,8 ГГц, −3…+3 дБм, SMA female |
| Интерфейсы дистанционного управления | USB Device (USB-TMC), LAN 10/100/1000Base-T, LXI-C, SCPI, Web Control |
| USB Host | USB 3.0, 4 порта |
| Внешний дисплей | HDMI 1.4 |
| Дисплей | 3,5″ TFT LCD, 480 × 320, сенсорный |
| Рабочая температура | 0…+50 °C |
| Рекомендуемый интервал калибровки | 18 месяцев |
- Генератор сигналов RIGOL DSG5122.
- Кабель питания.
- Краткое руководство по эксплуатации.
