Комбинированный высокочастотный генератор сигналов лабораторного класса, разработанный для решения задач, требующих высокую точность воспроизведения. Данный прибор позволяет удобно и быстро создавать сигналы в частотном диапазоне от 9 кГц до 13,6 ГГц и с необходимыми параметрами.
Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. Генератор сигналов Rigol DSG3136B выполнен в моноблочном корпусе настольного исполнения (вес 8 кг) и имеет цветной 4,3-дюймовый экран.
Области применения: разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/СВЧ-изделий; функциональное тестирование; лабораторные исследования; испытания на ЭМС.
Особенности генераторов РЧ сигналов RIGOL DSG3136B
- Частотный диапазон выходного сигнала: от 9 кГц до 13,6 ГГц
- Точность установки амплитуды: <0,5 дБ
- Динамический диапазон выходного сигнала: от -130 до +27 дБм
- Уровень фазовых шумов менее -116 дБн/Гц при отстройке 20 кГц на 1 ГГц
- Высокостабильный опорный генератор: температурная стабильность 1 ppm; 5 ppb (опция OCXO-B08)
- АМ/ЧМ/ΦМ аналоговая модуляция
- Импульсная модуляция и генератор импульсных последовательностей (опция DSG3000B-PUG)
- Все типы модуляции поддерживают внутренние и внешние источники модуляции

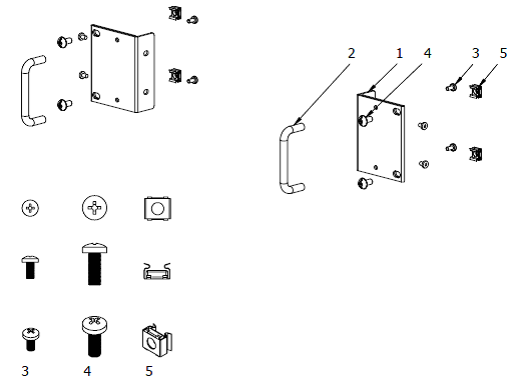

- Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку
- Электронный аттенюатор
- Интерфейсы связи USB/GPIB (с помощью USB-GPIB адаптера) /LAN для дистанционного управления; поддержка команд SCPI
|
Особенности прибора |
Преимущества |
|
Высокая выходная мощность сигнала до +27 дБмВт |
Упрощает процесс создания и настройки сигналов высокой мощности. Нет необходимости в приобретении внешнего усилителя |
|
Расширенные режимы модуляции |
Инженеры могут генерировать более сложные сигналы без дополнительного оборудования, используя схемы модуляции в генераторах серии DSG3000B. Аналоговая модуляция АМ/ЧМ/ФМ являются стандартными для приборов серии DSG3000B. Расширенные модуляции, включая импульсную и последовательность импульсов, являются опциями. |
|
Опция термостатированного опорного генератора |
Ваш источник настолько хорош, насколько хорош ваш опорный генератор. Высокая температурная стабильность и низкая степень старения термостатированного опорного генератора составляет основу высокопроизводительного РЧ-генератора и требуется для воспроизведения сигнала с высокой спектральной чистотой. Опция OCXO-B08 представляет собой аппаратный модуль, который устанавливается в генератор серии DSG3000B и повышает температурную стабильность опорного генератора до 5 ppb. Внешний вид опции OCXO-B08:
|
- Генератор сигналов
- Шнур питания
