Партномер
DG6104
Код товара
DG6104
Наименование на русском

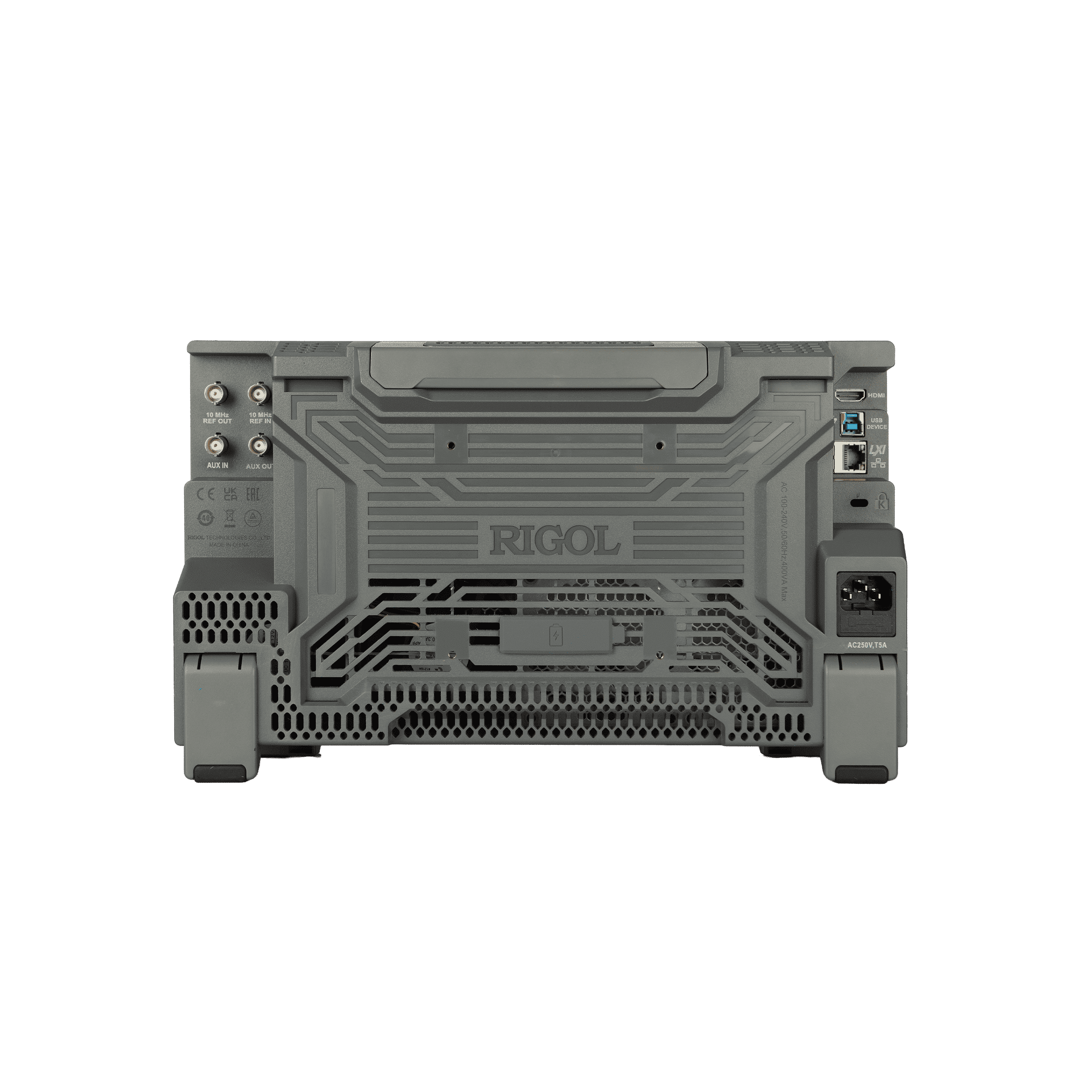

RIGOL DG6104 генератор функций и сигналов произвольной формы, 1 ГГц, 2,5 Гвыб/с, 4 канала
Наименование на английском
1 GHz Bandwidth, 2.5 GSa/s Sample Rate, Four-channel
Бренд
Серия
DG6000
Артикул
DG6104
3 414 155 ₽
В Госреестре
Цены на сайте не являются публичной офертой и носят информационный характер и могут изменяться при оформлении заказа
RIGOL DG6104 — 4-канальный генератор функций и сигналов произвольной формы с полосой 1 ГГц, частотой дискретизации 2,5 Гвыб/с и 16-разрядным ЦАП. Прибор имеет четыре гальванически изолированных дифференциальных канала и поддерживает три типа выхода: широкополосный дифференциальный HBW, высокоамплитудный дифференциальный AMP и однополярный SND.
Архитектура DG6000 рассчитана на прямое формирование дифференциальных испытательных сигналов без внешнего балуна или усилителя. Режим HBW используется для широкополосных сигналов через выходы SMB, а режим AMP формирует через BNC дифференциальный сигнал до 20 В пик-пик. Это сокращает внешний сигнальный тракт при работе с силовыми полупроводниковыми приборами, дифференциальными шинами и другими объектами, требующими многоканального высокоамплитудного или широкополосного дифференциального воздействия.
DG6104 формирует непрерывный синусоидальный сигнал до 1 ГГц в режиме HBW и до 500 МГц в режимах SND и AMP. Прямоугольный сигнал формируется до 300 МГц в режиме HBW с типовым временем нарастания и спада от 350 пс. Гальваническая развязка четырёх номинальных каналов снижает влияние контуров заземления при параллельных испытаниях и работе с несколькими опорными потенциалами.
В режиме SND четыре дифференциальных канала преобразуются в восемь однополярных выходов. Выходы CH1 и CH5, CH2 и CH6, CH3 и CH7, CH4 и CH8 относятся к общим дифференциальным группам и внутри соответствующих пар гальванически не развязаны.
DG6104 является старшей моделью серии и сочетает четыре дифференциальных канала с максимальной частотой 1 ГГц. От DG6102 она отличается удвоенным количеством дифференциальных каналов и однополярных выходов. По сравнению с DG6054 модель увеличивает максимальную частоту синусоидального сигнала в режиме HBW с 500 МГц до 1 ГГц, в режимах SND и AMP — с 350 до 500 МГц, а также расширяет до 250 МГц диапазон основной частоты генератора гармоник.
Особенности и преимущества
- четыре гальванически изолированных дифференциальных канала;
- восемь однополярных выходов в режиме SND;
- переключение между режимами SND, HBW и AMP;
- синусоидальный сигнал до 1 ГГц в режиме HBW;
- синусоидальный сигнал до 500 МГц в режимах SND и AMP;
- дифференциальный сигнал до 20 В пик-пик в режиме AMP при частоте до 100 МГц;
- прямоугольный сигнал до 300 МГц в режиме HBW с включённой функцией Fast Edge;
- типовое время нарастания и спада от 350 пс при частоте 10 МГц, уровне 0 дБм и нагрузке 50 Ом;
- частота дискретизации 2,5 Гвыб/с и вертикальное разрешение 16 бит;
- штатная длина Arb до 256 Мточек на дифференциальный канал и до 128 Мточек на однополярный выход;
- увеличение длины Arb до 512 Мточек на дифференциальный канал с опцией DG6000-2RL;
- генератор гармоник до 20-го порядка при основной частоте до 250 МГц;
- штатные режимы Sequence, PRBS, Multi-pulse, Multi-tone, Pattern, IQ и Advanced Arb; режим IQ доступен при выходе SND или HBW;
- аналоговая и цифровая модуляция, линейный, логарифмический и ступенчатый Sweep, режимы N-cycle и Gated Burst;
- встроенный редактор произвольных сигналов и поддержка Ultra Station;
- сенсорный экран 10,1″ с разрешением 1280 × 800;
- дистанционное управление через USB-TMC, LAN/LXI-C и Web Control.
Область применения
- формирование многоканальных дифференциальных управляющих сигналов для силовых приборов SiC и GaN;
- проверка высоковольтных дифференциальных шин;
- испытания силовой электроники и многоканальных источников питания;
- формирование широкополосных синусоидальных испытательных сигналов до 1 ГГц;
- формирование тактовых и импульсных сигналов для высокоскоростных цифровых схем;
- проверка временных параметров setup/hold;
- испытания электронных устройств с плавающими опорными потенциалами;
- моделирование биоэлектрических сигналов с разделением номинальных каналов;
- формирование IQ-сигналов цифровой модуляции в режимах SND и HBW;
- формирование PRBS-последовательностей для испытательных установок контроля битовых ошибок;
- формирование многотоновых сигналов для анализа интермодуляционных искажений;
- воспроизведение длинных произвольных сигналов и последовательностей при моделировании сложных режимов работы.
Примечания
Максимальная частота 1 ГГц относится к непрерывному синусоидальному сигналу в режиме HBW. В режимах SND и AMP максимальная частота непрерывного синусоидального сигнала составляет 500 МГц.
Режим IQ доступен при однополярном выходе SND и широкополосном дифференциальном выходе HBW. В режиме SND при включении IQ на одном из выходов CH1–CH4 отключается соответствующий выход CH5–CH8: CH1–CH5, CH2–CH6, CH3–CH7 или CH4–CH8.
Максимальная частота зависит от формы и режима: прямоугольный сигнал — до 300 МГц в режиме HBW с включённой функцией Fast Edge; импульсный сигнал — до 120 МГц; произвольный сигнал — до 100 МГц; пилообразный сигнал — до 5 МГц в непрерывном режиме.
Подтип прибора
произвольной формы
Количество каналов
4
Частотный диапазон от
1 мкГц
Частотный диапазон до
1 ГГц
Макс. частота дискретизации
2.5 Гвыб/с
Максимальный размах выходного сигнала (пик-пик)
20 В
Тип модуляции
AM, FM, PM, PWM
Разрешение по частоте
1 мкГц
Нестабильность частоты (ppm)
2
ЦАП
16 бит
Интерфейсы управления
LAN/Ethernet (LXI), USB (USB-TMC)
Характеристики
| Тип прибора | Генератор функций и сигналов произвольной формы |
| Количество каналов | 4 дифференциальных канала или 8 однополярных выходов |
| Типы выхода | SND — однополярный, BNC; HBW — широкополосный дифференциальный, пара SMB; AMP — высокоамплитудный дифференциальный, пара BNC |
| Максимальная частота дискретизации | 2,5 Гвыб/с |
| Разрешение ЦАП | 16 бит |
| Частотное разрешение | 1 мкГц или 12 разрядов |
| Точность установки частоты | ±1 × 10⁻⁶ от установленного значения; Arb: ±1 × 10⁻⁶ от установленного значения ±1 мкГц; при 0…50 °C |
| Стабильность опорной частоты | ±2 × 10⁻⁶/год при 23 ±5 °C |
| Старение тактового генератора | ±1 × 10⁻⁶/год |
| Режимы формирования | Непрерывный, модуляция, Sweep, Burst, Advanced |
| Непрерывные формы сигнала | Синус, прямоугольный, пилообразный, импульсный, шум, Arb, DC, гармоники |
| Синус, непрерывный режим | SND/AMP: 1 мкГц…500 МГц; HBW: 1 мкГц…1 ГГц |
| Синус, модуляция | 1 мкГц…350 МГц |
| Синус, Burst | 126 мкГц…350 МГц |
| Постоянное напряжение DC | Только SND: −5…+5 В на нагрузке 50 Ом; −10…+10 В при High Z |
| Прямоугольный сигнал с Fast Edge | SND: 1 мкГц…170 МГц; HBW: 1 мкГц…300 МГц |
| Прямоугольный сигнал без Fast Edge | 1 мкГц…120 МГц |
| Прямоугольный сигнал, модуляция | 1 мкГц…120 МГц |
| Прямоугольный сигнал, Burst | 126 мкГц…120 МГц |
| Пилообразный сигнал | Непрерывный: 1 мкГц…5 МГц; модуляция: 1 мкГц…2,5 МГц; Burst: 126 мкГц…2,5 МГц |
| Импульсный сигнал | Непрерывный/модуляция: 1 мкГц…120 МГц; Burst: 126 мкГц…120 МГц |
| Произвольный сигнал | Непрерывный/модуляция: 1 мкГц…100 МГц; Burst: 126 мкГц…100 МГц |
| Генератор гармоник | До 20-го порядка; основная частота 1 мГц…250 МГц; регулируемые амплитуда и фаза отдельных гармоник |
| Белый шум | Типовая полоса 500 МГц по уровню −3 дБ при амплитуде 1 В пик-пик |
| Амплитуда SND на нагрузке 50 Ом | До 100 МГц: 1 мВ…10 В пик-пик; свыше 100 до 250 МГц: 1 мВ…5 В; свыше 250 до 350 МГц: 1 мВ…2 В; свыше 350 до 500 МГц: 1 мВ…1 В |
| Точность амплитуды SND | ±(1% от установленного значения + 1 мВ пик-пик); синус 1 кГц, амплитуда более 1 мВ пик-пик, смещение 0 В |
| Амплитуда AMP на нагрузке 50 Ом | До 100 МГц: 2 мВ…20 В пик-пик; свыше 100 до 250 МГц: 2 мВ…10 В; свыше 250 до 350 МГц: 2 мВ…4 В; свыше 350 до 500 МГц: 2 мВ…2 В |
| Точность амплитуды AMP | ±(2% от установленного значения + 2 мВ пик-пик); синус 1 кГц, амплитуда более 1 мВ пик-пик, смещение 0 В |
| Амплитуда HBW | До 500 МГц: 400 мВ…2 В пик-пик; свыше 500 МГц до 1 ГГц: 400 мВ…1 В пик-пик |
| Точность амплитуды HBW | ±(1% от установленного значения + 1 мВ пик-пик); синус 1 кГц, амплитуда более 400 мВ пик-пик |
| Разрешение установки амплитуды | 0,1 мВ пик-пик; 0,1 мВ ср.кв.; 1 мВ; 0,1 дБм или 4 разряда — выбирается меньшее значение |
| Смещение SND на нагрузке 50 Ом | ±5 В пик, переменная и постоянная составляющие вместе |
| Смещение AMP на нагрузке 50 Ом | ±5 В пик, переменная и постоянная составляющие вместе |
| Синфазное смещение HBW | −200…+200 мВ постоянного тока |
| Выходное сопротивление SND/AMP | 50 Ом ±1% |
| Выходное сопротивление HBW | 50 Ом ±1% на плечо; 100 Ом ±1% дифференциально |
| Установка нагрузки | SND: 1 Ом…10 кОм или High Z; AMP/HBW: не регулируется |
| Развязка каналов | Четыре номинальных дифференциальных канала изолированы друг от друга; в SND выходы CH1–CH5, CH2–CH6, CH3–CH7 и CH4–CH8 внутри соответствующих групп не развязаны |
| Защита выходов | Автоматическое отключение при перегрузке |
| Неравномерность АЧХ синусоидального сигнала | Типовая: менее 5 МГц — ±0,1 дБ; 5…менее 50 МГц — ±0,2 дБ; 50…менее 100 МГц — ±0,5 дБ; 100…200 МГц — ±1 дБ; 200 МГц…1 ГГц — ±2 дБ |
| Гармонические искажения синуса | Типовые при 0 дБм: 10 Гц…менее 10 МГц — менее −70 дБн; 10…менее 50 МГц — менее −55 дБн; 50…менее 200 МГц — менее −45 дБн; 200…менее 500 МГц — менее −35 дБн; 500 МГц…1 ГГц — менее −25 дБн |
| КНИ синусоидального сигнала | Типовой, менее 0,1% при 0 дБм в диапазоне 10 Гц…20 кГц |
| Негармонические составляющие | Типовые при 0 дБм: 10 Гц…менее 10 МГц — менее −65 дБн; 10…менее 50 МГц — менее −60 дБн; 50 МГц…1 ГГц — менее −50 дБн + 6 дБ/октаву |
| Фазовый шум | Типовой, менее −125 дБн/Гц при несущей 10 МГц, уровне 0 дБм и отстройке 10 кГц |
| Установка фазы | −360…+360°, разрешение 0,01° |
| Время фронта прямоугольного сигнала с Fast Edge | Типовое при 10 МГц, 0 дБм и нагрузке 50 Ом: SND — 800 пс…1 нс; HBW — 350 пс…1 нс |
| Точность установки времени фронта с Fast Edge | ±20% от установленного значения |
| Время фронта без Fast Edge | Типовое, не более 1,4 нс в HBW при 120 МГц, 0 дБм и нагрузке 50 Ом |
| Джиттер прямоугольного сигнала | Типовой среднеквадратический джиттер периода 200 пс при 10 МГц, 0 дБм и выключенной функции Fast Edge |
| Коэффициент заполнения прямоугольного сигнала | Fast Edge включён: 50%; Fast Edge выключен: 0,01…99,9%, ограничено периодом |
| Длительность импульса | 4,2 нс…999,9 кс, ограничена периодом |
| Разрешение установки длительности импульса | 100 пс или 5 разрядов |
| Коэффициент заполнения импульса | 0,01…99,99%, ограничен периодом |
| Время фронта импульса | 1,4 нс…1 с, ограничено длительностью импульса |
| Джиттер импульса | Типовой среднеквадратический, 200 пс при 10 МГц и 0 дБм |
| Память Arb в режиме SND | 32 точки…128 Мточек на выход; с DG6000-2RL — до 256 Мточек |
| Память Arb в режимах HBW/AMP | 32 точки…256 Мточек на дифференциальный канал; с DG6000-2RL — до 512 Мточек |
| Частота воспроизведения Advanced Arb | 1 мквыб/с…1,25 Гвыб/с |
| Джиттер Advanced Arb | Типовой среднеквадратический джиттер периода 200 пс при 0 дБм |
| Фильтры Arb | Normal, Step, Edge, Interpolation |
| Sequence | 1…512 шагов; 1…256 повторов шага; ожидание события, условный переход и переход на заданный шаг |
| Память Sequence | Суммарное число точек соответствует пределу Arb для выбранного типа выхода и установленной опции DG6000-2RL |
| PRBS | Скорость до 300 Мбит/с; длина 2ⁿ−1, n = 3…32; время фронта 2 нс…1 мкс; джиттер 200 пс |
| Multi-pulse | 2…30 импульсов; длительность высокого и низкого уровней 20 нс…150 мкс; время фронта 2 нс…1 мкс |
| Multi-tone | 2…16 тонов |
| Pattern | Скорость до 300 Мбит/с; NRZ, RZ, Manchester; двоичные и шестнадцатеричные данные, кодирование 4B5B и 8B10B |
| IQ | Доступен в SND и HBW; символьная скорость 100 символов/с…100 Мсимволов/с; BPSK, QPSK, 8PSK, 16/32/64/128/256QAM; центральная частота 0…500 МГц |
| Использование каналов в IQ, режим SND | IQ доступен на CH1–CH4; при его включении отключается соответствующий выход: CH1–CH5, CH2–CH6, CH3–CH7 или CH4–CH8 |
| Виды модуляции | AM, FM, PM, SUM, ASK, FSK, PSK, PWM |
| Частота внутренней модуляции | 2 мГц…1 МГц |
| Sweep | Линейный, логарифмический, ступенчатый; время 1 мс…250 000 с; синус, прямоугольный, пилообразный сигнал или Arb |
| Диапазон Sweep | Синус: 1 мкГц…350 МГц; прямоугольный: 1 мкГц…120 МГц; пилообразный: 1 мкГц…2,5 МГц; Arb: 1 мкГц…100 МГц |
| Burst | N-cycle и Gated; 1…1 000 000 циклов или бесконечно; внутренний период 4 мкс…8000 с |
| Внешняя AM/FM/PM/PWM | Диапазон ±5 В; передний SMB; полоса DC…100 кГц; входное сопротивление 10 кОм |
| Внешняя ASK/FSK/PSK | Логический уровень 3,3 В; входное сопротивление 10 кОм; передний SMB — DC…100 кГц при дискретизации входа 1 Мвыб/с; задний BNC — DC…10 Мбит/с; вход выбирается пользователем |
| Внешний запуск/Gated Burst | Задний BNC; TTL-совместимый вход; 10 кОм; положительный или отрицательный фронт; минимальная длительность импульса 100 нс |
| Задержка внешнего запуска | 0…85 с; разрешение 100 пс или 5 разрядов |
| Джиттер внешнего запуска | Типовой, 800 пс от входа запуска до выхода сигнала в режиме Burst |
| Выход запуска | Передний SMB; уровень 3,3 В CMOS; выходное сопротивление 50 Ом |
| Выход синхронизации | Передний SMB; TTL-совместимый уровень; выходное сопротивление 50 Ом |
| Вход внешней опорной частоты | 10 МГц ±100 Гц; 100 мВ…5 В пик-пик; 1 кОм; AC-связь; задний BNC |
| Выход опорной частоты | 10 МГц; типовой уровень 1,2 В пик-пик на 50 Ом; AC-связь; задний BNC |
| Интерфейсы управления | USB 3.0 Device с USB-TMC; LAN 10/100/1000BASE-T с LXI-C; Web Control |
| Дополнительные интерфейсы | USB 3.0 Host; HDMI |
| Дисплей | Цветной сенсорный, 10,1″, 1280 × 800 |
| Внутренняя энергонезависимая память | 128 Гбайт; фактически доступный объём меньше |
| Питание | 100…240 В переменного тока, 50/60 Гц |
| Максимальная потребляемая мощность | 270 Вт |
| Условия нормирования | Прибор находится в пределах межкалибровочного интервала; непрерывный прогрев не менее 30 минут; температура 23 ±5 °C |

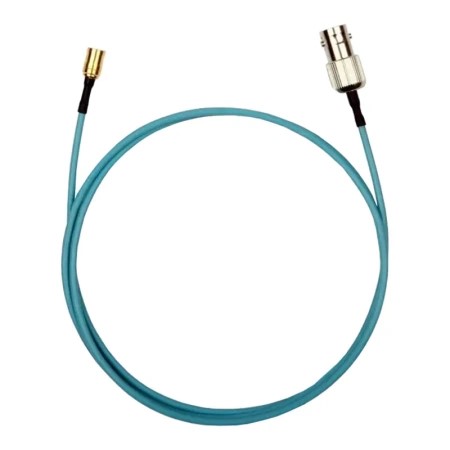

-BNC(F)-1.jpg "Rigol CB-SMB-BNC-FF-100 коаксиальный кабель SMB(F)–BNC(F), 1 м")
- генератор функций и сигналов произвольной формы DG6104;
- кабель питания, соответствующий стандарту страны поставки;
- инструмент для установки и извлечения контактов SMB;
- USB-кабель CB-USBA-USBB-FF-150;
- 4 кабеля BNC–BNC CB-BNC-BNC-MM-100.
