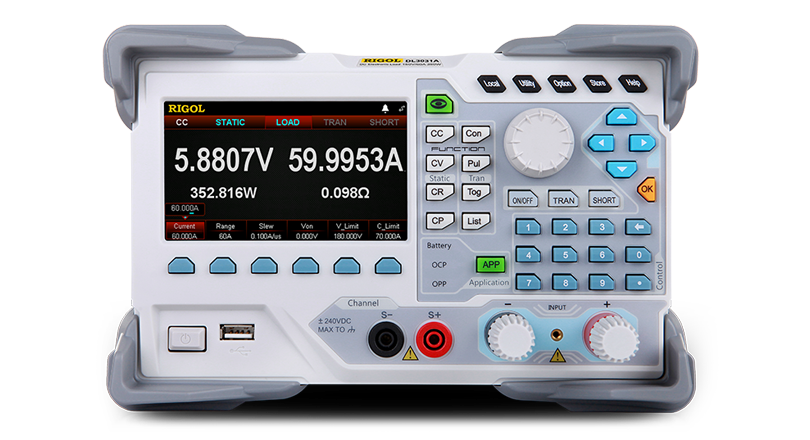

DL3031А - программируемая электронная нагрузка, предназначенная для разработки источников питания. Данный прибор позволяет имитировать нагрузку в статических, динамических и специальных режимах работы и проводить измерения основных параметров источников питания. Устройство легко транспортируется и подключается, не требует сложной предварительной настройки. Выполнено в виде моноблока весом 7,6 кг с экраном 4,3". DL3031 предназначена для разработки и измерения параметров источников питания в производственных, лабораторных и учебных целях.
Особенности и преимущества
- Одноканальная нагрузка, 150 В/60 А, максимальная мощность до 350 Вт
- Динамический режим: до 30 кГц
- Регулируемая скорость нарастания тока: от 0,001 до 5 А/мкс
- Наилучшее разрешение по измеряемому напряжению/току: 0,1 мВ / 0,1 мА
- ЖК-экран 4,3 дюйма TFT, возможность одновременного отображения нескольких параметров и состояний
- Защита от перегрузки по напряжению, по току, по мощности, от перегрева, от напряжения другой полярности
- 4 статических режима: постоянный ток (CC), постоянное напряжение (CV), постоянное сопротивление (CR), постоянная мощность (CP)
- 3 динамических режима: непрерывный, импульсный, переключение
- Возможность программирования до 512 шагов
- Проверка батареи, проверка защиты от перегрузки по току (OCP), проверка защиты от перегрузки по мощности (OPP) и т.д.
- Проверка на короткое замыкание
- Функция сохранения настроек при выключении питания
- Встроенные интерфейсы RS232/USB/LAN (опция)
- Адаптер USB-GPIB (опция)
Непрерывный режим
|
Параметры DC-входа (диапазон от 0°C до 40°C) |
|
|
Входное напряжение |
от 0 до 150 В |
|
Входной ток |
от 0 до 60 А |
|
Поглощаемая мощность |
350 Вт |
|
Минимальное рабочее напряжение |
1,3 В (на токе 60 А) |
|
Режим постоянного тока (СС) |
|
|
Диапазон, при: низкой мощности высокой мощности |
от 0 до 6 А от 0 до 60 А |
|
Разрешение |
1 мА |
|
Точность |
±(0,1% + 0,1% полной шкалы) ±(0,05% + 0,05% полной шкалы) |
|
Температурный коэффициент |
100 ppm/°C |
|
Режим постоянного напряжения (СV) |
|
|
Диапазон, при: низкой мощности высокой мощности |
от 0 до 15 B от 0 до 150 B |
|
Разрешение, при: низкой мощности высокой мощности |
1 мВ 5 мВ |
|
Точность, при: низкой мощности высокой мощности |
±(0,05% + 0,02% полной шкалы) ±(0,05% + 0,025% полной шкалы) |
|
Температурный коэффициент |
50 ppm/°C |
|
Режим постоянного сопротивления (СR) |
|
|
Диапазон, при: низкой мощности высокой мощности |
от 0.08 Ом до 15 Ом от 2 Ом до 15 кОм |
|
Разрешение |
2 мА/Uуст |
|
Точность |
Uвх/Rуст × (0,2%) + 0,2% Iполной шкалы |
|
Режим постоянной мощности (СР) |
|
|
Диапазон |
от 0 до 350 Вт |
|
Разрешение |
100 мВт |
|
Непрерывный режим |
|
|
Частотный диапазон |
от 0,001 Гц до 30 кГц |
|
Разрешение |
0,8% |
|
Точность |
±0,5% |
|
Коэффициент заполнения |
от 5% до 95%, 1% |
|
Скорость изменения тока |
|
|
Диапазон, при: низкой мощности высокой мощности |
от 0,001 A/мкс до 0,5 A/мкс от 0,001 A/мкс до 5 A/мкс (>5 В) |
|
Разрешение |
0,001 A/мкс |
|
Точность |
5%+10 мкс |
|
Измерение тока |
|
|
Диапазон |
от 0 до 60 А |
|
Разрешение, при: низкой мощности высокой мощности |
1 мА 0,1 мА |
|
Точность, при: низкой мощности высокой мощности |
±(0,1% + 0,1% полной шкалы) ±(0,05% + 0,05% полной шкалы) |
|
Температурный коэффициент |
50 ppm/°C |
|
Измерение напряжения |
|
|
Диапазон |
от 0 до 150 B |
|
Разрешение |
0,1 мВ |
|
Точность |
±(0,05% + 0,02% полной шкалы) |
|
Температурный коэффициент |
20 ppm/°C |
|
Измерение сопротивления |
|
|
Диапазон |
от 0,08 Ом до 15 кОм |
|
Разрешение |
2 мА/Uуст |
|
Измерение мощности |
|
|
Диапазон |
от 0 до 350 Вт |
|
Разрешение |
100 мВт |
|
Стабильность |
|
|
Ток |
±(0,01%+10 мA) |
|
Напряжение |
±(0,01%+10 мВ) |
|
Входное сопротивление |
350 кОм |
|
Общие характеристики |
|
|
Тип дисплея |
Цветной TFT экран с диагональю 4,3 дюйма |
|
Питание |
220 В ,50 Гц |
|
Интерфейсы связи |
USB Device, USB Host, RS-232, LAN, Digital I/O,GPIB (опция) |
|
Потребляемая мощность |
не более 30 ВА |
|
Рабочий диапазон температур |
от 0 °C до 40 °C |
|
Габариты |
239 х 157 х 418 мм |
|
Вес |
7,6 кг |
- Электронная нагрузка
- Кабель питания
- Клеммный изолятор
- Предохранитель
- Краткое руководство по эксплуатации
