Программируемая электронная нагрузка RIGOL DL3021: универсальное решение для тестирования источников питания
1. Общее описание
Программируемая электронная нагрузка RIGOL DL3021 — это современное электронное оборудование, предназначенное для точного тестирования и анализа различных источников питания. Устройство способно поглощать мощность до 200 Вт, работая с входным напряжением до 150 В и током до 40 А. Благодаря высокому входному сопротивлению в 350 кОм, нагрузка обеспечивает минимальное влияние на тестируемую цепь, что гарантирует достоверные результаты измерений. RIGOL DL3021 отличается компактными размерами и продуманной конструкцией, что делает её удобной для использования как в лабораторных условиях, так и на производстве.
2. Особенности и преимущества
Ключевым преимуществом электронной нагрузки DL3021 является её многофункциональность. Она поддерживает четыре статических режима работы: стабилизацию напряжения (CV), тока (CC), сопротивления (CR) и мощности (CP). Это позволяет гибко программировать сценарии тестирования под конкретные задачи. Высокое разрешение и низкая погрешность измерений обеспечивают точный контроль параметров тестируемого оборудования. Устройство легко интегрируется в существующие системы, а возможность программировать последовательности действий значительно ускоряет процессы проверки. Электронная нагрузка RIGOL DL3021 — это надежный инструмент, который помогает инженерам проводить комплексный анализ источников питания с минимальными затратами времени.
3. Варианты применения
Электронная нагрузка RIGOL DL3021 находит широкое применение в различных областях. Она идеально подходит для тестирования блоков питания, аккумуляторов, солнечных панелей и других источников энергии. В сочетании с цифровым осциллографом, нагрузка позволяет проводить детальный анализ динамических характеристик устройств, например, изучать переходные процессы или реакцию на изменение нагрузки. Её можно использовать для проверки стабильности напряжения и тока в разрабатываемых электронных системах, а также для моделирования реальных условий эксплуатации. Благодаря возможности программировать сложные сценарии, DL3021 незаменима при проведении автоматизированных испытаний на производстве, обеспечивая высокую повторяемость и точность результатов. Это оборудование станет ценным дополнением для любого специалиста, работающего с силовой электроникой.
|
Параметры DC-входа (диапазон от 0°C до 40°C) |
|
|
Входное напряжение |
от 0 до 150 В |
|
Входной ток |
от 0 до 40 А |
|
Поглощаемая мощность |
200 Вт |
|
Минимальное рабочее напряжение |
1 В (на токе 40 А) |
|
Режим постоянного тока (СС) |
|
|
Диапазон, при: низкой мощности высокой мощности |
от 0 до 4 А от 0 до 40 А |
|
Разрешение |
1 мА |
|
Точность, при: низкой мощности высокой мощности |
±(0,1% + 0,1% полной шкалы) ±(0,05% + 0,05% полной шкалы) |
|
Температурный коэффициент |
100 ppm/°C |
|
Режим постоянного напряжения (СV) |
|
|
Диапазон, при: низкой мощности высокой мощности |
от 0 до 15 B от 0 до 150 B |
|
Разрешение, при: низкой мощности высокой мощности |
1 мВ 5 мВ |
|
Точность, при: низкой мощности высокой мощности |
±(0,05% + 0,02% полной шкалы) ±(0,05% + 0,025% полной шкалы) |
|
Температурный коэффициент |
50 ppm/°C |
|
Режим постоянного сопротивления (СR) |
|
|
Диапазон, при: низкой мощности высокой мощности |
от 0.08 Ом до 15 Ом от 2 Ом до 15 кОм |
|
Разрешение |
2 мА/Uуст |
|
Точность |
Uвх/Rуст × (0,2%) + 0,2% Iполной шкалы |
|
Режим постоянной мощности (СР) |
|
|
Диапазон |
от 0 до 200 Вт |
|
Разрешение |
100 мВт |
|
Непрерывный режим |
|
|
Частотный диапазон |
от 0,001 Гц до 15 кГц |
|
Разрешение |
0,8% |
|
Точность |
±0,5% |
|
Коэффициент заполнения |
от 5% до 95%, 1% |
|
Скорость изменения тока |
|
|
Диапазон, при: низкой мощности высокой мощности |
от 0,001 A/мкс до 0,25 A/мкс от 0,001 A/мкс до 2.5 A/мкс (>5 В) |
|
Разрешение |
0,001 A/мкс |
|
Точность |
5%+10 мкс |
|
Измерение тока |
|
|
Диапазон |
от 0 до 40 А |
|
Разрешение, при: низкой мощности высокой мощности |
1 мА 0,1 мА |
|
Точность, при: низкой мощности высокой мощности |
±(0,1% + 0,1% полной шкалы) ±(0,05% + 0,05% полной шкалы) |
|
Температурный коэффициент |
50 ppm/°C |
|
Измерение напряжения |
|
|
Диапазон |
от 0 до 150 B |
|
Разрешение |
0,1 мВ |
|
Точность |
±(0,05% + 0,02% полной шкалы) |
|
Температурный коэффициент |
20 ppm/°C |
|
Измерение сопротивления |
|
|
Диапазон |
от 0,08 Ом до 15 кОм |
|
Разрешение |
2 мА/Uуст |
|
Измерение мощности |
|
|
Диапазон |
от 0 до 200 Вт |
|
Разрешение |
100 мВт |
|
Стабильность |
|
|
Ток |
±(0,01%+10 мA) |
|
Напряжение |
±(0,01%+10 мВ) |
|
Входное сопротивление |
350 кОм |
|
Общие характеристики |
|
|
Тип дисплея |
Цветной TFT экран с диагональю 4,3 дюйма |
|
Питание |
220 В ,50 Гц |
|
Интерфейсы связи |

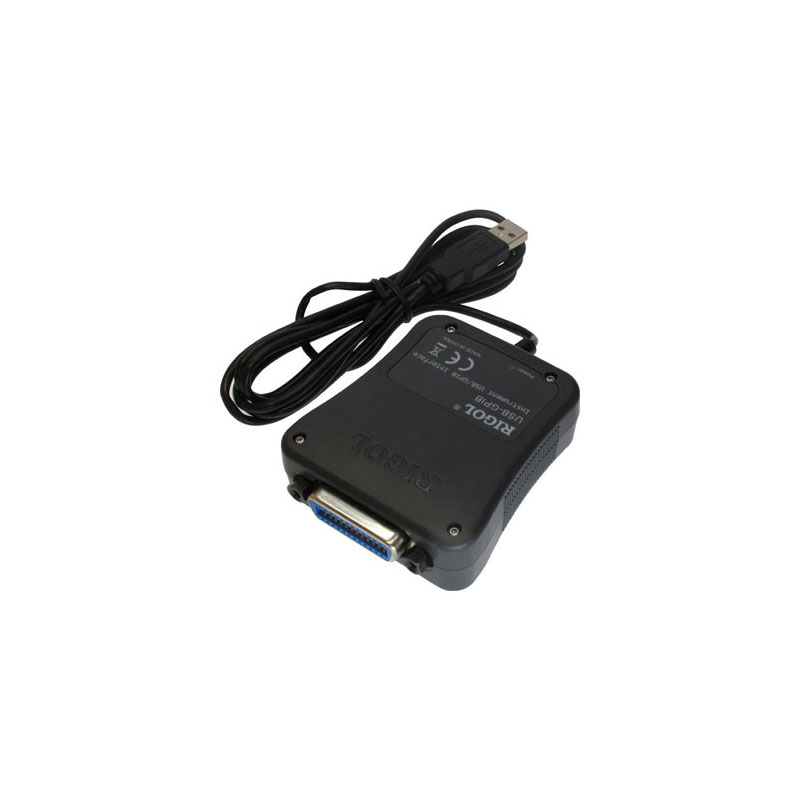

USB Device, USB Host,RS-232 Digital I/O,LAN,GPIB (опция) |
|
Потребляемая мощность |
не более 30 ВА |
|
Рабочий диапазон температур |
от 0 °C до 40 °C |
|
Габариты |
239 х 157 х 442 мм |
|
Вес |
7,58 кг |
- Электронная нагрузка
- Кабель питания
- Клеммный изолятор
- Предохранитель
- Краткое руководство по эксплуатации
