Spectrum Rider FPH 1321.1111.26 — портативный анализатор спектра Rohde & Schwarz для измерений в диапазоне от 5 кГц до 26,5 ГГц. Прибор предназначен для эксплуатации в полевых и лабораторных условиях при настройке, диагностике и техническом обслуживании радиочастотных и микроволновых систем. Диапазон до 26,5 ГГц позволяет использовать анализатор для контроля оборудования мобильной связи, радиорелейных линий, спутниковых систем, радарных комплексов, беспроводных сетей и других ВЧ- и СВЧ-приложений.
Прибор сочетает широкие измерительные возможности с мобильностью портативного исполнения. Защищенный корпус со степенью защиты IP51 и автономное питание обеспечивают возможность проведения измерений непосредственно на объектах эксплуатации оборудования без необходимости использования стационарной лаборатории.
Spectrum Rider FPH поддерживает измерения мощности, анализ спектра, поиск и локализацию источников помех, мониторинг радиочастотной обстановки, анализ аналоговой и цифровой модуляции, режим приемника и другие специализированные функции, реализуемые программными опциями. Для модели доступно расширение диапазона до 31 ГГц, а также опции предусилителя, измерения электромагнитного поля и расширенного анализа сигналов.
Особенности
- Частотный диапазон от 5 кГц до 26,5 ГГц.
- Возможность расширения диапазона до 31 ГГц программной опцией.
- Разрешающая полоса (RBW) от 1 Гц до 3 МГц.
- Средний уровень собственных шумов до −142 дБм (тип.).
- Максимальный допустимый входной уровень до +30 дБм.
- Поддержка дистанционного управления через LAN и USB.
- Автономная работа до 8 часов.
- Степень защиты IP51.
- Масса около 2,5 кг.
Области применения
- Настройка и обслуживание радиорелейных линий связи.
- Контроль и диагностика спутниковых систем связи.
- Измерения параметров СВЧ-оборудования.
- Анализ сигналов в диапазонах мобильной связи и беспроводных сетей.
- Поиск источников радиочастотных помех.
- Радиомониторинг и технический аудит радиоэлектронных систем.
- Полевые измерения ВЧ- и СВЧ-сигналов.
Примечания
- Частотный диапазон может быть расширен до 31 ГГц посредством программной опции FPH-B31.
- Для данной модели доступна опция расширения нижней границы диапазона до 100 Гц (FPH-B29).
- Для повышения чувствительности может использоваться опция предусилителя FPH-B25.
- Для модели предусмотрена заводская опция входного ВЧ-разъема типа N (FPH-B100).
| Параметр | FPH .26 |
|---|---|
| Артикул | 1321.1111.26 |
| Тип прибора | Портативный анализатор спектра |
| Частотный диапазон | 5 кГц–26,5 ГГц |
| Максимальный диапазон с опциями | 100 Гц–31 ГГц |
| Расширение нижней границы до 100 Гц | FPH-B29 |
| Следящий генератор | Нет |
| Опция предусилителя | FPH-B25 |
| Разрешающая полоса (RBW) | 1 Гц–3 МГц |
| Видеофильтр (VBW) | 1 Гц–3 МГц, до 5 МГц в Zero Span |
| Полоса обзора (Span) | От 1 Гц до полного диапазона |
| Количество точек развертки | 711 |
| Количество трасс | 4 |
| Детекторы | Auto Peak, Max Peak, Min Peak, Sample, RMS |
| DANL без предусилителя (тип.) | до −145 дБм |
| DANL с предусилителем (тип.) | до −162 дБм |
| Максимальный входной уровень | +27 дБм |
| Входной аттенюатор | 0–40 дБ, шаг 5 дБ |
| Диапазон опорного уровня | от −130 до +30 дБм |
| Погрешность измерения уровня | ±1,04 дБ |
| ВЧ-разъем | 3,5 мм (опция N-типа) |
| Интерфейсы управления | USB, LAN |
| Дистанционное управление | SCPI |
| Дисплей | Цветной TFT, 7", 800×480 |
| Внутренняя память | >160 настроек и трасс |
| Внешняя память | USB, microSD |
| Степень защиты | IP51 |
| Рабочая температура | −10…+55 °C |
| Автономная работа | до 6 ч |
| Габариты (Ш×В×Г) | 202 × 294 × 76 мм |
| Масса | 2,5 кг |

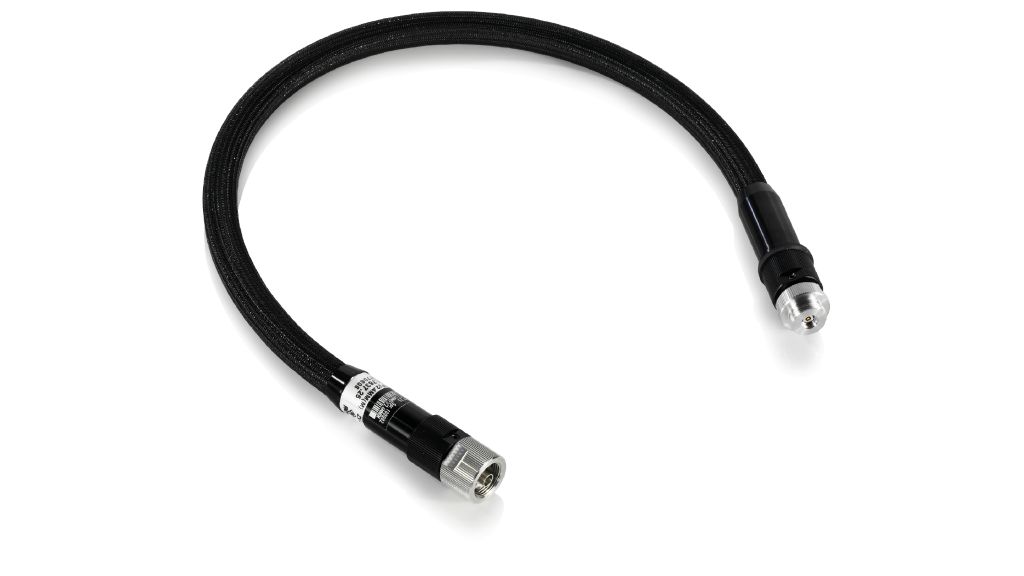

 (m).jpg "Кабель измерительного порта от 0 Гц до 26,5 ГГц, 3,5 мм (розетка) – 3,5 мм (вилка), длина 635 мм")
- анализатор спектра Spectrum Rider FPH;
- литий-ионный аккумуляторный блок;
- USB-кабель;
- сетевой адаптер питания;
- комплект сетевых переходников (EU, GB, US, AUS, CH);
- комплект эксплуатационной документации;
- краткое руководство по началу работы;
- боковой ремень для переноски.
