Партномер
RSA3045N
Код товара
RSA3045N
Наименование на русском
Rigol RSA3045N анализатор спектра реального времени с трекинг-генератором и векторным анализатором цепей с частотным диапазоном от 9 кГц до 4,5 ГГц
Наименование на английском
9 kHz-4,5 GHz Real-time Spectrum Analyzer with VNA Model
Бренд
Серия
RSA3045N
Артикул
RSA3045N
1 077 545 ₽
Цены на сайте не являются публичной офертой и носят информационный характер и могут изменяться при оформлении заказа
Анализатор спектра реального времени с трекинг-генератором и векторным анализатором цепей. Диапазон частот данной модели 9 кГц - 4.5 ГГц, при полосе пропускания 1 Гц - 3 МГц с возможностью расширения до 10 МГц верхнего предела (опция). Анализатор оснащен встроенным следящим генератором до 4,5 ГГц и векторным анализатором цепей для измерения S-параметров, позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа. Прибор выполнен в моноблочном корпусе настольного исполнения (вес 4,95 кг) и имеет ёмкостной сенсорный экран 10.1 дюйма. Пользовательский интерфейс разработан на основе сенсорной системы ввода с поддержкой жестов: мультитач. Применение в работе RSA3045N позволит использовать функционал сразу нескольких приборов:
- анализатор спектра общего назначения,
- анализатор спектра в реальном времени,
- трекинг-генератор,
- векторный анализатор цепей,˗
- измеритель электромагнитных помех (опция).

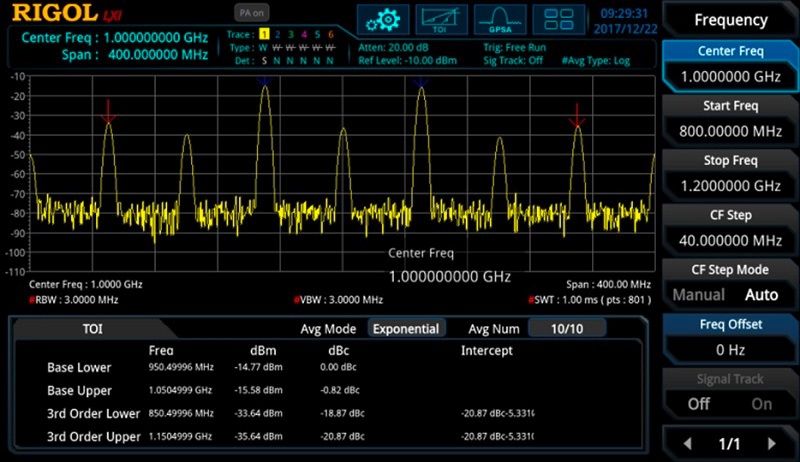

Функции измерения
Особенности и преимущества
- Технология Ultra-Real:
- различные режимы запуска, в том числе по частотной маске (FMT)
- анализ спектра без слепого времени
- сложные режимы отображения - Низкий отображаемый средний уровень собственных шумов (DANL): < -165 дБм (тип.)
- Низкий уровень фазового шума: < -108 дБн/Гц (тип.)
- Погрешность измерения амплитуды: <0.8 дБ
- Наилучшее разрешение по частоте (RBW) 1 Гц
- Трекинг-генератор до 4,5 ГГц
- Векторный анализ цепей, измерение S-параметров
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Полоса анализа в реальном времени до 25/40 МГц (опция)
- Программное обеспечение для ПК
- Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов
- Встроенные USB, LAN, HDMI интерфейсы связи
Анализ спектра в реальном времени
Векторный анализ цепей
Динамический диапазон (дБ)
200
Уровень фазовых шумов (дБн/Гц на 1ГГц отстройка 10КГц)
-108
Уровень собственных шумов (дБм на 1ГГц отстройка 10КГц)
-165
Характеристики
| Рабочий диапазон частот | От 9 кГц до 4,5 ГГц | ||||||
| Параметры встроенного источника опорной частоты | |||||||
| Опорная частота | 10 МГц | ||||||
| Точность при калибровке |
<1 ppm <0,1 ppm (опция OCXO-C08) |
||||||
| Температурная стабильность в диапазоне от 0℃ до 50℃ с опорным уровнем 25 ℃ |
<0,5 ppm <0,005 ppm (опция OCXO-C08) |
||||||
| Старение |
<1 ppm/год <0,03 ppm/год (опция OCXO-C08) |
||||||
| Режим анализатора спектра общего назначения (GPSA) | |||||||
| Точность определения частоты | |||||||
| Разрешение | span / (кол-во точек развертки-1) | ||||||
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) | ||||||
| Счетчик частоты | |||||||
| Разрешение | 1 Гц | ||||||
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) | ||||||
| Полоса обзора (Span) | |||||||
| Диапазон |
0 Гц, от 100 Гц до макс. частоты 0 Гц, от 10 Гц до макс. частоты с опцией RSA3000-BW1 |
||||||
| Разрешение | 2 Гц | ||||||
| Погрешность | ± span / (кол. точек развертки-1) | ||||||
| Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C) | |||||||
| Отстройка 1 кГц | <-90 дБн/Гц (тип.) | ||||||
| Отстройка 10 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) | ||||||
| Отстройка 100 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) | ||||||
| Отстройка 1 МГц | <-110 дБн/Гц; <-112 дБн/Гц (тип.) | ||||||
| Полоса пропускания (RBW) | |||||||
| Разрешение ПЧ RBW (-3 дБ) |

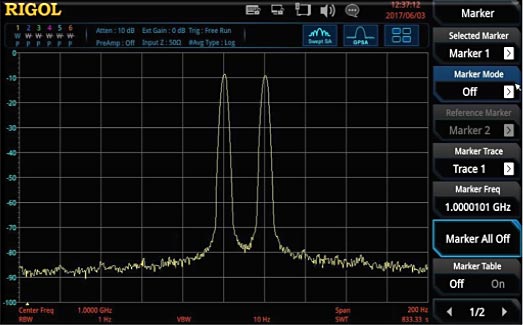

От 10 Гц до 3 МГц, с шагом 1-3-10 От 1 Гц до 10 МГц, с шагом 1-3-10 с опцией RSA3000-BW1 |
||||||
| Точность RBW | <5% | ||||||
| Избирательность (60 дБ:3 дБ) | <5:1 | ||||||
| Разрешение VBW (-3 дБ) | От 1 Гц до 10 МГц, с шагом 1-3-10 | ||||||
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц опцией RSA3000-EMC | ||||||
| Параметры измерения амплитуды | |||||||
| Измерение уровня (fцентр ≥ 10 МГц) | От среднего уровня собственных шумов (DANL) до +30 дБм | ||||||
| Максимальный входной уровень | |||||||
| Постоянное напряжение | 50 В | ||||||
| Непрерывный РЧ-сигнал |
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл. |
||||||
| Перегрузка | +33 дБм (2 Вт) | ||||||
| Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |||||||
| без предусилителя | |||||||
| 9 кГц...100 кГц | <-120 дБм (тип.) | ||||||
| 100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) | ||||||
| 20 МГц…2,7 ГГц | <-138 дБм, <-141 дБм (тип.) | ||||||
| 2,7 ГГц…3,0 ГГц | <-136 дБм, <-141 дБм (тип.) | ||||||
| 3,0 ГГц…4,5 ГГц | <-136 дБм, <-140 дБм (тип.) | ||||||
| с предусилителем (опция RSA3000-PA) | |||||||
| 100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) | ||||||
| 20 МГц…2,7 ГГц | <-158 дБм, <-161 дБм (тип.) | ||||||
| 2,7 ГГц…3,0 ГГц | <-156 дБм, <-161 дБм (тип.) | ||||||
| 3,0 ГГц…4,5 ГГц | <-154 дБм, <-159 дБм (тип.) | ||||||
| Параметры отображаемого уровня | |||||||
| Логарифмическая шкала | От 1 до 200 дБ | ||||||
| Линейная шкала | 0 до опорного уровня | ||||||
| Количество точек | 801 | ||||||
| Количество графиков | 6 | ||||||
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией RSA3000-EMC | ||||||
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | ||||||
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | ||||||
| Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C) | |||||||
| без предусилителя, 10 дБ аттенюатор | |||||||
| 100 кГц…3,0 ГГц | <0,7 дБ; <0,5 дБ (тип.) | ||||||
| 3,0 ГГц...4,5 ГГц | <0,9 дБ; <0,5 дБ (тип.) | ||||||
| с предусилителем 0 дБ аттенюатор | |||||||
| 100 кГц…3,0 ГГц | <1,0 дБ; <0,5 дБ (тип.) | ||||||
| 3,0 ГГц...4,5 ГГц | <1,2 дБ; <0,5 дБ (тип.) | ||||||
| Параметры встроенного аттенюатора | |||||||
| Диапазон ослабления | от 0 до 50 дБ, с шагом 1 дБ | ||||||
| Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ | ||||||
| Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ | ||||||
| Установка опорного уровня | |||||||
| Логарифмическая шкала | От - 170 дБм до +30 дБм с шагом 0,01 дБ | ||||||
| Линейная шкала | От 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение | ||||||
| Погрешность переключения RBW (RBW=30 кГц) | |||||||
| От 1 Гц до 1 МГц | <0,1 дБ | ||||||
| 3 МГц, 10 МГц | <0,3 дБ | ||||||
| Параметры встроенного предусилителя (опция RSA3000-PA) | |||||||
| Частотный диапазон | От 100 кГц до 4,5 ГГц | ||||||
| Коэффициент усиления | 20 дБ | ||||||
| Погрешность измерения уровня | |||||||
|
(достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) |
<1,0 дБ (ном.) | ||||||
| КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.) | |||||||
| От 300 кГц до 3,0 ГГц | <1,6 дБ | ||||||
| От 3,0 ГГц до 4,5 ГГц | <1,8 дБ | ||||||
| Искажения | |||||||
|
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) |
+45 дБм | ||||||
|
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) |
+11 дБм, тип. +15 дБм | ||||||
|
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл) |
0 дБм | ||||||
| Развертка (Sweep) | |||||||
| Время развертки |
Нулевой обзор от 1 мкс до 6000 с Полоса обзора ≥10 Гц от 1 мс до 4000 с |
||||||
| Погрешность времени развертки |
Нулевой обзор (sweep > 1 мс) 5% Полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5% |
||||||
| Тип запуска | непрерывный, одиночный | ||||||
| Триггер | |||||||
| Источник | свободный, внешний 1, внешний 2, видео | ||||||
| Задержка |
Нулевой обзор от 0 до 500 мс Полоса обзора ≥10 Гц от 0 до 500 мс |
||||||
| Трекинг-генератор | |||||||
| Диапазон частот | От 100 кГц до 4,5 ГГц | ||||||
| Динамический диапазон | От -40 до 0 дБм | ||||||
| Разрешение по амплитуде | 1 дБ | ||||||
| Равномерность АЧХ (отн. 50 МГц) | ± 3 дБ | ||||||
| Векторный анализатор цепей | |||||||
| Частотный диапазон | От 100 кГц до 4,5 ГГц | ||||||
| Типы измерений | Коэфф. отражения (S11), коэфф. передачи (S21), измерения потерь в кабеле и расстояния до повреждения (DTF) | ||||||
| Полоса измерения | От 1 кГц до 10 МГц с шагом 1-3-10 | ||||||
| Количество точек данных | от 101 до 10001; по умолчанию 201 | ||||||
| Типы измерений | память, математические операции, запись/очистка, усреднение, удержание максимума, удержание минимума | ||||||
| Количество маркеров | 8 | ||||||
| Калибровка | открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект | ||||||
| Измерение коэффициента передачи (S21) | |||||||
| Выходная мощность | -10 дБм (ном.) | ||||||
| Формат | линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка | ||||||
| Диапазон измерения магнитуды | -500 G...500 G | ||||||
| Разрешение магнитуды | Log: 100f; Lin 1a | ||||||
| Динамический диапазон (S21, RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50) | 80 дБ (ном.) | ||||||
| Измерение коэффициента отражения (S11) | |||||||
| Выходная мощность | -10 дБм (ном.) | ||||||
| Формат |
линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка, КСВН диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B) полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag) |
||||||
| Диапазон измерения магнитуды | -500 G...500 G | ||||||
| Разрешение магнитуды | Log: 100f; Lin 1a | ||||||
| Диапазон измерения КСВН | -500 G...500 G | ||||||
|
Эффективная направленность S11 ( Log Mag, Average=50) |
> 40 дБ (ном.) при использовании набора CK106A | ||||||
| Измерение расстояния до неоднородности (DTF) | |||||||
| Выходная мощность | 0 дБм (ном.) | ||||||
| Формат | линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), КСВН | ||||||
| Максимальная длина кабеля | (8×10E10 м × коэффициент замедления / полоса обзора) | ||||||
| Разрешение определения повреждения | (1,5×10E8 м × коэффициент замедления / полоса обзора) | ||||||
| Окно | Гаусса, плоская вершина, прямоугольное, Хеннинга, Хэмминга | ||||||
| Коэффициент замедления | 0.1 ~ 1 | ||||||
| Режим анализатора спектра реального времени (RTSA) | |||||||
| Полоса анализа в реальном времени | 10 МГц, 25 МГц (опция RSA3000-B25), 40 МГц (опция RSA3000-B40) | ||||||
| Мин. длительность для гарантированного захвата сигналов 100% POI |
макс. полоса обзора, окно Кайзера , 9,3 мкс 7,82 мкс (опция RSA3000-B25) 7,45 мкс (опция RSA3000-B40) |
||||||
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднего | ||||||
| Количество графиков (трасс) | 6 | ||||||
| Тип окна | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса | ||||||
| RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного) | |||||||
| Span | Мин. диапазон / Макс. диапазон | ||||||
| 40 МГц | 100 кГц / 3,21 МГц | ||||||
| 25 МГц | 62,8 кГц / 2,01 МГц | ||||||
| 10 МГц | 25,1 кГц / 804 кГц | ||||||
| 1 МГц | 2,51 кГц / 80,4 кГц | ||||||
| 100 кГц | 251 Гц / 8,04 кГц | ||||||
| Максимальная частота дискретизации | 51,2 Мвыб/сек | ||||||
| Скорость БПФ | 146,484 БПФ/сек | ||||||
| Количество маркеров | 8 | ||||||
| Разрешение по амплитуде | 0,01 дБ | ||||||
| Количество точек по частоте | 801 | ||||||
| Время захвата (макс. дискретизация) | >156,5 мкс | ||||||
| Мин. длительность для гарантированного захвата сигналов 100% POI при различных полосах пропускания, мкс | |||||||
| Span | RBW1 | RBW2 | RBW3 | RBW4 | RBW5 | RBW6 | |
| 40 МГц | 26,9 | 16,9 | 11,9 | 9,32 | 8,07 | 7,45 | |
| 25 МГц | 38,9 | 22,9 | 14,9 | 10,9 | 8,82 | 7,82 | |
| 10МГц | 86,8 | 46,8 | 26,8 | 16,8 | 11,8 | 9,30 | |
| 1 МГц | 807 | 407 | 207 | 107 | 56,3 | 31,3 | |
| Амплитудные измерения | |||||||
| Неравномерность АЧХ | ± 0,5 дБ | ||||||
| Динамический диапазон без паразитных составляющих (SFDR) | <-50 дБн/Гц (тип.) | ||||||
| Измерение спектральной плоскости | |||||||
| Диапазон плотности | От 0 до 100% с шагом 0,1% | ||||||
| Минимальная полоса обзора | 5 кГц | ||||||
| Персистенция | 32 мс...10 с | ||||||
| Измерение спектрограмм | |||||||
| Глубина памяти | 8192 точки | ||||||
| Динамический диапазон (охват. Bitmap) | 200 дБ | ||||||
| Измерение распределения мощности по времени (PVT) | |||||||
| Мин. время захвата | 187,9 мкс | ||||||
| Макс. время захвата | 40 с | ||||||
| Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) | ||||||
| Запуск по частотной маске FMT | |||||||
| Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT | ||||||
| Разрешение запуска | 0,5 дБ | ||||||
| Критерии запуска | вход, выход, внутр, внешн, вход-выход, выход-вход | ||||||
| Входы/Выходы | |||||||
| ВЧ вход |
Разъем N-типа (female) Импеданс 50 Ом |
||||||
| Вход / Выход внутреннего источника опорного сигнала |
Частота 10 МГц Выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
||||||
| Вход / Выход внешнего источника опорного сигнала |
Частота 10 МГц Выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
||||||
| Вход внешнего запуска 1 |
Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень |
||||||
|
Вход внешнего запуска 2 / Выход синхронизации |
Разъем BNC-тип (female) Импеданс ≥1 кОм (вход внешнего запуска 2) Импеданс 50 Ом (выход синхронизации) Уровень запуска: 5 В TTL уровень |
||||||
| Выход ПЧ |
Частота 430 МГц±20 МГц Разъем SMB (male) Импеданс 50 Ом |
||||||
| Общие данные | |||||||
| Дисплей | 10,1" сенсорный экран, 1024 х 600 пикселей | ||||||
| Память |
Внутренняя: 512 Мб Внешняя: USB-флэш накопитель |
||||||
| Интерфейсы | USB, LAN, HDMI | ||||||
| Электропитание | 220 В, 50 Гц, макс. 90 Вт со всеми опциями | ||||||
| Диапазон рабочих температур | от 0 до 50 °C | ||||||
| Габаритные размеры | 410 x 224 х 135 мм | ||||||
| Масса | 4,95 кг | ||||||
- анализатор спектра
- краткое руководство
- кабель питания
