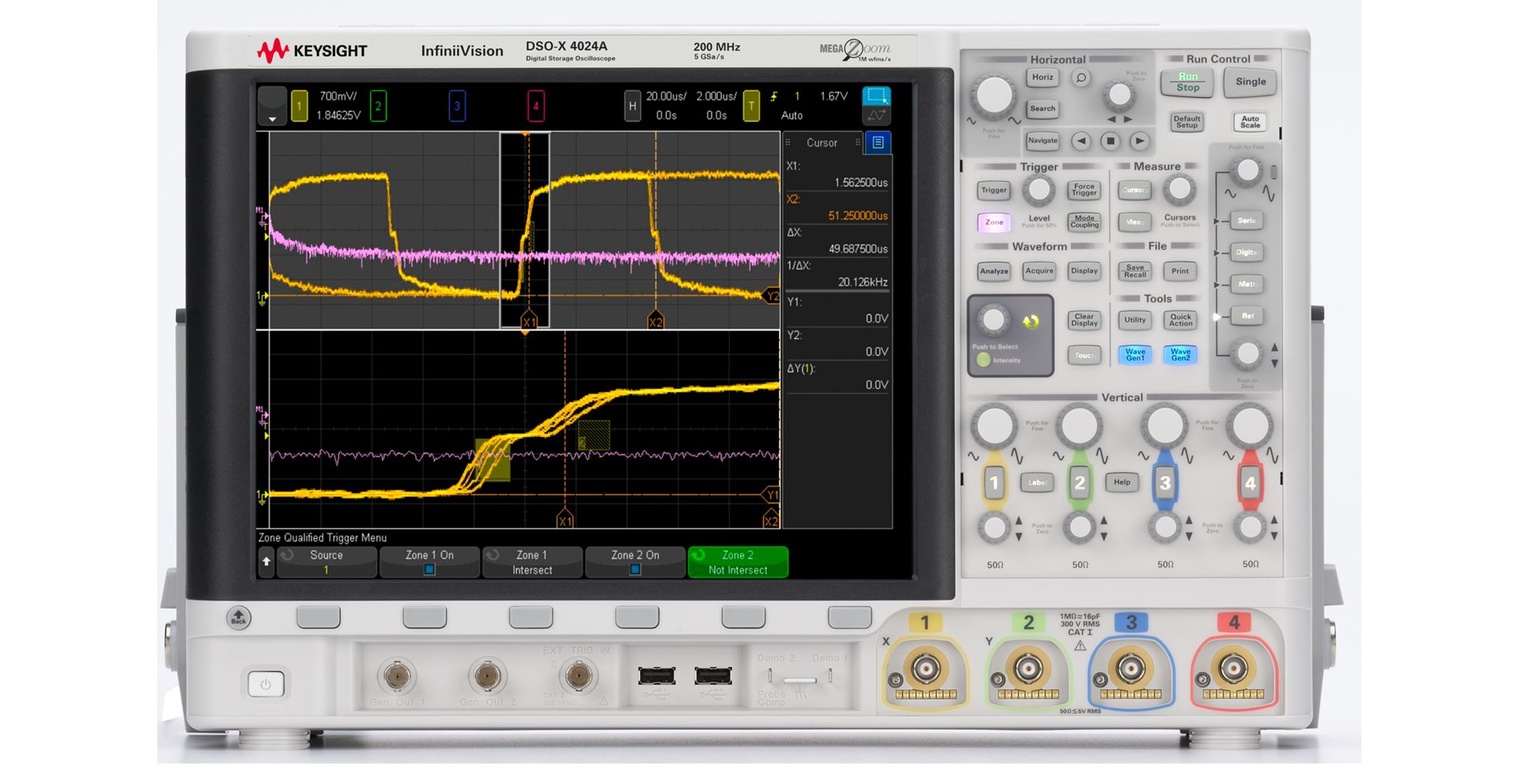

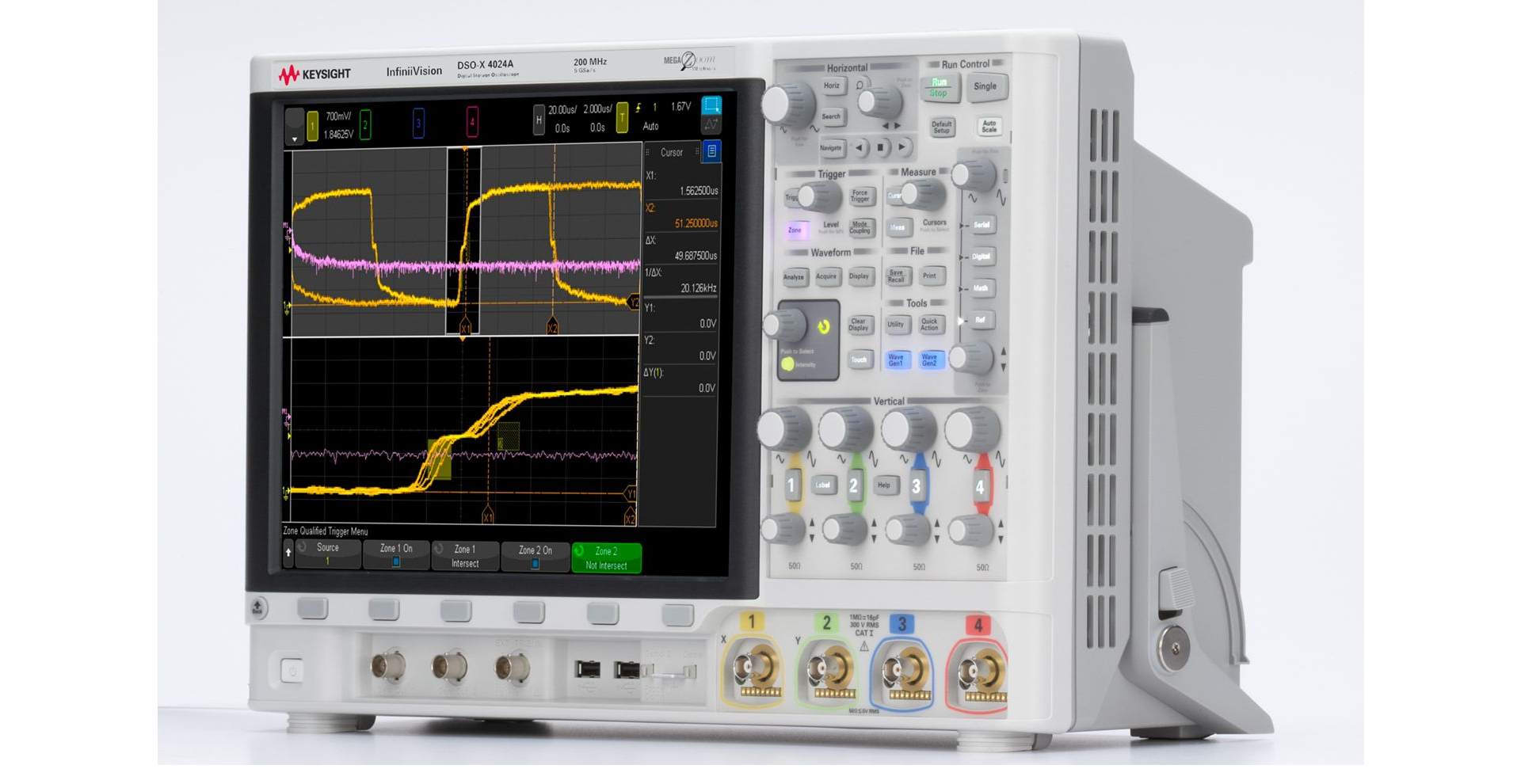

Прибор оснащён четырьмя аналоговыми каналами с полосой 350 МГц и максимальной частотой дискретизации 5 Гвыб/с (½ каналы).
Технология MegaZoom IV ASIC обеспечивает скорость обновления до 1 000 000 осциллограмм/с, что гарантирует фиксацию даже самых редких событий в сигнале.
Модель поддерживает опциональный встроенный генератор WaveGen 20 МГц, цифровой вольтметр (DVM), Mask Test, Bode Plot и Power Analysis, а также все программные пакеты декодирования последовательных шин.
Благодаря сенсорному дисплею 12,1″ управление прибором удобно и интуитивно.
Оптимальное решение для встраиваемых систем, высокоскоростных интерфейсов и силовой электроники.
Особенности и преимущества
-
4 аналоговых канала, полоса 350 МГц
-
Возможность апгрейда до 1,5 ГГц (через сервис-центр)
-
Частота дискретизации до 5 Гвыб/с (½ каналы)
-
Глубина памяти 4 Мточки / 2 Мточки (все каналы)
-
Скорость обновления до 1 000 000 осциллограмм/с
-
Сенсорный дисплей 12,1″ с поддержкой жестов
-
Режим High Resolution (до 12 бит)
-
Поддержка Zone Touch Trigger, FFT и автоматических измерений (до 36 параметров)
-
Совместимость с Probe AutoProbe (до 4 активных пробников)
-
Полная интеграция с ПО BenchVue и Infiniium Offline
| Параметр | DSOX4034A | MSOX4034A |
| Тип прибора | Цифровой осциллограф (DSO) |
Осциллограф смешанных сигналов (MSO) |
| Отличия | 4 аналоговых канала, 350 МГц |
4 аналоговых + 16 цифровых каналов, 350 МГц |
| Полоса пропускания (–3 дБ) | 350 МГц | 350 МГц |
| Возможность расширения полосы | До 1,5 ГГц |
До 1,5 ГГц |
| Расчётное время нарастания (10–90 %) | ≤ 700 пс | ≤ 700 пс |

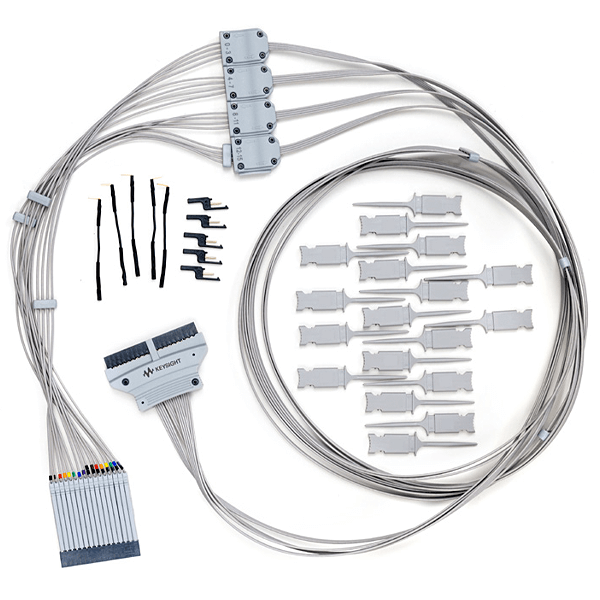

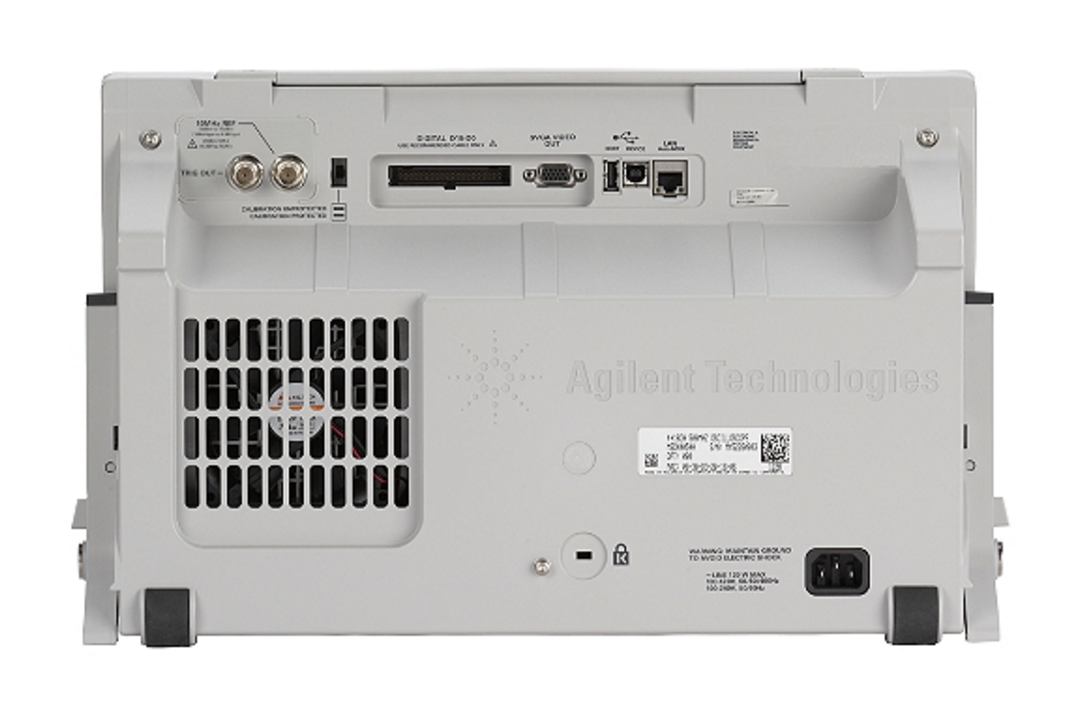

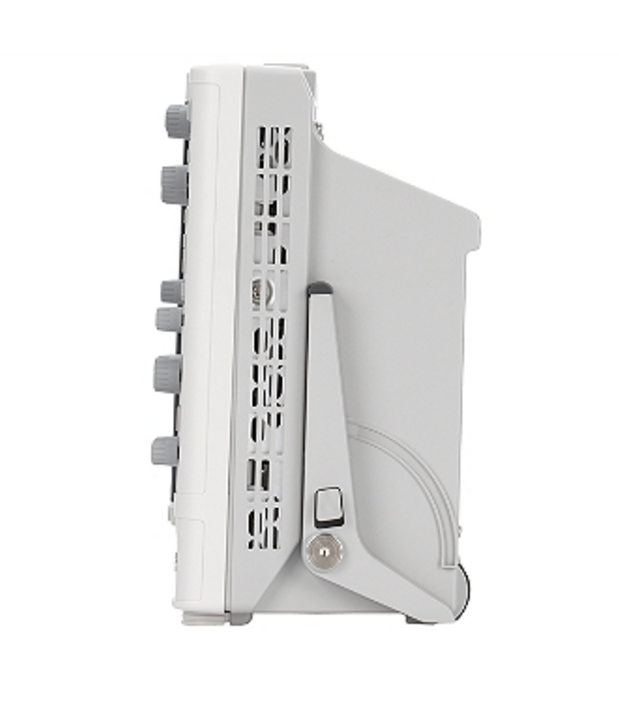

| Количество цифровых каналов | — | 16 (встроенные) |
| Максимальная частота дискретизации | 5 Гвыб/с (½ каналы), 2,5 Гвыб/с (все каналы) | 5 Гвыб/с (½ каналы), 2,5 Гвыб/с (все каналы) |
| Разрядность АЦП | 8 бит (до 12 бит в режиме High Resolution) | 8 бит (до 12 бит в режиме High Resolution) |
| Максимальная глубина памяти | 4 Мточки (½ каналы), 2 Мточки (все каналы) | 4 Мточки (½ каналы), 2 Мточки (все каналы) |
| Скорость обновления осциллограмм | До 1 000 000 форм/с (MegaZoom IV ASIC) | До 1 000 000 форм/с (MegaZoom IV ASIC) |
| Диапазон чувствительности | 1 мВ/дел – 5 В/дел | 1 мВ/дел – 5 В/дел |
| Входное сопротивление | 1 МОм ± 2 % / 50 Ω (переключаемое) | 1 МОм ± 2 % / 50 Ω (переключаемое) |
| Входная ёмкость | ≈ 11 пФ | ≈ 11 пФ |
| Максимальное входное напряжение | 300 В пик (1 МОм), 5 В RMS (50 Ω) | 300 В пик (1 МОм), 5 В RMS (50 Ω) |
| Типы триггеров | Edge, Pulse Width, Video, Pattern, Runt, Rise/Fall, Timeout, Zone Touch Trigger | Edge, Pulse Width, Video, Pattern, Runt, Rise/Fall, Timeout, Zone Touch Trigger |
| Время задержки | 1 нс – 10 с | 1 нс – 10 с |
| Математические функции | "+, –, ×, ÷, FFT, Ax+B, логарифм, экспонента, LP/HP-фильтры" | "+, –, ×, ÷, FFT, Ax+B, логарифм, экспонента, LP/HP-фильтры" |
| Автоматические измерения | До 36 (амплитудные, временные, частотные) | До 36 (амплитудные, временные, частотные) |
| Сегментированная память | Да (до 1000 сегментов) | Да (до 1000 сегментов) |
| Режим High Resolution | Да (до 12 бит ЭРР) | Да (до 12 бит ЭРР) |
| Функции и встроенные инструменты | ||
| Встроенный генератор сигналов | Опция — WaveGen 20 МГц (DSOX4WAVEGEN2) | Опция — WaveGen 20 МГц (DSOX4WAVEGEN2) |
| Встроенный цифровой вольтметр (DVM) | Опция (DSOXDVM) | Опция (DSOXDVM) |
| Счётчик частоты / периода | Опция (до 8 разрядов) | Опция (до 8 разрядов) |
| Анализ частотной характеристики (FRA) | Через опцию D4000GENB | Через опцию D4000GENB |
| Анализ мощности | Через опцию D4000PWRB | Через опцию D4000PWRB |
| Аппаратное декодирование протоколов | I²C, SPI, UART, CAN, LIN (через D4000-опции) | I²C, SPI, UART, CAN, LIN (через D4000-опции) |
| Масочные и граничные тесты | Да (опционально) | Да (опционально) |
| Zone Touch Trigger | Да (сенсорное управление) | Да (сенсорное управление) |
| Поддержка автокалибровки | Да (встроенная Auto Cal) | Да (встроенная Auto Cal) |
| Интерфейсы и управление | ||
| USB Host | 2 × фронт, 1 × тыл (USB 2.0 High-Speed) | 2 × фронт, 1 × тыл (USB 2.0 High-Speed) |
| USB Device | 1 × тыл (для ПК / BenchVue) | 1 × тыл (для ПК / BenchVue) |
| LAN (LXI Class C) | Да (удалённое управление) | Да (удалённое управление) |
| Видео-выход (VGA) | Да (15-контактный D-Sub) | Да (15-контактный D-Sub) |
| GPIB | Через внешний адаптер Keysight 82357B | Через внешний адаптер Keysight 82357B |
| Trigger In/Out | Вход и выход BNC для синхронизации | Вход и выход BNC для синхронизации |
| Probe Comp Out | 1 кГц / 1 В RMS | 1 кГц / 1 В RMS |
| Поддержка AutoProbe | До 4 активных щупов | До 4 активных щупов |
| Совместимость с ПО | BenchVue, Infiniium Offline, Waveform Builder Pro | BenchVue, Infiniium Offline, Waveform Builder Pro |
| Условия эксплуатации и безопасность | ||
| Диапазон температур эксплуатации | 0 … +50 °C | 0 … +50 °C |
| Температура хранения | –40 … +70 °C | –40 … +70 °C |
| Влажность | До 95 % при ≤ 40 °C (без конденсации) | До 95 % при ≤ 40 °C (без конденсации) |
| Питание | 100 – 240 В AC, 50/60 Гц, 110 Вт макс. | 100 – 240 В AC, 50/60 Гц, 110 Вт макс. |
| Безопасность | UL 61010-1, IEC 61010-2-030, CAN/CSA-C22.2 | UL 61010-1, IEC 61010-2-030, CAN/CSA-C22.2 |
| Габариты (Ш×В×Г) | 454 × 275 × 156 мм | 454 × 275 × 156 мм |
| Масса | 6,3 кг (нетто) / 11,4 кг (в упаковке) | 6,3 кг (нетто) / 11,4 кг (в упаковке) |
Комплектация
-
Осциллограф Keysight DSOX4034A
-
2 пассивных пробника N2894A (700 МГц, 10:1, 10 MΩ)
-
Сетевой кабель
-
Защитная крышка передней панели
-
Документация и электронный сертификат калибровки (2 года)
-
Возможность установки лицензий для функций WaveGen, Mask Testing, Bode Plot
-
ПО BenchVue (базовая версия) и Infiniium Offline (опционально
