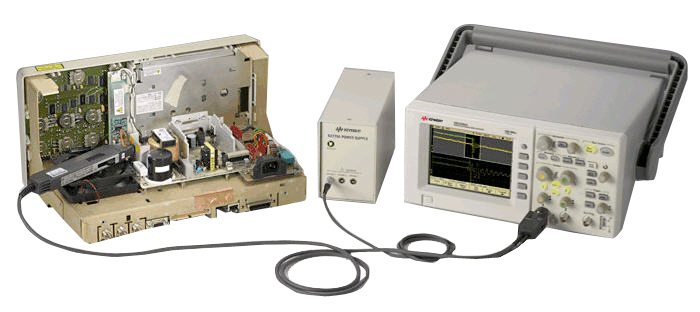

Keysight N2780B — высокоточный токовый пробник, использующий комбинированную технологию измерения тока на основе эффекта Холла и трансформатора тока.
Он предназначен для измерения как постоянного (DC), так и переменного (AC) тока без разрыва цепи и обеспечивает точное измерение силы тока до 500 А RMS с равномерной частотной характеристикой по всей полосе пропускания.
Пробник отличается низким уровнем шумов, минимальными вносимыми потерями и высокой линейностью, что делает его идеальным для использования в электроприводах, импульсных источниках питания, инверторах, контроллерах, усилителях тока, электронных дросселях, системах питания ЖК-дисплеев и других применениях, где важна точность при анализе переходных и установившихся процессов.
Особенности и преимущества
-
Измерение постоянного и переменного тока до 500 А RMS
-
Полоса пропускания до 2 МГц с равномерной АЧХ
-
Высокая точность измерений — ±1 %
-
Отличное отношение сигнал/шум
-
Функция защиты от перегрузки по входному сигналу
-
Клавиша Demag для размагничивания сердечника
-
Прямое подключение к BNC-входу осциллографа с высоким импедансом
-
Внешний блок питания Keysight N2779A поддерживает подключение до трёх пробников одновременно
-
Совместим с осциллографами Keysight серий 1000, 3000, 2000X, 3000X, 5000, 6000, 7000, 8000, 9000
|
|
|
|---|---|
| Тип пробника | Токовый AC/DC (Hall + трансформатор) |
| Полоса пропускания | 0 – 2 МГц |
| Максимальный ток | 500 А RMS |
| Время нарастания | 175 нс |
| Точность измерений | ±1 % |
| Максимальное рабочее напряжение | 600 В CAT II, 300 В CAT III |
| Коэффициент преобразования | 0,01 В/А |
| Разъём | BNC |
| Питание | внешний источник Keysight N2779A (±12 В DC, 5,3 Вт) |
| Количество пробников на один источник | до 3 |
| Длина кабеля | 1,5 м |
| Масса | ~ 240 г |
| Температура эксплуатации | –10 … +50 °C |
| Габариты клещей | малогабаритные, для проводников в ограниченном пространстве |
